Seite 1
LS600W Projektor Benutzerhandbuch Modellnr. VS18176 Modellname: LS600W...
Seite 2
Als weltweit führender Anbieter von visuellen Lösungen ist ViewSonic® bestrebt, die Erwartungen der Welt an technologische Entwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkte das Potenzial haben, einen positiven Einfluss auf die Welt zu entfalten, und wir sind zuversichtlich, dass das von Ihnen gewählte ViewSonic®...
Sicherheitshinweise - Allgemeines Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. • Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen an einem sicheren Ort auf. • Lesen Sie alle Warnhinweise und befolgen Sie alle Anweisungen. • Halten Sie einen Abstand von mindestens 20" (50 cm) um den Projektor herum ein, um eine ausreichende Belüftung zu gewährleisten.
Seite 4
Stromversorgung (USV) anzuschließen. • Wenn Rauch, ein ungewöhnliches Geräusch oder ein seltsamer Geruch vorhanden ist, schalten Sie den Projektor sofort aus und rufen Sie Ihren Händler oder ViewSonic® an. Es ist gefährlich, den Projektor weiter zu benutzen. • Verwenden Sie nur vom Hersteller spezifizierte Aufsätze/Zubehörteile.
Seite 5
Sicherheitshinweise - Deckenmontage Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie den Projektor in Betrieb nehmen. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.
Inhaltsverzeichnis Sicherheitshinweise - Allgemeines ....... 3 Einleitung ..............10 Funktionen ......................10 Lieferumfang ......................10 Produktübersicht ....................11 Projektor ....................... 11 Bedienelemente und Funktionen ................11 Anschlussports ......................12 Fernbedienung ...................... 13 Bedienelemente und Funktionen ................13 Effektive Reichweite der Fernbedienung ..............14 Wechseln der Batterien in der Fernbedienung ............
Seite 7
Verbindung ............... 23 Stromanschluss .....................23 Anschluss von Videoquellen .................24 HDMI Verbindung ....................24 Composite Video Anschluss .................. 25 Anschluss an Computerquellen ................26 VGA Verbindung ....................26 VGA Ausgang Verbindung ..................26 Anschließen von Audiogeräten ................27 Bedienung ..............28 Den Projektor ein-/ausschalten ................28 Einschalten des Projektors ..................
Seite 9
Vorschriften und Serviceinformationen ..... 94 Compliance Informationen ...................94 FCC Compliance Erklärung ..................94 Industry Canada Erklärung ..................94 CE-Konformität für europäische Länder ..............94 Erklärung zur RoHS2-Konformität ................. 95 Indische Beschränkung der Verwendung gefährlicher Stoffe ....... 96 Produktentsorgung am Ende der Produktlebensdauer ........96 Informationen zum Urheberrecht ................97 Kundendienst ......................

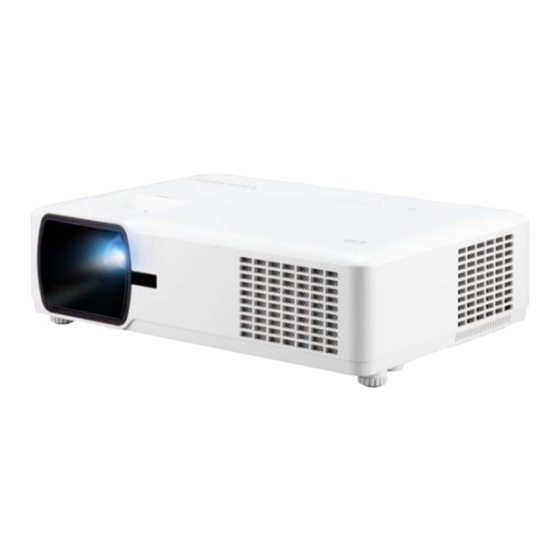

Einleitung Der LS600W ist ein lampenfreier WXGA Projektor mit 3.000 ANSI Lumen und hoher Helligkeit für Unternehmen und Bildungseinrichtungen. Durch den Einsatz von LED Technologie der 2. Generation befreit er die Anwender von häufigen Lampenwechseln und giftigem Quecksilber, bietet eine erstaunlich lange Lebensdauer von 30.000 Stunden, lebensechte Farben mit 125% Rec.709 sowie sofortiges Ein- und Ausschalten...
Produktübersicht Projektor Bedienelemente und Funktionen Betriebskontrollleuchte MENU BLANK EXIT Ein/Aus-Taste Temperaturwarnleuchte ENTER Lichtquelle Warnleuchte SOURCE COLOR MODE Fernbedienungssensor Fokusring Zoomring Fernbedienungssensor Projektionslinse Taste Beschreibung Schaltet den Projektor in den Standbymodus oder ein. Ein/Aus Manuelle Korrektur von verzerrten Bildern durch gewinkelte / / ] Projektion.
Anschlussports  1 2 3 HDMI 1 HDMI 2 USB 5V/1.5A OUT RJ-45 AUDIO OUT AUDIO IN COMPUTER IN VIDEO (Service) RS-232 Sicherheits- steckplatz AC Netzkabel- anschluss Sicherheitsleiste Deckenmon- tagelöcher Einstellfuß Port Beschreibung [1] RJ-45 LAN-Port. [2] AUDIO OUT Audiosignalausgang. [3] AUDIO IN Audiosignaleingang.
Fernbedienung Taste Beschreibung Wählen Sie hiermit die Links/ Rechts Bedienelemente und Funktionen gewünschten Menüelemente Auf/ aus und nehmen Sie Änderungen vor. Menu Schaltet das On-Screen Display (OSD)-Menü ein/aus oder geht zurück zum vorherigen OSD- Menü. Aktiviert den Laserpointer für (Laser) Präsentationszwecke.
Effektive Reichweite der Fernbedienung Um die ordnungsgemäße Funktion der Fernbedienung zu gewährleisten, führen Sie die folgenden Schritte aus: Die Fernbedienung muss innerhalb eines Winkels von 30° senkrecht auf die IR- Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 m ( 26 Fuß) betragen.
Erstmalige Einrichtung In diesem Abschnitt finden Sie detaillierte Anweisungen zur Einrichtung Ihres Projektors. Auswahl des Standortes Persönliche Vorlieben und die Raumaufteilung entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position der Leinwand. • Position einer geeigneten Netzsteckdose. • Ort und Abstand zwischen Projektor und anderen Geräten.
Projektionsgrößen HINWEIS: Siehe „Technische Daten“ auf Seite 70 für die native Anzeigeauflösung auf diesem Projektor. • 16:10-Bild auf einer 16:10-Leinwand • 16:10-Bild auf einer 4:3-Leinwand HINWEIS: (e) = Leinwand / (f) = Mitte der Objektivlinse 16:10-Bild auf einer 16:10-Leinwand (a) Leinwandgröße (b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz...
Schraubengröße. Die Schraubengröße kann je nach Dicke der Montageplatte variieren. Um eine möglichst sichere Installation zu gewährleisten, verwenden Sie bitte eine ViewSonic® Wand- oder Deckenhalterung. 2. Stellen Sie sicher, dass die Schrauben, mit denen eine Halterung am Projektor befestigt wird, den folgenden Spezifikationen entsprechen: •...
Verhindern von unbefugter Nutzung Der Projektor verfügt über mehrere integrierte Sicherheitsfunktionen, um Diebstahl, Zugriff oder versehentliche Änderungen der Einstellungen zu verhindern. Verwendung des Sicherheitssteckplatzes Um zu verhindern, dass der Projektor gestohlen wird, verwenden Sie eine Sicherheitssteckplatz-Verriegelungsvorrichtung, um den Projektor an einem festen Gegenstand zu befestigen.
Verwendung der Passwortfunktion Um unbefugten Zugriff oder unbefugte Nutzung zu verhindern, bietet der Projektor eine Option zur Passwortsicherung. Das Passwort kann im On-Screen Display (OSD) Menü festgelegt werden. HINWEIS: Notieren Sie sich Ihr Passwort und bewahren Sie es an einem sicheren Ort auf.
Änderung des Passwortes Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: SYSTEM > Sicherheitseinstell. > Passwort ändern. 2. Drücke Sie auf Enter, woraufhin der Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt wird. 3. Geben Sie das alte Passwort ein. ͫ...
Passwort vergessen Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung "PASSWORT EINGEBEN". Sie können es erneut versuchen, oder den "Passwortrückrufvorgang"...
Verbindung In diesem Abschnitt erfahren Sie, wie Sie den Projektor mit anderen Geräten verbinden. Stromanschluss 1. Schließen Sie das Netzkabel an die AC IN-Buchse auf der Rückseite des Projektors an. 2. Stecken Sie das Netzkabel in eine Steckdose. HINWEIS: B eiderInstallationdesProjektorsisteineleichtzugängliche TrennvorrichtungindiefesteVerkabelungzuintegrierenoderder NetzsteckeraneineleichtzugänglicheSteckdoseinderNähedesGeräts anzuschließen.
Anschluss von Videoquellen HDMI Verbindung Schließen Sie ein Ende eines HDMI Kabels an den HDMI-Port des Gerätes an. Schließen Sie dann das andere Ende des Kabels an den HDMI 1 oder HDMI 2 Port des Projektors an. HDMI 1 HDMI 2 USB 5V/1.5A OUT RJ-45 AUDIO OUT...
Composite Video Anschluss SchließenSieeinEndeeinesVideokabelsandenVideoPortdesVideogerätsan.Schließen Sie dann das andere Ende des Kabels an den VIDEO Port des Projektors an. HDMI 1 HDMI 2 USB 5V/1.5A OUT RJ-45 AUDIO OUT AUDIO IN COMPUTER IN VIDEO (Service) RS-232...
Anschluss an Computerquellen VGA Verbindung VerbindenSienachderHerstellungderVGA-VerbindungeinEndeeinesVGA-Kabelsmit demVGA-PortIhresMonitors.SchließenSiedanndasandereEndedesKabelsanden COMPUTER IN Port des Projektors an. HINWEIS: B eieinigenNotebookswerdenexterneVideoanschlüssenicht automatischaktiviert,wennsieaneinenProjektorangeschlossenwerden. MöglicherweisemüssenSiedieProjektionseinstellungenIhresNotebooks anpassen. VGA Ausgang Verbindung NachdemSiedieVGAVerbindunghergestellthaben,schließenSieeinEndeeinesVGA- KabelsandenVGA-PortIhresMonitorsan.SchließenSiedanndasandereEndedes Kabels an den MONITOR OUT Port des Projektors an. HDMI 1 HDMI 2 USB 5V/1.5A OUT RJ-45 AUDIO OUT AUDIO IN...
Anschließen von Audiogeräten DerProjektoristmitLautsprechernausgestattet,Siekönnenaberauchexterne Lautsprecher an den AUDIO OUT Port des Projektors anschließen. HINWEIS: D erAudioausgangwirdüberdieLautstärke und Ton ausEinstellungendes Projektorsgesteuert.
Bedienung Den Projektor ein-/ausschalten Einschalten des Projektors Drücken Sie auf die Ein/Aus-Taste, um den Projektor einzuschalten. Die Lichtquelle wird aufleuchten und ein "Ton Ein/Aus" ertönen. Die Netzanzeige leuchtet grün , wenn der Projektor eingeschaltet ist. HINWEIS: Um die Lichtquelle zu schonen und ihre Lebensdauer zu verlängern, sollten Sie nach Einschalten des Projektors mindestens (5) Minuten warten, bevor Sie ihn wieder ausschalten.
Ausschalten des Projektors Drücken Sie die Ein/Aus oder Off Taste und eine Bestätigungsmeldung erscheint, um Sie aufzufordern, die Ein/Aus oder Off-Taste ein zweites Mal zu drücken. Zusätzlich können Sie eine beliebige andere Taste drücken, um den Vorgang abzubrechen. HINWEIS: Wenn Sie einige Sekunden nach dem ersten Drücken nicht antworten, verschwindet die Meldung.
Auswahl einer Eingangsquelle Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Wenn Sie möchten, dass der Projektor automatisch nach der Eingangsquelle sucht, stellen Sie sicher, dass die Schnelle Auto-Suche Funktion im SYSTEM Menü Ein ist. Die Eingangsquelle kann auch manuell ausgewählt werden, indem Sie eine der Quellenauswahltasten auf der Fernbedienung drücken oder indem Sie durch die verfügbaren Eingangsquellen blättern.
Einstellen des projizierten Bildes Einstellen der Bildhöhe und des Projektionswinkels Der Projektor besitzt einen (1) Einstellfuß. Die Anpassung des Fußes ändert die Höhe des Projektors und den vertikalen Projektionswinkel. Passen Sie die Füße vorsichtig an, um die Position des projizierten Bildes zu korrigieren. Automatische Einstellung des Bildes In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren.
Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Anpassung der Höhe des Projektors auch eine der folgenden Möglichkeiten zur Korrektur verwenden: Verwenden Sie die Schrägpositionstasten am Projektor oder auf der Fernbedienung, um die Schrägposition Seite anzuzeigen.
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie das Projektionsbild mit der Taste Blank auf dem Projektor oder auf der Fernbedienung ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden.
Steuern des Projektors in einem LAN-Umfeld Der Projektor unterstützt Crestron®-Software. Mit den richtigen Einstellungen für das LAN-Steuerungseinstellungen Menü können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß mit demselben LAN verbunden sein. HDMI 1 HDMI 2 USB 5V/1.5A OUT...
HINWEIS: • Wenn die IP-Adresse von Projektor weiterhin nicht angezeigt wird, wenden Sie sich an Ihren Netzwerk-Administrator. • Wenn die RJ45-Kabel nicht ordnungsgemäß angeschlossen sind, wird für die Einstellungen IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server 0.0.0.0 angezeigt. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind, und führen Sie die obigen Schritte erneut aus.
Steuern des Projektors über einen Webbrowser Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist. HINWEIS: •...
Seite 37
Geben Sie die Adresse des Projektors in das Adressenfeld des Browsers ein und klicken Sie auf Eingabe. Die Hauptseite der Netzwerksteuerung wird angezeigt. Stellen Sie ein Passwort ein. Das Passwort muss mindestens acht Einzelbyte-Zeichen lang sein und eine Mischung aus den folgenden 3 Elementen verwenden: Großbuchstaben, Kleinbuchstaben und Ziffern.
Seite 38
Auf der Seite Crestron (e-Control)® wird die Crestron e-Control-Bedienoberfläche angezeigt. Projektor Firmware-Update Besuchen Sie die Webseite von ViewSonic, um die Firmware für das Projektor Software Update über LAN herunterzuladen: https://www.viewsonic.com. Laden Sie die Firmware-Datei des Projektors auf die Webseite der...
Seite 39
Minuten, bis es abgeschlossen ist. Klicken Sie nach Abschluss des Updates auf "Exit" (Beenden). ACHTUNG: Schalten Sie den Projektor oder Computer während der Aktualisierung nicht aus. LAN Firmware-Update Besuchen Sie die Webseite von ViewSonic, um die Firmware für das LAN herunterzuladen: https://www.viewsonic.com.
Laden Sie die LAN Firmware Datei auf die Webseite der Netzwerksteuerung hoch. iii. Nachdem Sie das LAN Firmware Update abgeschlossen haben, gehen Sie bitte auf die Crestron e-Control® Seite und klicken Sie auf die Schaltfläche "Info", um die LAN Firmware Version zu überprüfen. Über die Crestron e-Control®...
Seite 41
• Wenn Sie das Steuerfeld des Projektors oder die Fernbedienung verwenden, um die Einstellungen des OSD-Menüs zu ändern, kann es eine Weile dauern, bis der Webbrowser diese Einstellungen mit dem Projektor synchronisiert hat. Auf der Tools (Extras) Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern.
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Kategorieelement Eingabelänge Maximale Anzahl von Zeichen IP Address (IP-Adresse) Crestron Control IP ID (IP-ID) (Crestron-Steuerung) Port Projector Name (Projektorname) Location (Ort) Projector (Projektor) Assigned To (Zugewiesen zu) DHCP (Enabled) (DHCP (Aktiviert)) (keine Angaben) IP Address (IP-Adresse)
Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview. Crestron RoomView Geben Sie auf der "Edit Room" (Raum bearbeiten) Seite die IP-Adresse (oder Hostname) ein, die im OSD-Menü des Projektors angezeigt wird, sowie "02" für IPID, "41794" für den reservierten Crestron Kontrollport. Bitte besuchen Sie die unten stehende Webseite, um das RoomView™...
Menüfunktionen In diesem Abschnitt wird das On-Screen Display (OSD) Menü und seine Optionen vorgestellt. Allgemeine On-Screen Display (OSD) Menübedienung HINWEIS: Die OSD Bildschirmabbildungen in diesem Handbuch dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Einige der folgenden OSD-Einstellungen sind möglicherweise nicht verfügbar.
DISPLAY Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das DISPLAY Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das DISPLAY Menü zuzugreifen. Drücken Sie auf , um die Menüoption auszuwählen.
Menüoption Beschreibung Bildformat Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.
Seite 52
Menüoption Beschreibung H-Größe Passt die Breite des Bildes an. HINWEIS: Diese Funktion steht nur zur Verfügung, wenn ein PC-Eingangssignal ausgewählt ist. Zoom Vergrößert das projizierte Bild und ermöglicht es Ihnen, durch das Bild zu navigieren. Overscan Passt die Overscan Rate von 0% auf 5% an. HINWEIS: Diese Funktion steht nur zur Verfügung, wenn ein Composite Video oder HDMI-Eingangssignal...
BILD Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das BILD Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das BILD Menü zuzugreifen. Drücken Sie auf , um die Menüoption auszuwählen.
Menüoption Beschreibung Farbmodus Max. Helligkeit Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Präsentation Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an.
Seite 55
Menüoption Beschreibung Farbtemp. 9300K Lässt Bilder bläulich-weiß erscheinen. 7500K Die Bilder behalten ein normales weißes Aussehen. 6500K Lässt Bilder rötlich-weiß erscheinen. Um eine benutzerdefinierte Farbtemperatur einzustellen, können Sie die folgenden Optionen weiter anpassen: Rot Plus/Grün Plus/Blau Plus Stellt die Kontraststufen von Rot, Grün und Blau ein. Rot Minus/Grün Minus/Blau Minus Stellt die Helligkeitsstufen von Rot, Grün und Blau ein.
ENERGIEVERWALTUNG Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das ENERGIEVERWALTUNG Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das ENERGIEVERWALTUNG Menü zuzugreifen.
Seite 57
Menüoption Beschreibung Gerät autom. Signal Die Auswahl von VGA/HDMI ermöglicht dem Projektor sich einschalten automatisch einzuschalten, wenn das VGA/HDMI Signal über das VGA/HDMI Kabel geführt wird. Sie können auch Alle auswählen und der Projektor wird sich beim Empfang eines VGA- oder HDMI-Signals automatisch einschalten. Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung.
Seite 58
Menüoption Beschreibung Standby-Einstellungen Die unten stehenden Funktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Audio Durchlauf Bei der Auswahl von gibt der Projektor ein Audiosignal aus, wenn ein Gerät an die AUDIO IN und AUDIO OUT Anschlüsse angeschlossen wurde. USB A Strom Wenn Ein, kann der USB Typ A Port Strom liefern und die Steuermethode wird automatisch auf RS-232 gestellt.
STANDARD Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das STANDARD Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das STANDARD Menü zuzugreifen. Drücken Sie auf , um die Menüoption auszuwählen.
Seite 60
Menüoption Beschreibung Audioeinstellungen Ton aus Wählen Sie aus, um den internen Lautsprecher des Projektors und die Ausgabe über die Audiobuchse vorübergehend zu deaktivieren. Audiolautstärke Passen Sie hiermit die Lautstärke des internen Lautsprechers im Projektor oder die Lautstärke, die über die Audiobuchsen ausgegeben wird, an.
Seite 61
Menüoption Beschreibung Muster Hilft bei der Anpassung der Bildgröße und des Fokus und prüft auf Verzerrungen im projizierten Bild. Timer Ermöglicht es dem Projektor, das Bild nach einer gewissen Zeit, in der keine Aktionen auf dem leeren Bildschirm. Drücken Sie auf dem Projektor oder der Fernbedienung auf Blank, um den leeren Bildschirm anzuzeigen.
ERWEITERT Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das ERWEITERT Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das ERWEITERT Menü zuzugreifen. Drücken Sie auf , um die Menüoption auszuwählen.
Seite 63
Menüoption Beschreibung 3D-Einstellungen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine 3D-Brille tragen. 3D-Format Die Standardeinstellung ist Auto und der Projektor wählt automatisch ein entsprechendes 3D-Format, wenn 3D-Inhalte...
Seite 64
Menüoption Beschreibung LAN-Steuerungsein- LAN-Einstellungen ͫ DHCP EIN: Wählen Sie dies, wenn Sie sich in einer DHCP stellungen Umgebung befinden und die IP-Adresse von Projektor, Subnet-Maske, Standard-Gateway, DNS-Server Einstellungen werden automatisch abgerufen. ͫ Statische IP: Wählen Sie dies, wenn Sie sich nicht in einer DHCP Umgebung befinden und nehmen Sie Anpassungen gemäß...
Seite 65
Menüoption Beschreibung Verd. Untertitel Verd. Untert. aktiviert Aktiviert die Funktion, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. HINWEIS: • Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind). •...
SYSTEM Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf / , um das SYSTEM Menü auszuwählen. Drücken Sie dann auf Enter oder verwenden Sie / , um auf das SYSTEM Menü zuzugreifen. Drücken Sie auf , um die Menüoption auszuwählen.
Menüoption Beschreibung Sprache Hiermit können Sie die Sprache des On-Screen Display (OSD) Menüs festlegen. Projektorpo- Wählt eine geeignete Position für den Projektor aus. sition Menüeinstel- Menü Anzeigezeit Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der lungen letzten Interaktion aktiviert bleibt. Menüposition Stellt die OSD Menüposition ein.
Seite 68
Menüoption Beschreibung Baudrate Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, dass Sie eine Verbindung zum Projektor über ein passendes RS-232- Kabel herstellen und den Projektor mit RS-232 Befehlen steuern können.
INFORMATIONEN Menü Drücken Sie auf die Menu Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf zur Auswahl des INFORMATIONEN Menüs und Anzeige seiner Inhalte. Menüoption Beschreibung Quelle Zeigt die aktuelle Eingangsquelle an. Farbmodus Zeigt den ausgewählten Modus im BILD Menü an. Auflösung Zeigt die native Auflösung der Eingangsquelle an.
(B x T x H) (15,2" x 10,9" x 4,6") Gewicht Physisch 5±0,2 kg (11 lbs) Energiespar- 400W (typisch) modi < 0,5W (Standby) Bitte verwenden Sie nur das Netzteil von ViewSonic® oder einer autorisierten Quelle. Die Testbedingungen entsprechen den EEI-Normen.
Projektor Abmessungen 386 mm (B) x 276 mm (T) x 116 mm (H) 386 mm 276 mm 116 mm MENU BLANK EXIT ENTER 76 mm 61 mm SOURCE COLOR MODE Timingtabelle Analog RGB Auflösung Modus Bildwieder- H-Frequenz Takt (MHz) 3D-Synchronisierung holfrequenz (kHz) Frame...
Glossar Dieser Abschnitt beschreibt das Standardglossar der in Projektormodellen verwendeten Begriffe. Alle Begriffe sind in alphabetischer Reihenfolge aufgeführt. HINWEIS: Einige Begriffe sind möglicherweise nicht auf Ihren Projektor anwendbar. Bildformat Bezieht sich auf das Verhältnis der Bildbreite zur Bildhöhe. Auto Sync Eingebaute intelligente automatische Einstellfunktion, welche die Frequenz- und Taktwerte neu einstellt, um die beste Bildqualität zu erzielen.
Seite 88
25°C liegt. Die Aktivierung verbessert die Kühlung und Leistung des Projektors. INFORMATIONEN Zeigt den Timing-Modus (Videosignaleingang), die Modellnummer des Projektors, die Seriennummer und die URL der ViewSonic® Webseite an. Eingangswahl Schaltet zwischen den verschiedenen Eingangsoptionen um, die für den Projektor zur Verfügung stehen.
Lichtquelleneinstell. Die Lichtquelleninformationen und Einstellungen des Projektors können durch Anzeigen der "Lichtquellenstunden Informationen" oder durch Einstellen des "Lichtquellenmodus" angezeigt und angepasst werden. Linsenverschiebung Die Linse des Projektors kann durch Einstellen des "Linsenverschiebung" Menüs vertikal verschoben werden. Filmmodus Ein Farbmodus, der sich zum Abspielen von farbintensiven Filmen, Videoclips von Digitalkameras oder DVs über den PC-Eingang eignet.
Fehlerbehebung Allgemeine Probleme Dieser Abschnitt beschreibt einige häufige Probleme, die bei der Verwendung des Projektors auftreten können. Problem Mögliche Lösungen Der Projektor lässt sich nicht • Vergewissern Sie sich, dass das Netzkabel einschalten ordnungsgemäß am Projektor und an der Steckdose angeschlossen ist.
LED Anzeigen Signalleuchte Status und Beschreibung Ein/Aus Blinkt grün Standbymodus Grün Einschalten Grün Normalbetrieb Blinkt grün Normale Abkühlung beim Ausschalten Herunterladend Grün Grün Grün Burn-in aus Lichtquelle Blinkt grün Erste Lichtquelle leuchtet Fehler bei der Kühlung Lichtquellenfehler im normalen Betrieb Grün Start von Farbrad fehlgeschlagen Heizung/Kühlung...
• Stellen Sie sicher, dass der Projektor ausgeschaltet ist und das Netzkabel aus der Steckdose gezogen ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Fachhändler, wenn ein Teil des Projektors ausgetauscht werden muss.
Lichtquelle Informationen In diesem Abschnitt erfahren Sie mehr über die Lichtquelle Ihres Projektors. Lichtquellenstunde Wenn der Projektor verwendet wird, wird die Dauer (in Stunden) der Lichtquelle automatisch durch den eingebauten Timer berechnet. So holen Sie Informationen über Lichtquellenbetriebsstunden ein: 1. Drücken Sie auf Menu, um das OSD-Menü zu öffnen und wechseln Sie zu: Erweitert >...
Vorschriften und Serviceinformationen Compliance Informationen Dieser Abschnitt behandelt sämtliche Anforderungen und Aussagen in Bezug auf Vorschriften. Bestätigte entsprechende Anwendungen müssen sich auf Typenschilder und entsprechende Kennzeichnungen auf dem Gerät beziehen. FCC Compliance Erklärung Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) dieses Gerät darf keine schädlichen Interferenzen erzeugen und (2) dieses Gerät muss empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können.
Die folgenden Informationen gelten nur für die EU-Mitgliedsstaaten: Das rechts abgebildete Zeichen entspricht den Anforderungen der Elektroschrottverordnung 2012/19/EU (WEEE). Das Zeichen Das Zeichen weist darauf hin, dass die Geräte NICHT als unsortierte Siedlungsabfälle entsorgt werden dürfen, sondern die Rücknahme- und Sammelsysteme gemäß...
0,01 Gew.-% für Cadmium, mit Ausnahme der in Anlage 2 der Regel festgelegten Ausnahmen. Produktentsorgung am Ende der Produktlebensdauer ViewSonic® respektiert die Umwelt und verpflichtet sich zu umweltbewusstem Arbeiten und Leben. Vielen Dank, dass Sie Teil von Smarter, Greener Computing sind. Bitte besuchen Sie die ViewSonic®...
Corporation das Recht vor, die Produktspezifikationen ohne Vorankündigung zu ändern. Die Informationen in diesem Dokument können sich ohne Vorankündigung ändern. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der ViewSonic® Corporation kopiert, reproduziert oder mit irgendwelchen Mitteln für einen bestimmten Zweck übertragen werden. LS600W_UG_DEU_1a_20200820...
Für technischen Support oder Produktservice siehe unten stehende Tabelle oder kontaktieren Sie Ihren Händler. HINWEIS: SiebenötigendieSeriennummerdesProdukts. Land/ Region Webseite Land/ Region Webseite Asien-Pazifik & Afrika Australien Bangladesch www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) 香港(繁體中文) www.viewsonic.com.cn www.viewsonic.com/hk/ Hong Kong (Englisch) Indien www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
Eingeschränkte Garantie ViewSonic® Projektor Was die Garantie abdeckt: ViewSonic garantiert, dass seine Produkte während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern sind. Wenn sich ein Produkt während der Garantiezeit als Material- oder Verarbeitungsfehler erweist, wird ViewSonic nach eigenem Ermessen das Produkt reparieren oder durch ein gleichwertiges Produkt ersetzen.
Seite 100
BetriebaußerhalbderProduktspezifikationen. c. Betrieb des Produkts für einen anderen als den normalen Verwendungszweck oder nicht unter normalen Bedingungen. d. Reparatur oder Reparaturversuch durch Personen, die nicht von ViewSonic autorisiert sind. e. Jegliche Beschädigung des Produkts durch den Versand. f. Ausbau oder Einbau des Produkts.
Seite 101
Ausschluss von Schäden: Die Haftung von ViewSonic ist auf die Kosten für die Reparatur oder den Austausch des Produkts beschränkt. ViewSonic übernimmt keine Haftung für: 1. Schäden an anderen Gegenständen, die durch Mängel am Produkt verursacht werden, Schäden, die auf Unannehmlichkeiten, Nutzungsausfall des Produkts, Zeitverlust, Gewinnausfall,VerlustvonGeschäftsmöglichkeiten,VerlustvonFirmenwert,...
Seite 102
