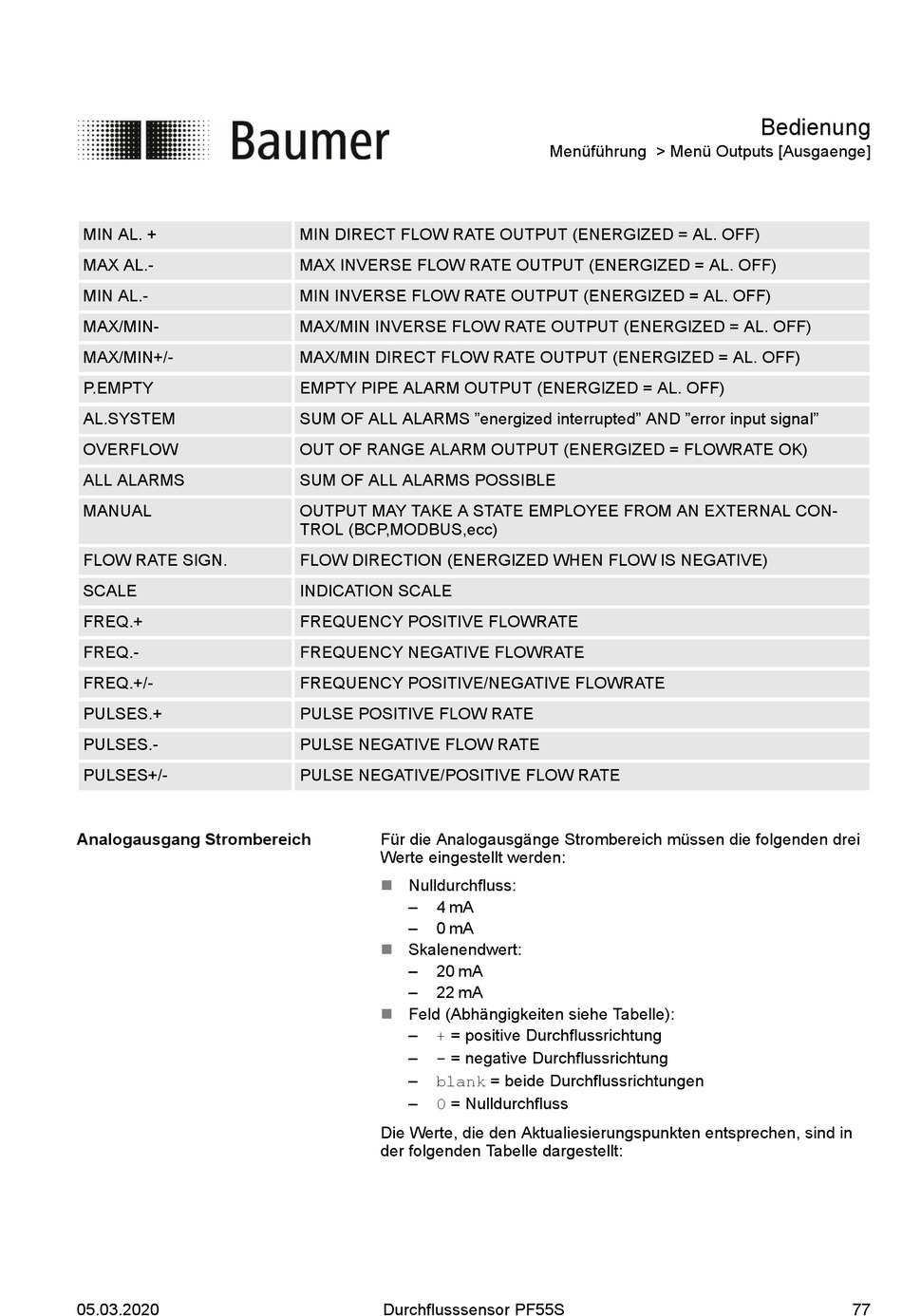

Baumer PF55S Betriebsanleitung Seite 77

MIN AL. +
MAX AL.-
MIN AL.-
MAX/MIN-
MAX/MIN+/-
P.EMPTY
AL.SYSTEM
OVERFLOW
ALL ALARMS
MANUAL
FLOW RATE SIGN.
SCALE
FREQ.+
FREQ.-
FREQ.+/-
PULSES.+
PULSES.-
PULSES+/-
Analogausgang Strombereich
05.03.2020
MIN DIRECT FLOW RATE OUTPUT (ENERGIZED = AL. OFF)
MAX INVERSE FLOW RATE OUTPUT (ENERGIZED = AL. OFF)
MIN INVERSE FLOW RATE OUTPUT (ENERGIZED = AL. OFF)
MAX/MIN INVERSE FLOW RATE OUTPUT (ENERGIZED = AL. OFF)
MAX/MIN DIRECT FLOW RATE OUTPUT (ENERGIZED = AL. OFF)
EMPTY PIPE ALARM OUTPUT (ENERGIZED = AL. OFF)
SUM OF ALL ALARMS "energized interrupted" AND "error input signal"
OUT OF RANGE ALARM OUTPUT (ENERGIZED = FLOWRATE OK)
SUM OF ALL ALARMS POSSIBLE
OUTPUT MAY TAKE A STATE EMPLOYEE FROM AN EXTERNAL CON-
TROL (BCP,MODBUS,ecc)
FLOW DIRECTION (ENERGIZED WHEN FLOW IS NEGATIVE)
INDICATION SCALE
FREQUENCY POSITIVE FLOWRATE
FREQUENCY NEGATIVE FLOWRATE
FREQUENCY POSITIVE/NEGATIVE FLOWRATE
PULSE POSITIVE FLOW RATE
PULSE NEGATIVE FLOW RATE
PULSE NEGATIVE/POSITIVE FLOW RATE
Für die Analogausgänge Strombereich müssen die folgenden drei
Werte eingestellt werden:
n Nulldurchfluss:
– 4 mA
– 0 mA
n Skalenendwert:
– 20 mA
– 22 mA
n Feld (Abhängigkeiten siehe Tabelle):
– + = positive Durchflussrichtung
– - = negative Durchflussrichtung
– blank = beide Durchflussrichtungen
– 0 = Nulldurchfluss
Die Werte, die den Aktualiesierungspunkten entsprechen, sind in
der folgenden Tabelle dargestellt:
