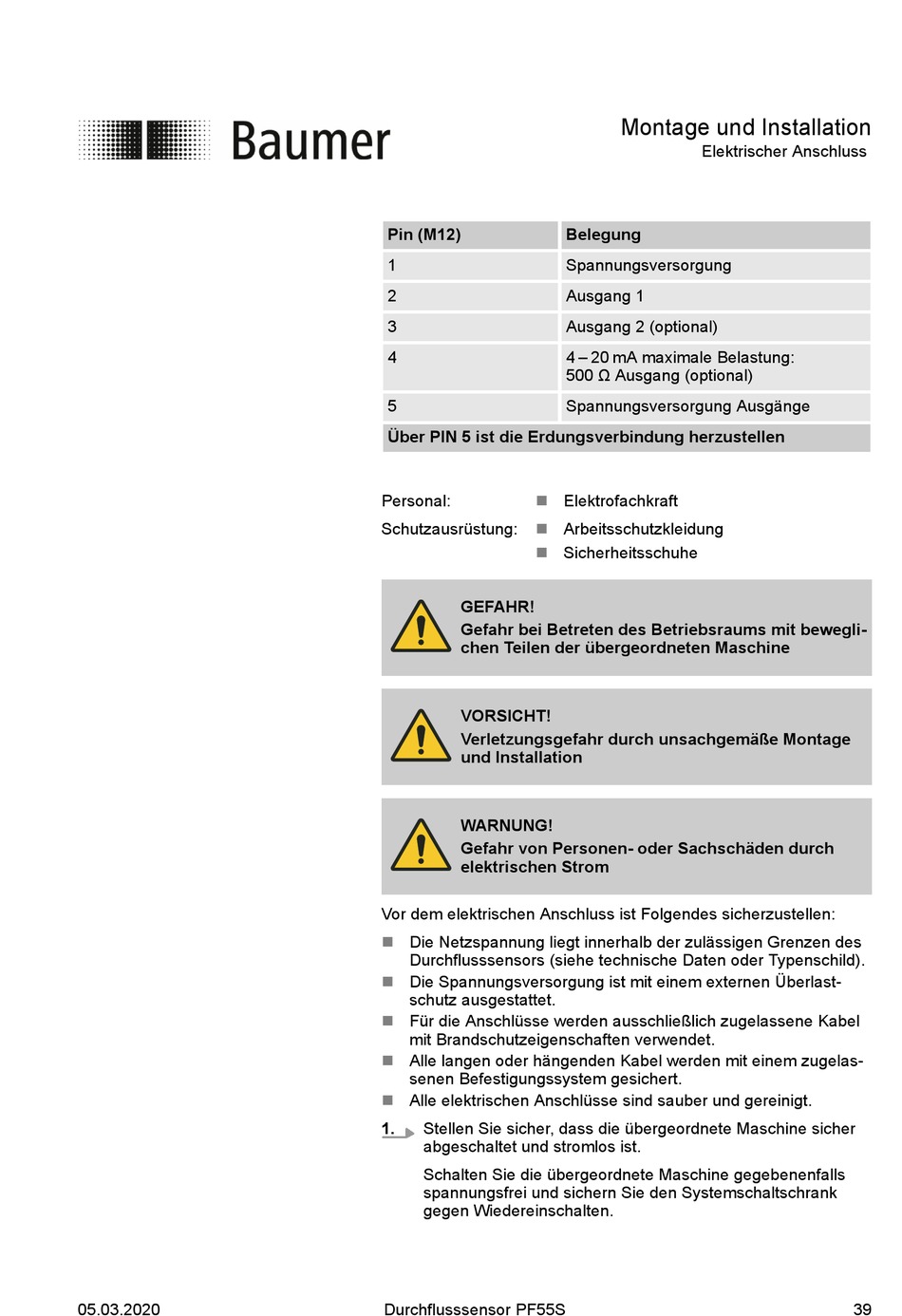

Baumer PF55S Betriebsanleitung Seite 39

05.03.2020
Pin (M12)
1
2
3
4
5
Über PIN 5 ist die Erdungsverbindung herzustellen
Personal: n
Schutzausrüstung: n
n
GEFAHR!
Gefahr bei Betreten des Betriebsraums mit bewegli-
chen Teilen der übergeordneten Maschine
VORSICHT!
Verletzungsgefahr durch unsachgemäße Montage
und Installation
WARNUNG!
Gefahr von Personen- oder Sachschäden durch
elektrischen Strom
Vor dem elektrischen Anschluss ist Folgendes sicherzustellen:
n Die Netzspannung liegt innerhalb der zulässigen Grenzen des
Durchflusssensors (siehe technische Daten oder Typenschild).
n Die Spannungsversorgung ist mit einem externen Überlast-
schutz ausgestattet.
n Für die Anschlüsse werden ausschließlich zugelassene Kabel
mit Brandschutzeigenschaften verwendet.
n Alle langen oder hängenden Kabel werden mit einem zugelas-
senen Befestigungssystem gesichert.
n Alle elektrischen Anschlüsse sind sauber und gereinigt.
1. Stellen Sie sicher, dass die übergeordnete Maschine sicher
abgeschaltet und stromlos ist.
Schalten Sie die übergeordnete Maschine gegebenenfalls
spannungsfrei und sichern Sie den Systemschaltschrank
gegen Wiedereinschalten.
Durchflusssensor PF55S
Montage und Installation
Elektrischer Anschluss
Belegung
Spannungsversorgung
Ausgang 1
Ausgang 2 (optional)
4 – 20 mA maximale Belastung:
500 Ω Ausgang (optional)
Spannungsversorgung Ausgänge
Elektrofachkraft
Arbeitsschutzkleidung
Sicherheitsschuhe
