Nr. Beschreibung
10 Nettogesamtzähler
11 Nettoteilzähler
12 Temperatur der Flüssigkeit
13 Alarmmeldungen
Ä 9.1 „Alarmmeldungen" auf Seite 96
14 Spannungswert der Elektroden des Sensors
15 Piktogramme
Ä „Piktogramme" auf Seite 52
Piktogramme
Piktogramm Beschreibung
Leeres Messrohr
Hochladen von Dateien
Herunterladen von Dateien
Durchflusssimulation
(Piktogramm blinkt)
Kalibrierung
(Piktogramm blinkt)
Alarmmeldung
(Piktogramm blinkt)
Signalfehler
52

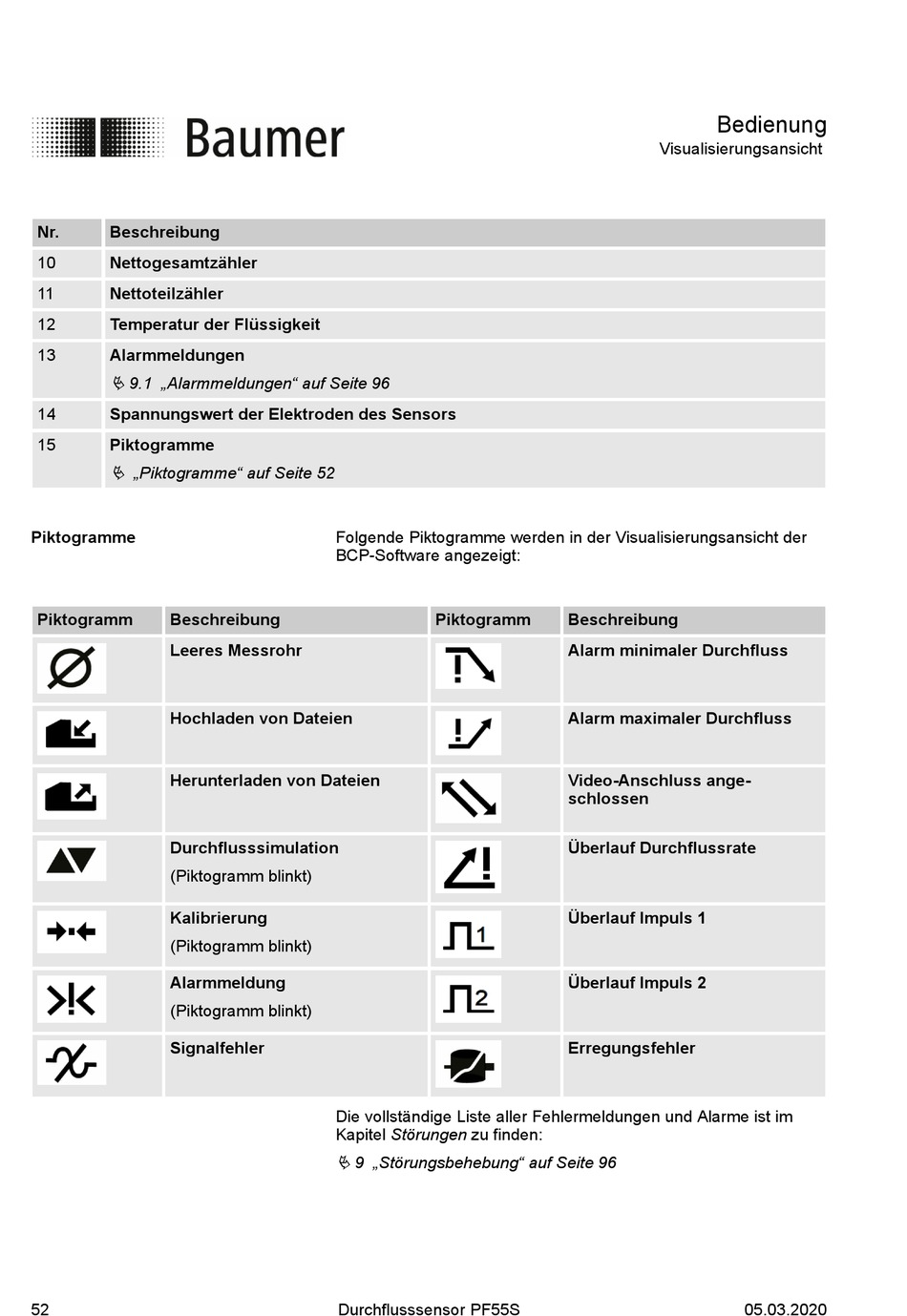

Folgende Piktogramme werden in der Visualisierungsansicht der
BCP-Software angezeigt:
Piktogramm
Die vollständige Liste aller Fehlermeldungen und Alarme ist im
Kapitel Störungen zu finden:
Ä 9 „Störungsbehebung" auf Seite 96
Durchflusssensor PF55S
Bedienung
Visualisierungsansicht
Beschreibung
Alarm minimaler Durchfluss
Alarm maximaler Durchfluss
Video-Anschluss ange-
schlossen
Überlauf Durchflussrate
Überlauf Impuls 1
Überlauf Impuls 2
Erregungsfehler
