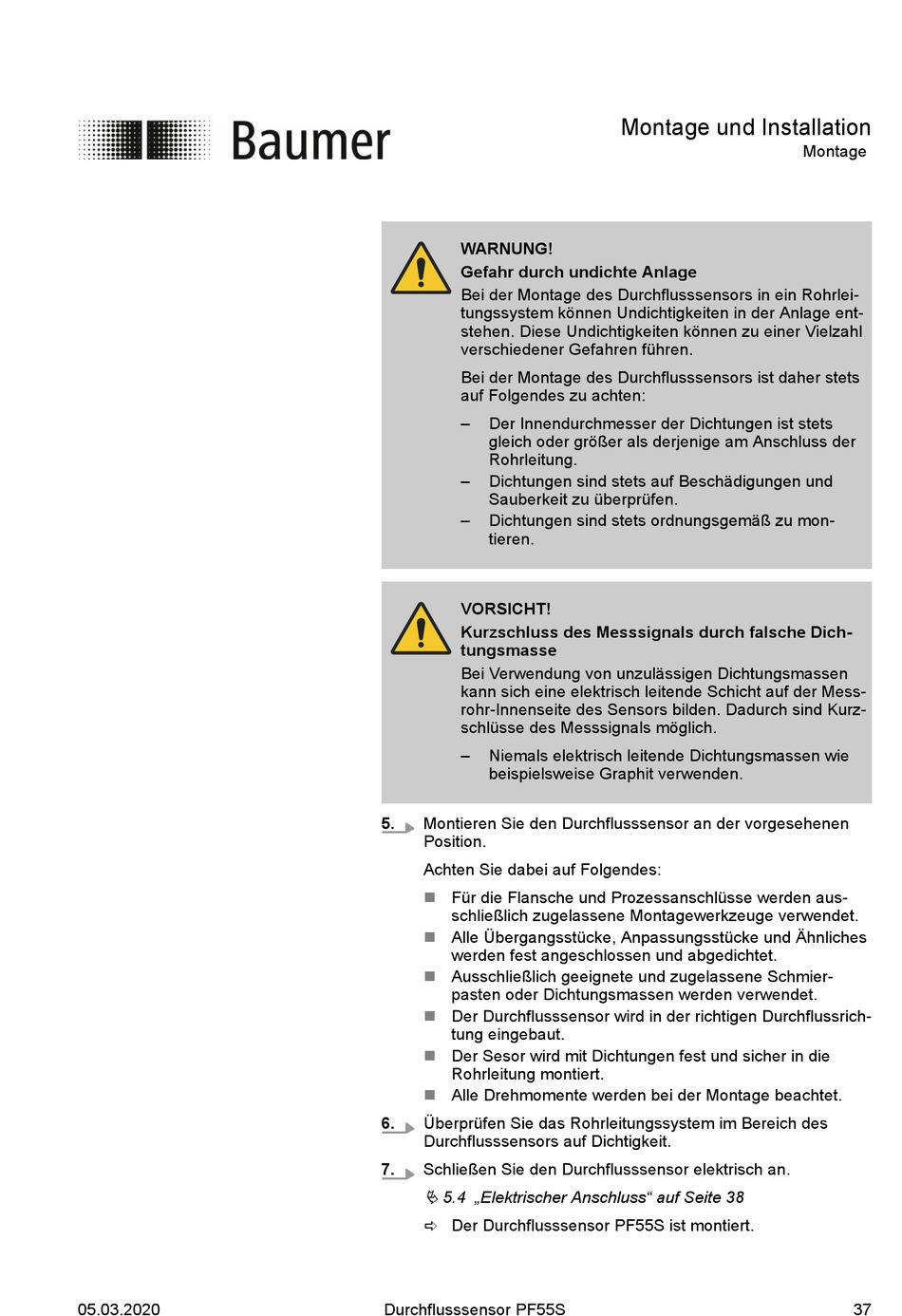

Baumer PF55S Betriebsanleitung Seite 37

05.03.2020
WARNUNG!
Gefahr durch undichte Anlage
Bei der Montage des Durchflusssensors in ein Rohrlei-
tungssystem können Undichtigkeiten in der Anlage ent-
stehen. Diese Undichtigkeiten können zu einer Vielzahl
verschiedener Gefahren führen.
Bei der Montage des Durchflusssensors ist daher stets
auf Folgendes zu achten:
– Der Innendurchmesser der Dichtungen ist stets
gleich oder größer als derjenige am Anschluss der
Rohrleitung.
– Dichtungen sind stets auf Beschädigungen und
Sauberkeit zu überprüfen.
– Dichtungen sind stets ordnungsgemäß zu mon-
tieren.
VORSICHT!
Kurzschluss des Messsignals durch falsche Dich-
tungsmasse
Bei Verwendung von unzulässigen Dichtungsmassen
kann sich eine elektrisch leitende Schicht auf der Mess-
rohr-Innenseite des Sensors bilden. Dadurch sind Kurz-
schlüsse des Messsignals möglich.
– Niemals elektrisch leitende Dichtungsmassen wie
beispielsweise Graphit verwenden.
5. Montieren Sie den Durchflusssensor an der vorgesehenen
Position.
Achten Sie dabei auf Folgendes:
n Für die Flansche und Prozessanschlüsse werden aus-
schließlich zugelassene Montagewerkzeuge verwendet.
n Alle Übergangsstücke, Anpassungsstücke und Ähnliches
werden fest angeschlossen und abgedichtet.
n Ausschließlich geeignete und zugelassene Schmier-
pasten oder Dichtungsmassen werden verwendet.
n Der Durchflusssensor wird in der richtigen Durchflussrich-
tung eingebaut.
n Der Sesor wird mit Dichtungen fest und sicher in die
Rohrleitung montiert.
n Alle Drehmomente werden bei der Montage beachtet.
6. Überprüfen Sie das Rohrleitungssystem im Bereich des
Durchflusssensors auf Dichtigkeit.
7. Schließen Sie den Durchflusssensor elektrisch an.
Ä 5.4 „Elektrischer Anschluss" auf Seite 38
ð Der Durchflusssensor PF55S ist montiert.
