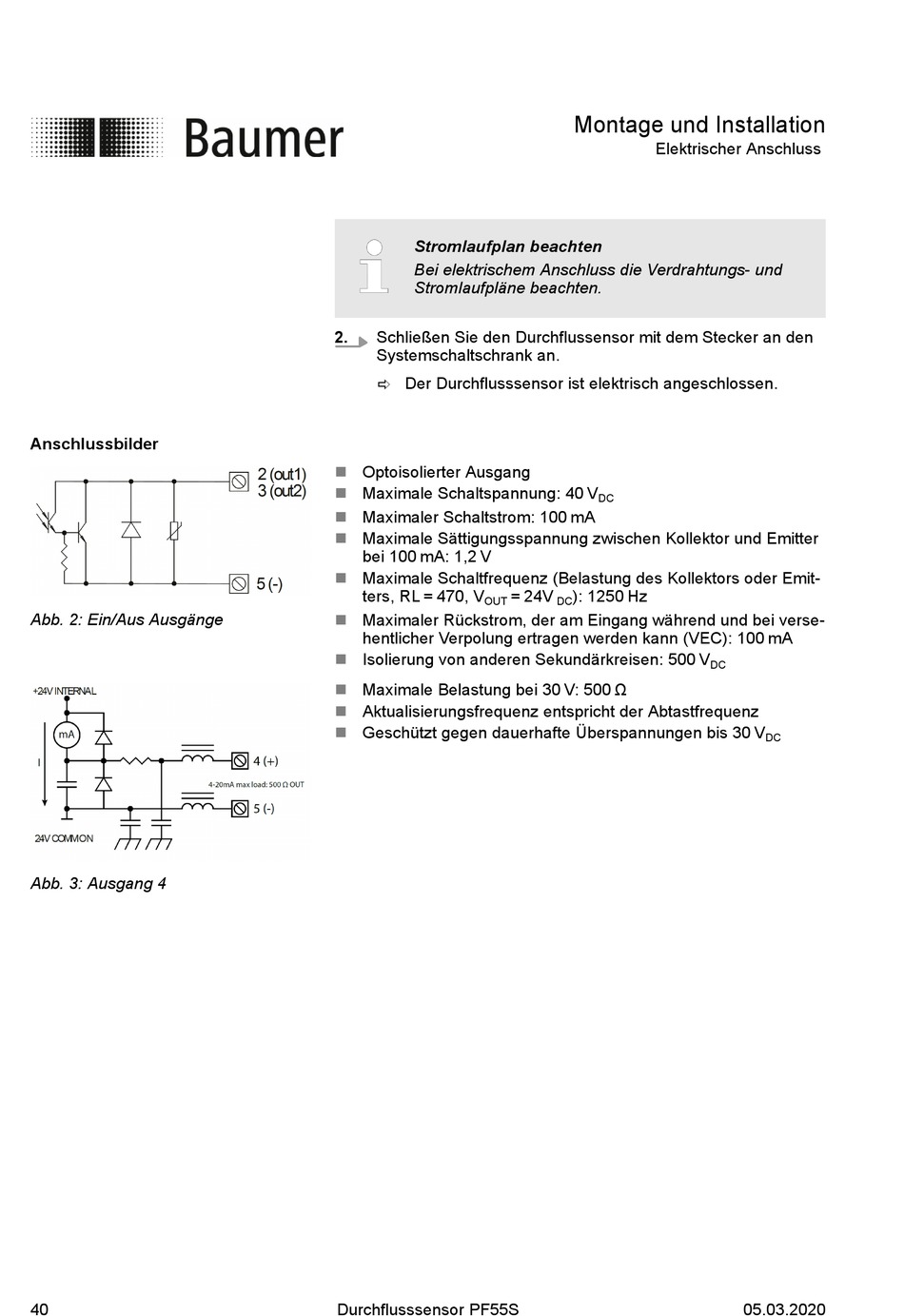

Anschlussbilder
Abb. 2: Ein/Aus Ausgänge
Abb. 3: Ausgang 4
40
Stromlaufplan beachten
Bei elektrischem Anschluss die Verdrahtungs- und
Stromlaufpläne beachten.
2. Schließen Sie den Durchflussensor mit dem Stecker an den
Systemschaltschrank an.
ð Der Durchflusssensor ist elektrisch angeschlossen.
n Optoisolierter Ausgang
n Maximale Schaltspannung: 40 V
n Maximaler Schaltstrom: 100 mA
n Maximale Sättigungsspannung zwischen Kollektor und Emitter
bei 100 mA: 1,2 V
n Maximale Schaltfrequenz (Belastung des Kollektors oder Emit-
ters, RL = 470, V
OUT
n Maximaler Rückstrom, der am Eingang während und bei verse-
hentlicher Verpolung ertragen werden kann (VEC): 100 mA
n Isolierung von anderen Sekundärkreisen: 500 V
Maximale Belastung bei 30 V: 500 Ω
n
n Aktualisierungsfrequenz entspricht der Abtastfrequenz
n Geschützt gegen dauerhafte Überspannungen bis 30 V
Durchflusssensor PF55S
Montage und Installation
Elektrischer Anschluss
DC
= 24V ): 1250 Hz
DC
DC
DC
