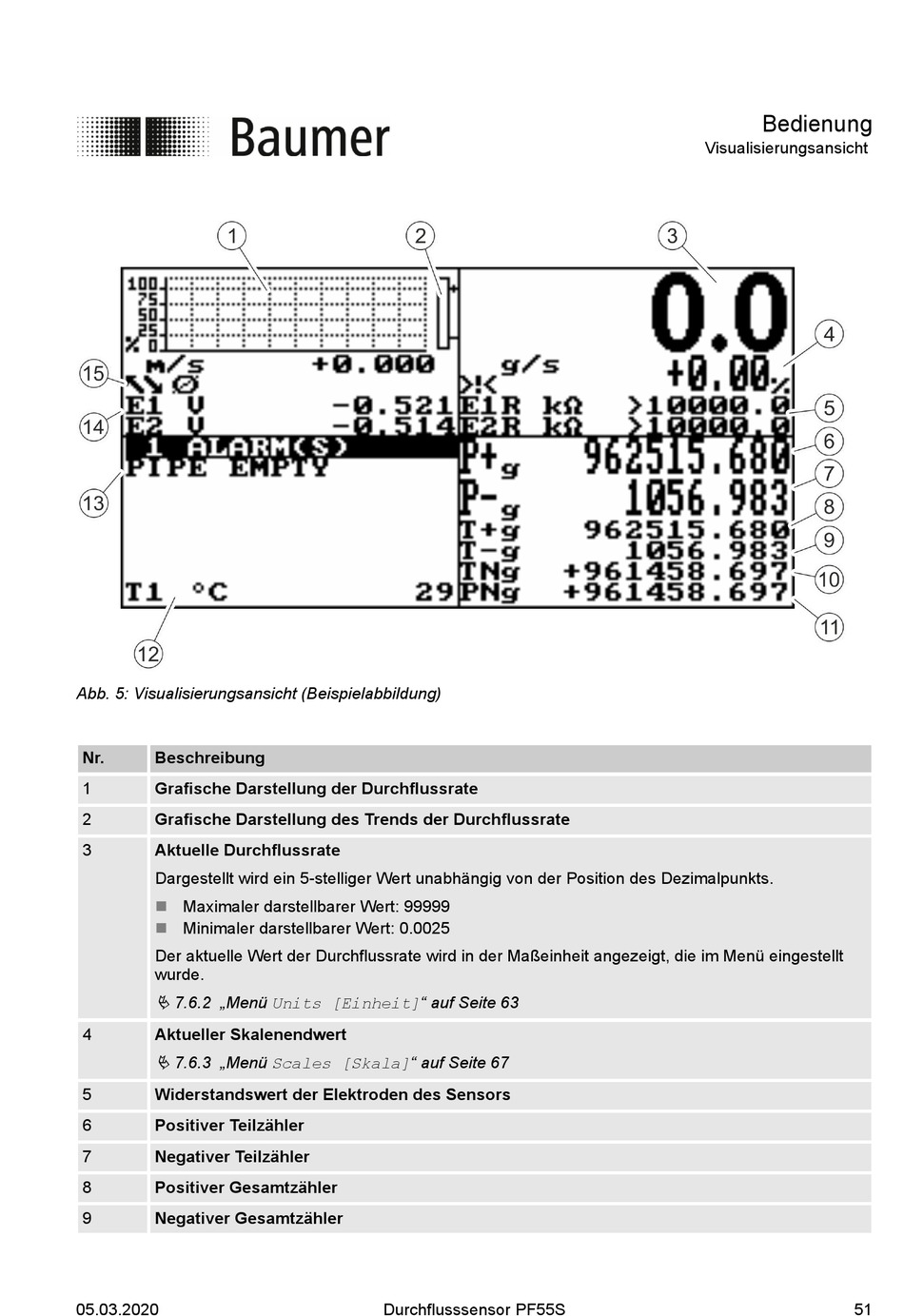

Abb. 5: Visualisierungsansicht (Beispielabbildung)
Nr. Beschreibung
1 Grafische Darstellung der Durchflussrate
2 Grafische Darstellung des Trends der Durchflussrate
3 Aktuelle Durchflussrate
Dargestellt wird ein 5-stelliger Wert unabhängig von der Position des Dezimalpunkts.
Maximaler darstellbarer Wert: 99999
n
n Minimaler darstellbarer Wert: 0.0025
Der aktuelle Wert der Durchflussrate wird in der Maßeinheit angezeigt, die im Menü eingestellt
wurde.
Ä 7.6.2 „Menü Units [Einheit]" auf Seite 63
4 Aktueller Skalenendwert
Ä 7.6.3 „Menü Scales [Skala]" auf Seite 67
5 Widerstandswert der Elektroden des Sensors
6 Positiver Teilzähler
7 Negativer Teilzähler
8 Positiver Gesamtzähler
9 Negativer Gesamtzähler
