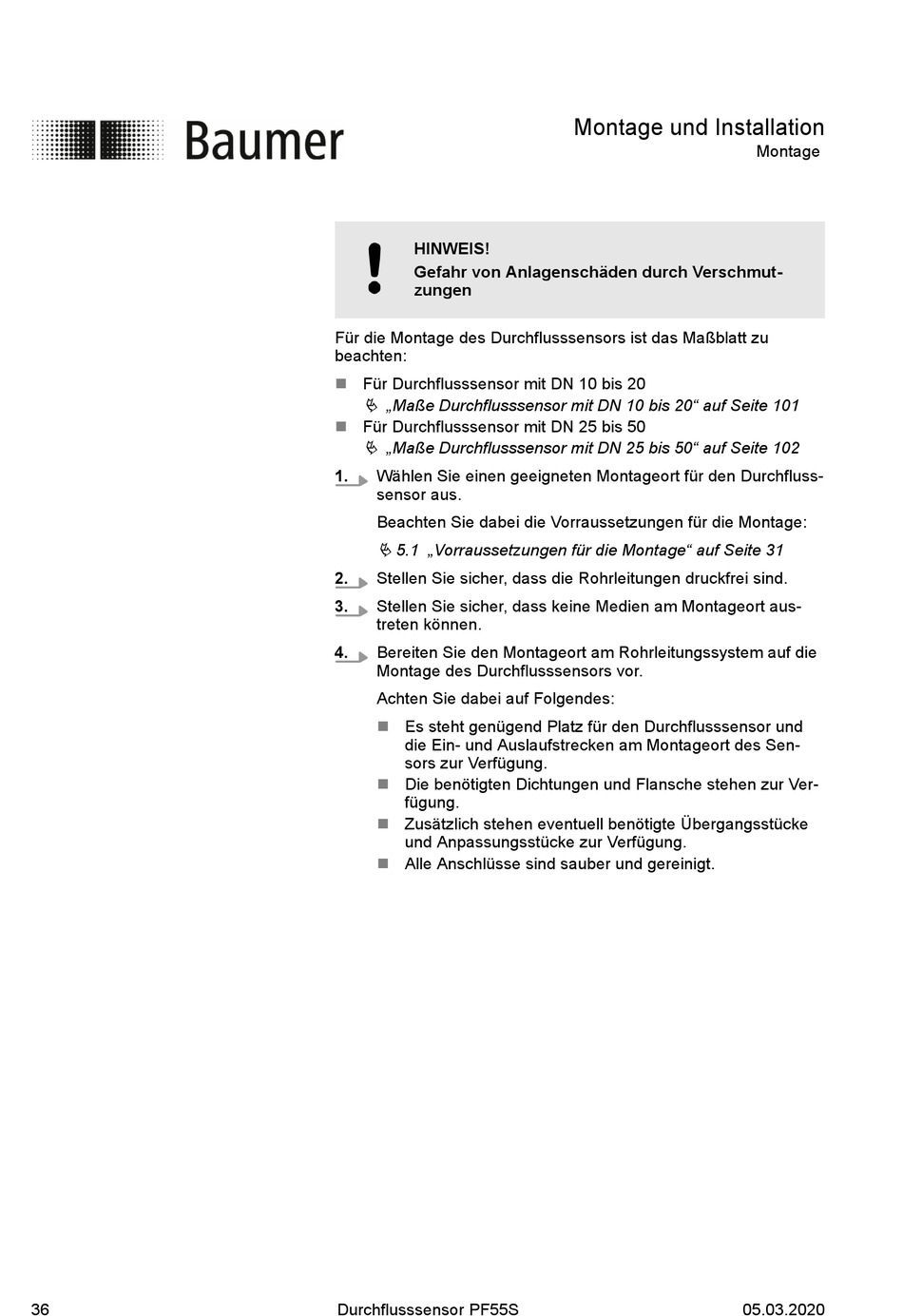

Baumer PF55S Betriebsanleitung Seite 36

36
HINWEIS!
Gefahr von Anlagenschäden durch Verschmut-
zungen
Für die Montage des Durchflusssensors ist das Maßblatt zu
beachten:
n Für Durchflusssensor mit DN 10 bis 20
Ä „Maße Durchflusssensor mit DN 10 bis 20" auf Seite 101
n Für Durchflusssensor mit DN 25 bis 50
Ä „Maße Durchflusssensor mit DN 25 bis 50" auf Seite 102
1. Wählen Sie einen geeigneten Montageort für den Durchfluss-
sensor aus.
Beachten Sie dabei die Vorraussetzungen für die Montage:
Ä 5.1 „Vorraussetzungen für die Montage" auf Seite 31
2. Stellen Sie sicher, dass die Rohrleitungen druckfrei sind.
3. Stellen Sie sicher, dass keine Medien am Montageort aus-
treten können.
4. Bereiten Sie den Montageort am Rohrleitungssystem auf die
Montage des Durchflusssensors vor.
Achten Sie dabei auf Folgendes:
n Es steht genügend Platz für den Durchflusssensor und
die Ein- und Auslaufstrecken am Montageort des Sen-
sors zur Verfügung.
n Die benötigten Dichtungen und Flansche stehen zur Ver-
fügung.
n Zusätzlich stehen eventuell benötigte Übergangsstücke
und Anpassungsstücke zur Verfügung.
n Alle Anschlüsse sind sauber und gereinigt.
