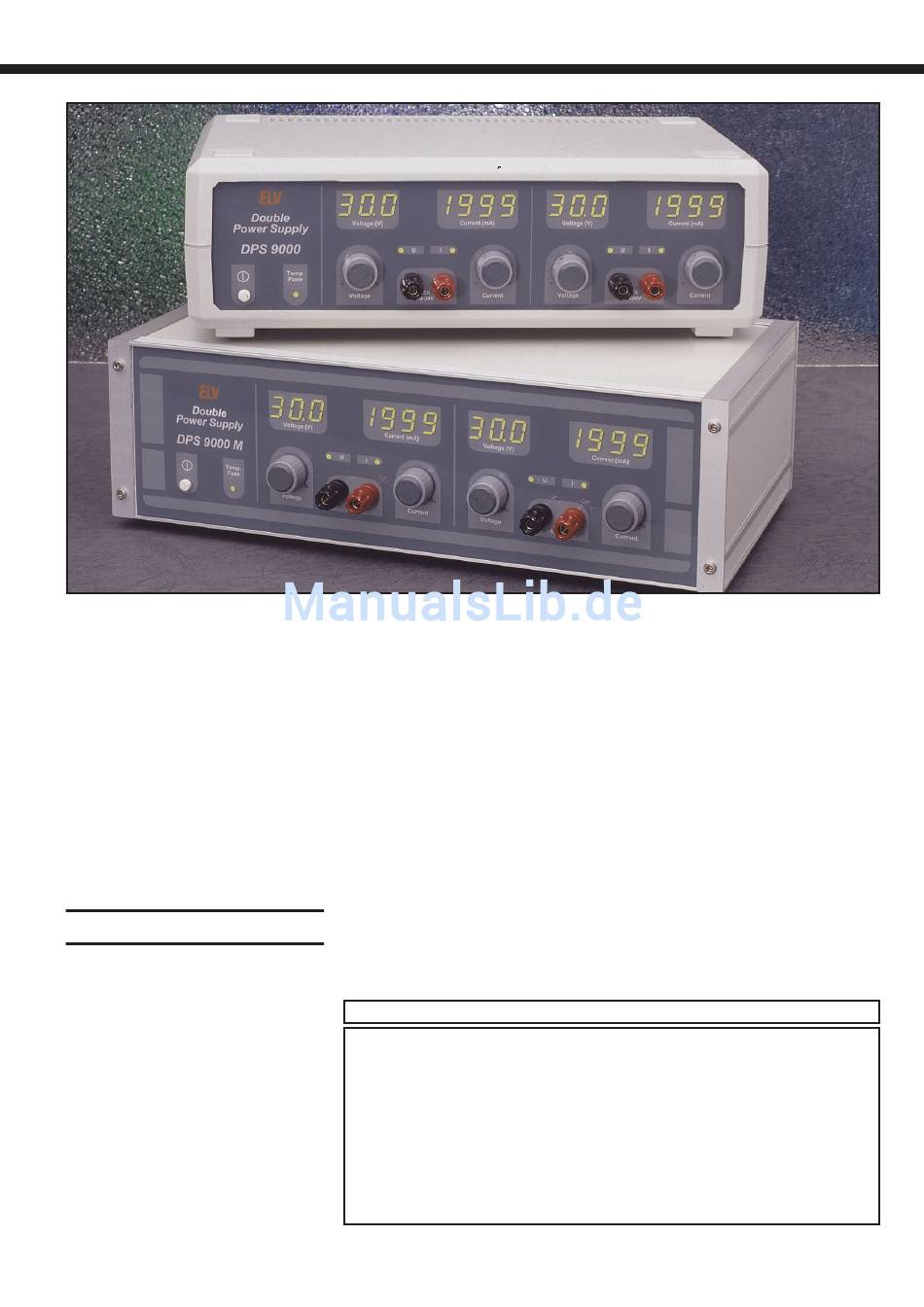

Bau- und Bedienungsanleitung
Double-Power-Supply
DPS 9000 M
Dieses neue Doppelnetzteil stellt zwei galvanisch voneinander getrennte
Ausgangsspannungen im Bereich von 0 bis 30 V / 2 A zur Verfügung, die sowohl
getrennt als auch in Reihen- oder Parallel-Schaltung nutzbar sind.
Allgemeines
Die in der Elektronik verwendeten Bau-
steine und Komponenten werden immer
komplexer und leistungsfähiger, wodurch
bei Prüfung und Betrieb oft eine einzige
Versorgungsspannung nicht ausreicht.
So ist zur Inbetriebnahme einer Gegen-
taktendstufe in der Regel immer eine erd-
symmetrische Versorgungsspannung erfor-
derlich (z.B. + 20 V / 0 V / -20 V). Auch
zahlreiche OPV-Schaltungen können nur
mit einer solchen symmetrischen Span-
nung betrieben werden. In der kombinier-
ten Digital-/Analogtechnik sind auch viel-
fach zwei Spannungen erforderlich, wenn
z.B. die TTL-Logik 5 V erfordert, hinge-
gen der Analog-Teil 12 V. Die Reihe der
2 x 0 - 30 V / 0 - 2 A
Beispiele ließe sich nahezu beliebig fort-
führen.
Das neue Doppelnetzteil DPS 9000 ist
eine Weiterentwicklung des tausendfach
Tabelle 1: Technische Daten DPS 9000
Eingangsspannung: .......................................................... 230 V ± 10% 50/60 Hz
Ausgangsspannung: .............................. 2 x 0-30 V stufenlos, getrennt einstellbar
Ausgangsstrom: ....................................... 2 x 0-2 A stufenlos, getrennt einstellbar
Restwelligkeit: ............................................... Spannung 1 mV
Innenwiderstand: ....................................................... Spannungskonstanter 0,01 Ω
........................................................................................... Stromkonstanter 22 kΩ
Stromanzeige: ........................................................... 2 x 4stellig, 1 mA Auflösung
.................................................... Spannungsanzeige 2 x 3stellig, 0,1 V Auflösung
Sonstiges: .............. getrennte, elektronische Temperatursicherung der Endstufen,
........................................................................ temperaturgeführte Lüftersteuerung
..................................... im Trafo eingebaute, reversible Übertemperatursicherung
Best.-Nr.: 24066
September 2006
bewährten Doppelnetzteiles DPS 7000. So
wurde bei der Überarbeitung dem techni-
schen Fortschritt Rechnung getragen und
die Schaltung im Hinblick auf die Anfor-
/ Strom 0,01 %
eff
Version 4.1,
Stand:
1
Werbung
Verwandte Anleitungen für elv DPS 9000 M
Inhaltszusammenfassung für elv DPS 9000 M
- Seite 1 Stand: September 2006 Double-Power-Supply DPS 9000 M 2 x 0 - 30 V / 0 - 2 A Dieses neue Doppelnetzteil stellt zwei galvanisch voneinander getrennte Ausgangsspannungen im Bereich von 0 bis 30 V / 2 A zur Verfügung, die sowohl getrennt als auch in Reihen- oder Parallel-Schaltung nutzbar sind.
- Seite 2 tungsmöglichkeiten des DPS 9000 tung erzeugt werden. Hierfür muß eine dahingehend durchdachte Schaltungsaus- dargestellt. Abbildung 1a zeigt da- bei den vollkommen getrennten legung erfolgen. So ist im DPS 9000 z. B. durch die geschickte Wahl des Bezugs- Einsatz, während Abbildung 1b den Parallelbetrieb mit doppeltem Aus- punktes ein günstiger Aufbau möglich, was gangsstrom darstellt (0 - 30 V / 4 A).
- Seite 3 Bau- und Bedienungsanleitung Bild 2: Schaltbild des Leistungsteiles mit Steuer- und Regelschaltungen...
- Seite 4 Klammern angegebenen Anschlußbezeich- oberhalb 15 V gefordert, so wird Relais R 130 an seinem nicht-invertierenden Ein- nungen beziehen sich auf die hier nicht RE100 einschaltet (Kontakt 4 und 5 ge- gang Pin 3. Eingestellt wird der Sollwert gezeigte zweite Netzteilstufe. schlossen), und es ergibt sich eine Span- mit Hilfe des auf der Frontplatte befindli- Die erste im oberen Bereich des Schalt-...
- Seite 5 Bau- und Bedienungsanleitung nungsabfall an R 125 bis R 128 hervorruft, Spannungsreglers IC 106 B liegt über R 135 negativer. Der Strom durch R 147 nimmt welcher der Soll-Wert-Vorgabe entspricht. an Schaltungsmasse, entsprechend der po- dabei so weit zu, bis die Spannung an Pin Der Stromregler wird so die Regeldiffe- sitiven Netzgeräte-Ausgangsspannung an 5 des IC 106 B gleich der Spannung an Pin...
- Seite 6 Bild 4: Schaltbild der AD-Wandler mit Strom- und Spannungsanzeige tete Operationsverstärker IC 207 B ange- geführte Lüftersteuerung ist mit IC 108 B erhöht, bis der Ist-Wert gleich der Soll- steuert. Bei ausgelöster Temperatursiche- und T 104 mit externer Beschaltung aufge- Wert-Vorgabe vom Temperatursensor ist.
- Seite 7 Bau- und Bedienungsanleitung doppelte Anzahl an Bauelementen wie bei An die Lötstifte für den Netzteilausgang ler zur Strom- und Spannungsmessung einem Einfach-Netzteil. Durch den kom- ST 100 und ST 101, bzw. ST 200 und ST bestückt. Dabei ist unbedingt auf die rich- pakten Aufbau konnten jedoch sämtliche 201 werden die Leitungen zur Verbindung tige Einbaulage zu achten.
- Seite 8 Bild 5: Frontplatine des DPS 9000 mit zugehörigem Be- stückungsplan (Originalgröße 291x 80 mm)
- Seite 9 Bild 6: Basis- platine des DPS 9000 (Originalgröße 339 x 188 mm) kopfschrauben M3 x 6 mm befestigt, die in die in der Be- festigungsnut ein- geschobenen Mut- tern eingedreht werden. Wir beginnen mit dem Befestigen der Leistungstransisto- ren, die zur elektri- schen Isolation mit Isolierbuchsen und Glimmerscheiben...
- Seite 10 Bild 7: Bestückungsplan der Basisplatine des DPS 9000 (Originalgröße 339 x 188 mm) peratursensor ist vor der Montage an sei- ner flachen, dem Kühlkörper zuge- wandten Seite dünn mit Wärmeleitpaste bestreichen. Nach dem Festset- zen des Temperatur- sensors etwa in Höhe des Konden- sators C 131, wer- den die zu verdril-...
- Seite 11 Bau- und Bedienungsanleitung Stückliste: Double-Power-Supply DPS 9000 5,6nF ..........C 156 Widerstände: Karten-Relais, 12 V, 1Ω ....R 125-R 128, R 225-R 228 10nF ..C 100, C 105, C 200, C 205 1 x um ....... RE 100, RE 200 68nF .........
- Seite 12 ben ist. Die übrigen Sekundärwicklungen platine geschraubt, daß die Schenkel mit werden, daß sie sich weder gegenseitig werden über die Lötstifte mit Öse ange- der Bohrung ohne Gewinde unten sind. noch andere Bauteile berühren (z. B. durch schlossen. Dazu sind die Anschlußleitun- Dann wird die Frontplatine mit den ange- Festklemmen zwischen den grünen Trafo- gen zunächst jeweils durch die Bohrung...
- Seite 13 Bau- und Bedienungsanleitung erfolgen, wozu wir wie folgt vorgehen: dabei jeweils nach unten und zur Gehäuse- scheiben an das Seitenprofil (4a) ange- Wenn das Gerät ausgeschaltet und vom außenseite weisen. Die Montage aller Ge- schraubt, aber noch nicht festgezogen. Netz getrennt ist, wird über den Wider- häuseschrauben ist mittels eines Innen- In die direkt über den Nuten des Kühl- stand R 150 ein Widerstand von 2,7 kΩ...
- Seite 14 Wichtige Hinweise zur Bauanleitung DPS 9000 / DPS 9000M 1. Betrifft: Montage des Transformators Aufgrund von Fertigungstoleranzen des Transformator-Herstellers besteht die Möglichkeit, dass die grünen Anschlussleitungen der Leistungs-Sekundärwicklung für den rechten Netzteilausgang teilweise zu kurz sind. Es ist daher nicht unbedingt möglich, diese Leitungen direkt an die entsprechenden Lötstützpunkte anzulöten.
-
Seite 15: Sichtprüfung
Dinge zu beachten. Bitte lesen Sie zu Ihrer eigenen Sicherheit dieses Schreiben aufmerksam durch, bevor Sie mit der Montage des Bausatzes anhand der Bau- und Bedienungsanleitung beginnnen. Ihr ELV-Team Weitergabe eines aus einem Bausatz entstandenen Gerätes als Hersteller Derjenige, der das aus einem Bausatz entstandene fertige Gerät weitergibt, ist... - Seite 16 Bau- und Bedienungsanleitung Explosionszeichnung des Metallgehäuses ELV Elektronik AG • Postfach 1000 • D-26787 Leer • Telefon 04 91/600 888 • Telefax 04 91/6008-244...
