Labor-Schaltnetzteil
- SPS 9400 -
Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnah-
me komplett und bewahren Sie die Bedienungsanleitung für späteres Nachlesen
auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben
Sie auch diese Bedienungsanleitung.
ELV - www.elv.com - Art.-Nr. 41635
ELV Elektronik AG • Postfach 1000 • D-26787 Leer
Telefon 04 91/6008 88 • Telefax 04 91/6008-244
1
Werbung
Verwandte Anleitungen für elv SPS 9400
Inhaltszusammenfassung für elv SPS 9400
- Seite 1 Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 41635 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/6008 88 • Telefax 04 91/6008-244...

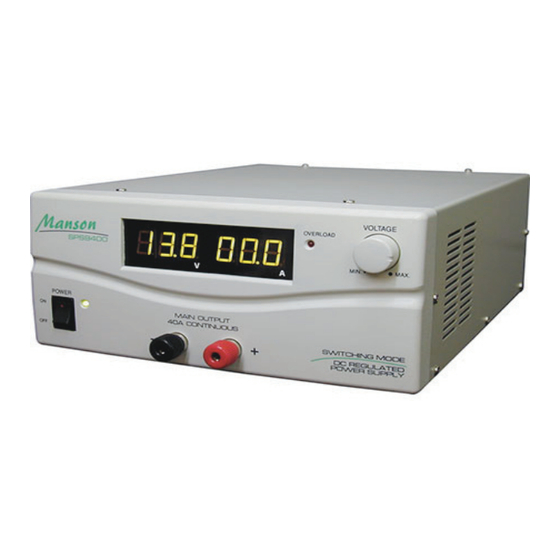

- Seite 2 1. Beschreibung und Funktion Dieses Schaltnetzteil verbindet hohe Ausgangsleistung mit geringem Gewicht und kompakten Abmessungen. Das Gerät zeichnet sich durch folgende Eigenschaften und Ausstattungen aus: - Ausgangsspannung wählbar: 13,8 V DC fest eingestellt oder 3-15 V DC variabel - Max. Ausgangsstrom 40 A - Hoher Wirkungsgrad von mehr als 80%, dadurch geringe Wärmeverluste - Überlastungsschutz mit Foldback-Kennlinie und Überlastanzeige - Überhitzungsschutz mit automatischer Absenkung von Ausgangsspannung und -strom.
- Seite 3 das Netzgerät beschädigen. Dies gilt auch für Lampen, Elektromotoren usw., die einen hohen Einschaltstrom haben. - Benutzen Sie das Gerät nie, wenn es in irgendeiner Weise defekt ist oder eine Betriebsstörung zeigt, z. B. die Ausgangsspannung sich nicht mehr einstellen lässt. Bei Ausfall der Regelelektronik kann es zu hohen Ausgangsspannungen kommen, die die angeschlossenen Geräte/Schaltungen beschädigen können.
- Seite 4 2. Stecken Sie den Kaltgerätestecker des mitgelieferten Netzkabels in die Netzanschlussdose (9). 3. Schließen Sie das Netzkabel an eine 230-V-Netzsteckdose an. 4. Schalten Sie das Gerät mit dem Netzschalter (1) ein. 5. Stellen Sie die gewünschte Ausgangsspannung mit dem Spannungseinsteller (7) ein. Die einge- stellte Spannung können Sie auf dem Voltmeter (3) ablesen.
