elv SPS 9540 Bedienungsanleitung
Schaltnetzteil
Verwandte Anleitungen für elv SPS 9540
Inhaltszusammenfassung für elv SPS 9540
- Seite 1 Schaltnetzteil SPS 9540 Bedienungsanleitung Fertiggerät ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 1. Ausgabe Deutsch, Oktober 2009 Dokumentation © 2001 ELV Ltd. Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Allgemeines und Funktionen ............... 4 2. Bedienung ...................... 6 2.1 Drehimpulsgeber ................... 7 2.2 Nummerntastatur ..................7 2.3 Speicherplätze ....................7 2.4 Tastatur-Sperre (Lock) .................. 8 2.5 Remote ......................8 2.6 Stand-by ......................8 3. Softwareabgleich ................... 8 4. -
Seite 4: Allgemeines Und Funktionen

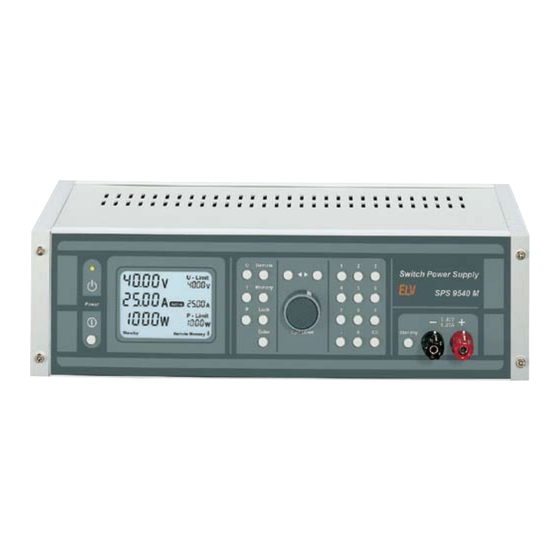

Eine präzise einstellbare Ausgangsspannung zwischen 0 und 40 V bei max. 25-A- Ausgangsstrom (1000-W-Ausgangsleistung!) sind zunächst die beeindruckenden Eckdaten des SPS 9540. Doch auch im Bereich des Bedienkomforts hat das in einem hochwertigen Metallgehäuse untergebrachte Gerät einiges zu bieten. So kann die Spannungs-, Strom- und Leistungseinstellung wahlweise durch eine direkte Tastatureingabe oder mit Hilfe eines Incrementalgebers (Drehimpulsgeber) erfolgen. - Seite 5 Ausgangsströmen zum Tragen kommt. Linear geregelte Netzteile setzen unter diesen Bedingungen den größten Teil der Leistung in Abwärme um. Selbst bei Dauer-Volllastbetrieb wird das SPS 9540 nur gerade eben warm. Für die erforderliche Kühlung der Leistungsstufen sorgen Lüfteraggregate mit leise laufen- den, elektronisch geregelten Lüftern.
-
Seite 6: Bedienung
Die Statusinformationen im unteren Bereich des Displays (Abbildung 1) geben In- formationen über die verschiedenen Betriebszustände des Netzgerätes. Nach dem Einschalten des SPS 9540 mit dem links unten angeordneten Netzschalter leuchtet die darüber angeordnete Power-LED. Gleichzeitig führt der Mikrocontroller einen Displaytest durch und steuert für ca. 2 Sek. alle Segmente des Displays an (Abbildung 1). -
Seite 7: Drehimpulsgeber
Grenzwert auf der rechten Displayseite nach der Übernahme. 2.3 Speicherplätze Beim SPS 9540 sind bis zu 9 individuelle Gerätekonfigurationen in einem nicht- flüchtigen Speicher (EEPROM) zu sichern und bei Bedarf jederzeit wieder aufrufbar. Selbstverständlich bleiben die Daten auch bei ausgeschaltetem Gerät oder bei einem Spannungsausfall über Jahre erhalten. -
Seite 8: Tastatur-Sperre (Lock)
Symbol markiert. Ein weiterer Tastendruck auf die „Stand-by”-Taste hebt diesen Betriebszustand wieder auf. 3. Softwareabgleich Beim SPS 9540 erfolgt der Ableich der Istwerte für Strom und Spannung software- gesteuert, sodass im gesamten Gerät keine Abgleichtrimmer erforderlich sind. Das SPS 9540 wird selbstverständlich im vollständig abgeglichenen Zustand aus- geliefert, sodass hier keine Einstellungen erforderlich sind. - Seite 9 Ein möglichst genaues Multimeter ist dazu die Grundvoraussetzung, wobei immer der kleinste ausreichende Messbereichs-Endwert zu wählen ist. Im ersten Schritt steht 1,00 V auf dem Display und die Steuereinheit des SPS 9540 gibt auch diesen Wert für die Ausgangsspannung vor. Die Ausgangsspannung wird über den Drehimpulsgeber verändert, wenn die Anzeige des Multimeters von der...
-
Seite 10: Technische Daten
4. Technische Daten des SPS 9540 Ausgangsspannung: ..................0 – 40 V Ausgangsstrom:..................0 – 25 A Ausgangsleistung: ..................1000 VA Mikroprozessorsteuerung: ..........für alle Bedienfunktionen Anzeige:........großflächiges LC-Display mit Hinterleuchtung zur gleichzeitigen Anzeige von Spannung, Strom und Leistung mit dazugehörigen Grenzwerten und Statusinformationen Einstellungen: ......wahlweise per Tastatur oder mit Incrementalgeber... - Seite 12 Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen! ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
