1.

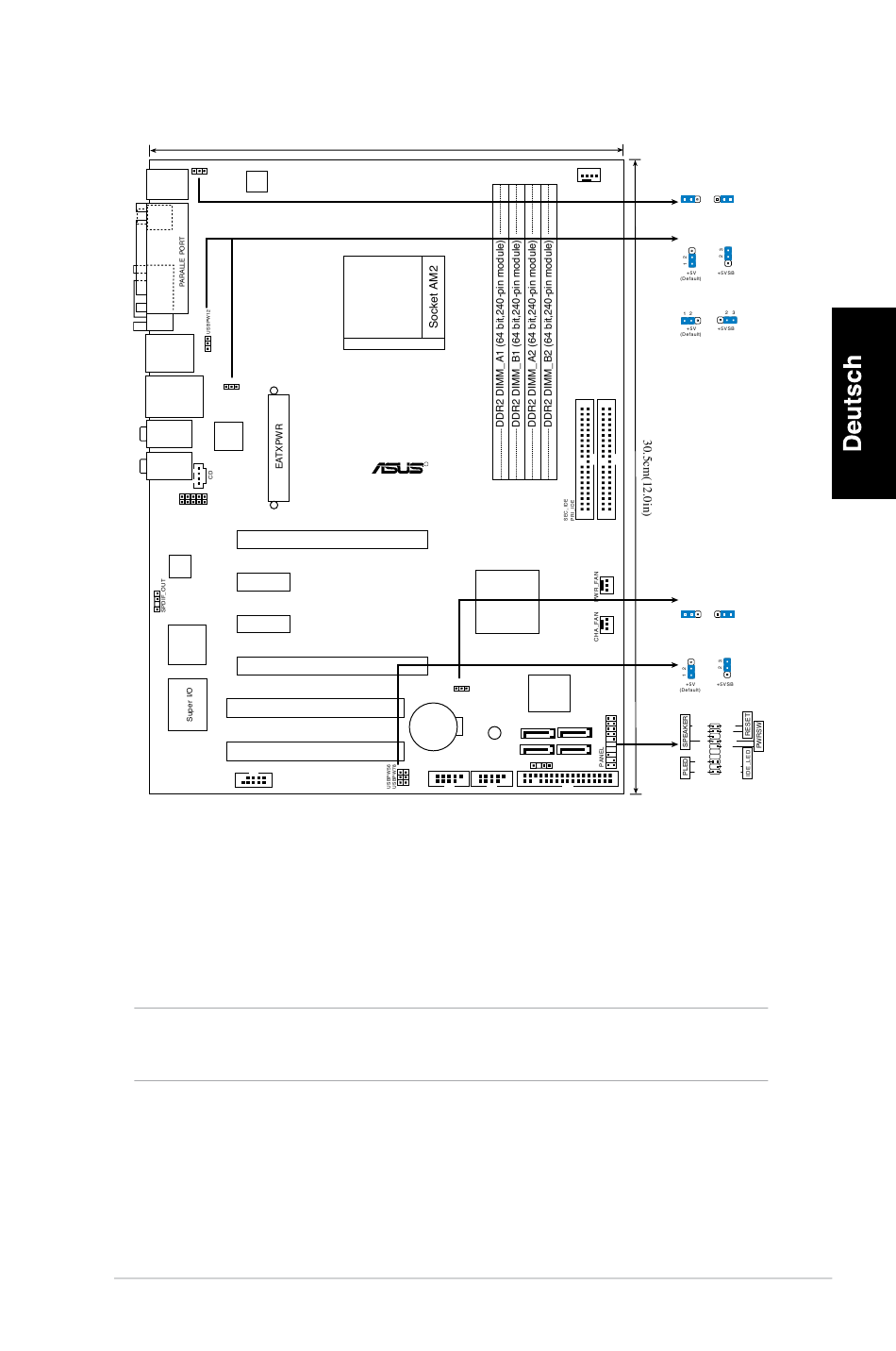

Motherboard-Layout
ATX12V
KBPWR
PS/2KBMS
T: Mouse
B: Keyboard
SPDIF_O1
COM1
1394_USB34
USBPW34
LAN_USB12
AUDIO2
Attansic
F1
AUDIO1
FP_AUDIO
CM6501
PCIEX1_1
PCIEX1_2
VIA
VT6308P
IE1394_1
2.
Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam
hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem
goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
21.8cm(8.6in)
M2N-SLI
R
PCIEX16_1
PCIEX16_2
CLRTC
PCI1
CR2032 3V
Lithium Cell
CMOS Power
PCI2
USB56
ASUS M2N-SLI
CPU_FAN
Nvidia
NF560 SLI
8Mb
BIOS
SB_PWR
SATA1
SATA3
SATA2
SATA4
CHASSIS
USB78
FLOPPY
KBPWR
1 2
2 3
+5V
+5VSB
(Default)
USBPW12
USBPW34
CLRTC
1 2
2 3
Normal
Clear RTC
(Default)
USBPW5-8
PA
NEL
Speaker
Ground
Ground
Reset
Ground
+5V
Ground
PWR
PLED-
IDE_LED-
PLED+
IDE_LED+
*
Requires an ATX power supply
