1.

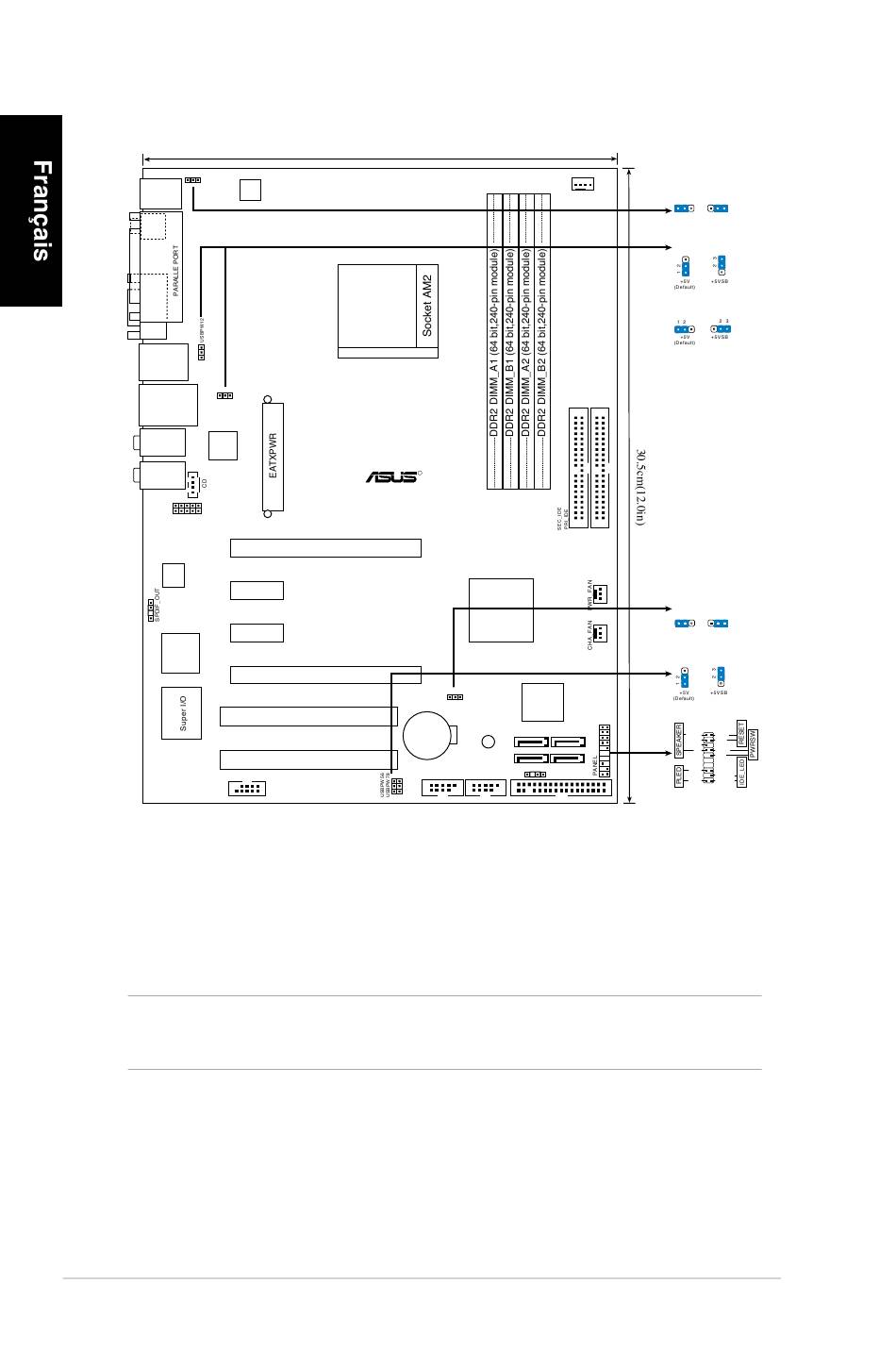

Schéma de la Carte Mère
ATX12V
KBPWR
PS/2KBMS
T: Mouse
B: Keyboard
SPDIF_O1
COM1
1394_USB34
USBPW34
LAN_USB12
Attansic
AUDIO2
F1
AUDIO1
FP_AUDIO
CM6501
PCIEX1_1
PCIEX1_2
VIA
VT6308P
IE1394_1
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2 de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s'insère uniquement dans le bon sens. NE PAS forcer le processeur sur
son support pour éviter de tordre les broches et d'endommager ainsi le processeur!
3. Placez le CPU sur le socket en vous assurant que la marque en forme de
triangle doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu'à ce qu'il s'insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour
sécuriser le processeur. Le levier se bloque sur le petit ergot latéral pour
indiquer qu'il est en place.
21.8cm(8.6in)
MN-SLI
R
PCIEX16_1
PCIEX16_2
CLRTC
PCI1
CR2032 3V
Lithium Cell
CMOS Power
PCI2
USB56
ASUS M2N-SLI
CPU_FAN
Nvidia
NF560 SLI
8Mb
BIOS
SB_PWR
SATA3
SATA1
SATA2
SATA4
CHASSIS
USB78
FLOPPY
KBPWR
1 2
2 3
+5V
+5VSB
(Default)
USBPW12
USBPW34
CLRTC
1 2
2 3
Normal
Clear RTC
(Default)
USBPW5-8
PA
NEL
Speaker
Ground
Ground
Reset
Ground
+5V
Ground
PWR
PLED-
IDE_LED-
PLED+
IDE_LED+
Requires an ATX power supply
*
