M-LB-(Ex-)5000-System – Überspannungsschutz-Barrieren
Demontage, Instandhaltung und Reparatur

Trennwand demontieren

Benutzen Sie für die Demontage der Trennwand einen geeigneten Schlitzschraubendreher.
1.
Stecken Sie den Schraubendreher (2) in die Nut der Montagelasche (3).
2.
Drücken Sie den Schraubendreher (2) in die angegebene Richtung bis sich die Verriegelung
an der Hutschiene (4) öffnet, siehe Abbildung.
3.
Entfernen Sie die Trennwand (1) von der Hutschiene (4).

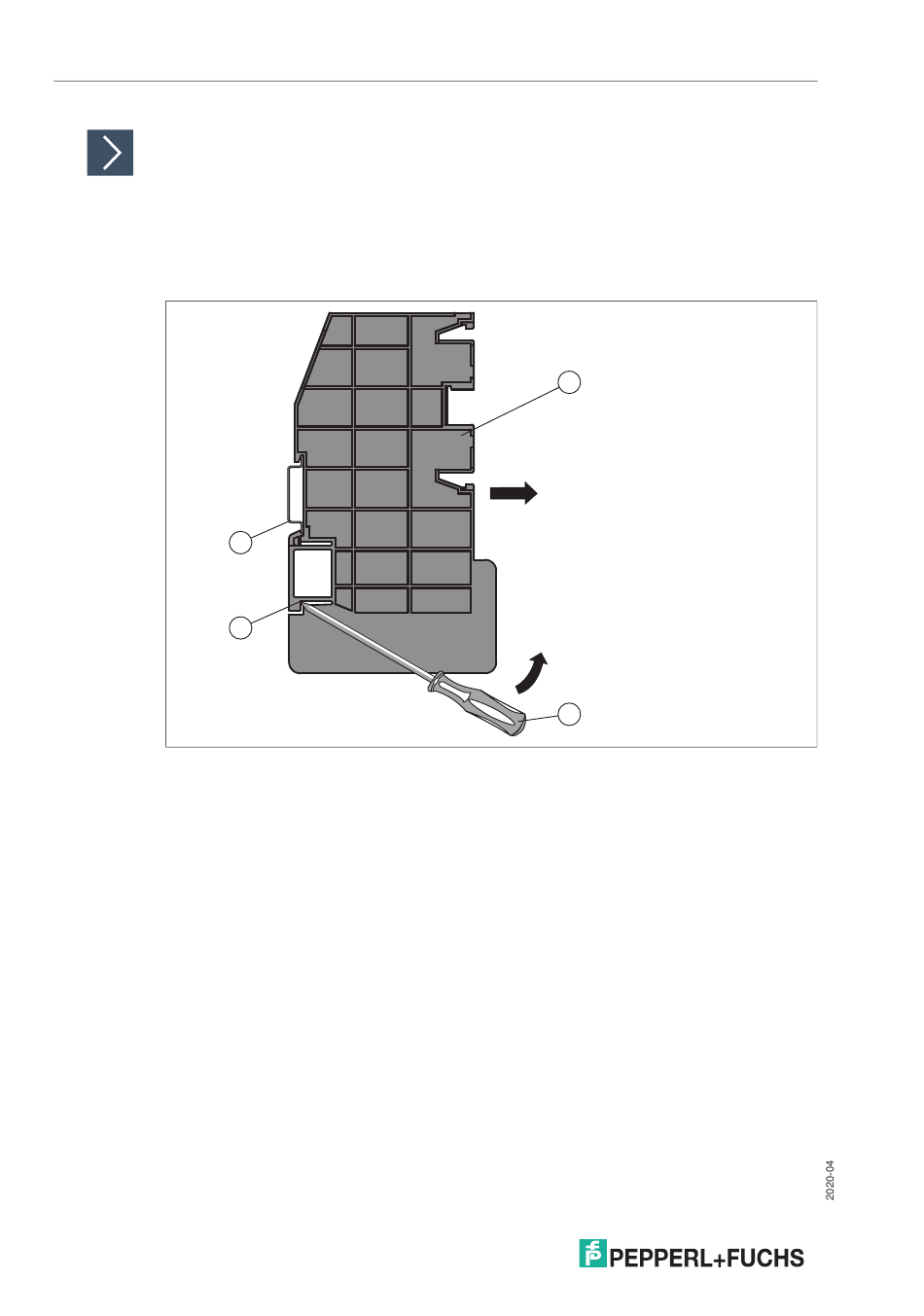

Abbildung 5.5
1 Trennwand M-UPR-I
2 Schlitzschraubendreher
3 Montagelasche
4 35 mm-Hutschiene
56
4
3
Demontage der Trennwand von der Hutschiene
1
2
