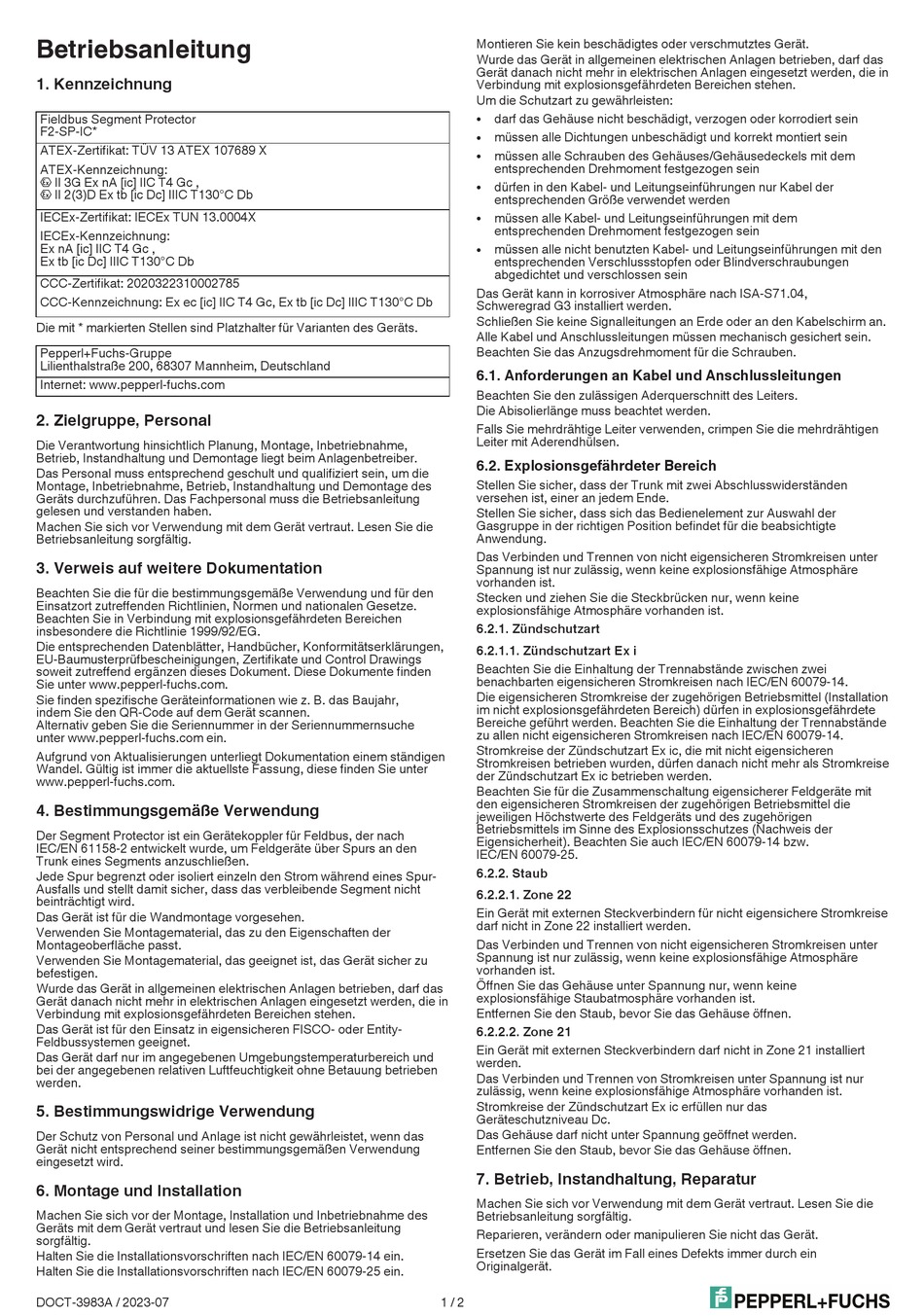

Betriebsanleitung
1. Kennzeichnung
Fieldbus Segment Protector
F2-SP-IC*
ATEX-Zertifikat: TÜV 13 ATEX 107689 X
ATEX-Kennzeichnung:
1 II 3G Ex nA [ic] IIC T4 Gc ,
1 II 2(3)D Ex tb [ic Dc] IIIC T130°C Db
IECEx-Zertifikat: IECEx TUN 13.0004X
IECEx-Kennzeichnung:
Ex nA [ic] IIC T4 Gc ,
Ex tb [ic Dc] IIIC T130°C Db
CCC-Zertifikat: 2020322310002785
CCC-Kennzeichnung: Ex ec [ic] IIC T4 Gc, Ex tb [ic Dc] IIIC T130°C Db
Die mit * markierten Stellen sind Platzhalter für Varianten des Geräts.
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
3. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Richtlinien, Normen und nationalen Gesetze.
Beachten Sie in Verbindung mit explosionsgefährdeten Bereichen
insbesondere die Richtlinie 1999/92/EG.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend ergänzen dieses Dokument. Diese Dokumente finden
Sie unter www.pepperl-fuchs.com.
Sie finden spezifische Geräteinformationen wie z. B. das Baujahr,
indem Sie den QR-Code auf dem Gerät scannen.
Alternativ geben Sie die Seriennummer in der Seriennummernsuche
unter www.pepperl-fuchs.com ein.
Aufgrund von Aktualisierungen unterliegt Dokumentation einem ständigen
Wandel. Gültig ist immer die aktuellste Fassung, diese finden Sie unter
www.pepperl-fuchs.com.
4. Bestimmungsgemäße Verwendung
Der Segment Protector ist ein Gerätekoppler für Feldbus, der nach
IEC/EN 61158‑2 entwickelt wurde, um Feldgeräte über Spurs an den
Trunk eines Segments anzuschließen.
Jede Spur begrenzt oder isoliert einzeln den Strom während eines Spur-
Ausfalls und stellt damit sicher, dass das verbleibende Segment nicht
beinträchtigt wird.
Das Gerät ist für die Wandmontage vorgesehen.
Verwenden Sie Montagematerial, das zu den Eigenschaften der
Montageoberfläche passt.
Verwenden Sie Montagematerial, das geeignet ist, das Gerät sicher zu
befestigen.
Wurde das Gerät in allgemeinen elektrischen Anlagen betrieben, darf das
Gerät danach nicht mehr in elektrischen Anlagen eingesetzt werden, die in
Verbindung mit explosionsgefährdeten Bereichen stehen.
Das Gerät ist für den Einsatz in eigensicheren FISCO- oder Entity-
Feldbussystemen geeignet.
Das Gerät darf nur im angegebenen Umgebungstemperaturbereich und
bei der angegebenen relativen Luftfeuchtigkeit ohne Betauung betrieben
werden.
5. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
6. Montage und Installation
Machen Sie sich vor der Montage, Installation und Inbetriebnahme des
Geräts mit dem Gerät vertraut und lesen Sie die Betriebsanleitung
sorgfältig.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-25 ein.
DOCT-3983A / 2023-07
Montieren Sie kein beschädigtes oder verschmutztes Gerät.
Wurde das Gerät in allgemeinen elektrischen Anlagen betrieben, darf das
Gerät danach nicht mehr in elektrischen Anlagen eingesetzt werden, die in
Verbindung mit explosionsgefährdeten Bereichen stehen.
Um die Schutzart zu gewährleisten:
darf das Gehäuse nicht beschädigt, verzogen oder korrodiert sein
l
müssen alle Dichtungen unbeschädigt und korrekt montiert sein
l
müssen alle Schrauben des Gehäuses/Gehäusedeckels mit dem
l
entsprechenden Drehmoment festgezogen sein
dürfen in den Kabel- und Leitungseinführungen nur Kabel der
l
entsprechenden Größe verwendet werden
müssen alle Kabel- und Leitungseinführungen mit dem
l
entsprechenden Drehmoment festgezogen sein
müssen alle nicht benutzten Kabel- und Leitungseinführungen mit den
l
entsprechenden Verschlussstopfen oder Blindverschraubungen
abgedichtet und verschlossen sein
Das Gerät kann in korrosiver Atmosphäre nach ISA-S71.04,
Schweregrad G3 installiert werden.
Schließen Sie keine Signalleitungen an Erde oder an den Kabelschirm an.
Alle Kabel und Anschlussleitungen müssen mechanisch gesichert sein.
Beachten Sie das Anzugsdrehmoment für die Schrauben.
6.1. Anforderungen an Kabel und Anschlussleitungen
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Abisolierlänge muss beachtet werden.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
6.2. Explosionsgefährdeter Bereich
Stellen Sie sicher, dass der Trunk mit zwei Abschlusswiderständen
versehen ist, einer an jedem Ende.
Stellen Sie sicher, dass sich das Bedienelement zur Auswahl der
Gasgruppe in der richtigen Position befindet für die beabsichtigte
Anwendung.
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Stecken und ziehen Sie die Steckbrücken nur, wenn keine
explosionsfähige Atmosphäre vorhanden ist.
6.2.1. Zündschutzart
6.2.1.1. Zündschutzart Ex i
Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Die eigensicheren Stromkreise der zugehörigen Betriebsmittel (Installation
im nicht explosionsgefährdeten Bereich) dürfen in explosionsgefährdete
Bereiche geführt werden. Beachten Sie die Einhaltung der Trennabstände
zu allen nicht eigensicheren Stromkreisen nach IEC/EN 60079-14.
Stromkreise der Zündschutzart Ex ic, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex ic betrieben werden.
Beachten Sie für die Zusammenschaltung eigensicherer Feldgeräte mit
den eigensicheren Stromkreisen der zugehörigen Betriebsmittel die
jeweiligen Höchstwerte des Feldgeräts und des zugehörigen
Betriebsmittels im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie auch IEC/EN 60079-14 bzw.
IEC/EN 60079-25.
6.2.2. Staub
6.2.2.1. Zone 22
Ein Gerät mit externen Steckverbindern für nicht eigensichere Stromkreise
darf nicht in Zone 22 installiert werden.
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Öffnen Sie das Gehäuse unter Spannung nur, wenn keine
explosionsfähige Staubatmosphäre vorhanden ist.
Entfernen Sie den Staub, bevor Sie das Gehäuse öffnen.
6.2.2.2. Zone 21
Ein Gerät mit externen Steckverbindern darf nicht in Zone 21 installiert
werden.
Das Verbinden und Trennen von Stromkreisen unter Spannung ist nur
zulässig, wenn keine explosionsfähige Atmosphäre vorhanden ist.
Stromkreise der Zündschutzart Ex ic erfüllen nur das
Geräteschutzniveau Dc.
Das Gehäuse darf nicht unter Spannung geöffnet werden.
Entfernen Sie den Staub, bevor Sie das Gehäuse öffnen.
7. Betrieb, Instandhaltung, Reparatur
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
Reparieren, verändern oder manipulieren Sie nicht das Gerät.
Ersetzen Sie das Gerät im Fall eines Defekts immer durch ein
Originalgerät.
