M-LB-(Ex-)5000-System – Überspannungsschutz-Barrieren
Produktspezifikationen
2.4.4 Fehlerstatusmodul
Funktion
Das Fehlerstatusmodul zeigt an, dass ein Fehler an einem der überwachten Schutzmodule
aufgetreten ist.
Die Statusmeldung wird über den Statusmeldeausgang an die Steuerung übertragen.
Der Statusmeldeausgang ist über ein Halbleiterrelais realisiert.
Das Gerät schaltet, wenn ein Fehler an einem der überwachten Schutzmodule erkannt wird.
Das Gerät besitzt LEDs für die Statusanzeige von Versorgung und Fehler.
Das Gerät wird auf das Basismodul gesteckt und bildet zusammen mit dem Basismodul
die Auswerteeinheit.
Das Gerät kann über einen Verriegelungshebel werkzeugfrei gewechselt werden.
Das Gerät erfüllt die Anforderungen für Geräteschutzniveau Gc.
Aufbau

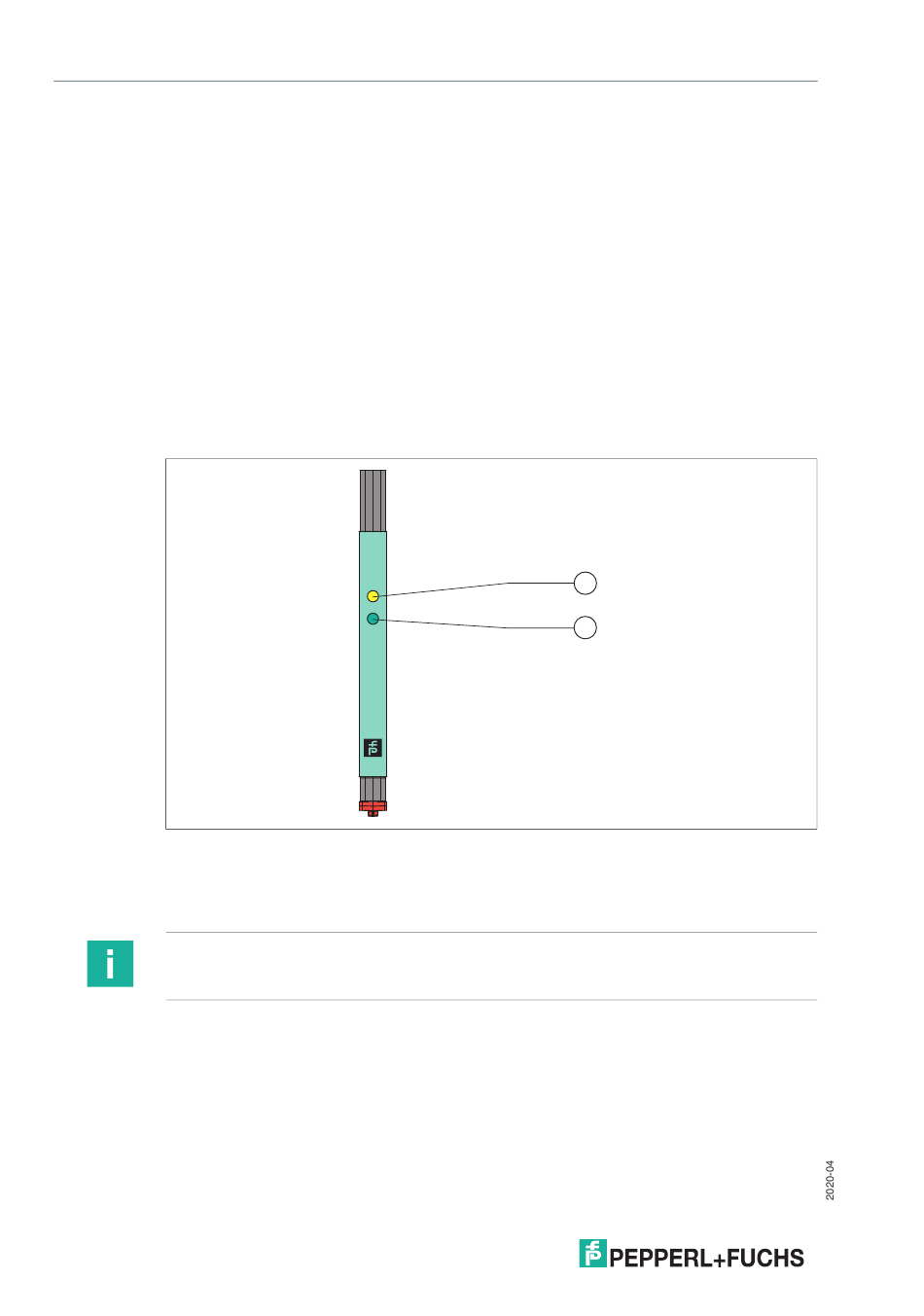

Abbildung 2.15 Fehlerstatusmodul M-LB-5400
1 Gelbe LED "FLT"
2 Grüne LED "PWR"
Hinweis!
Weitere Informationen zur Bedeutung der Statusanzeigen finden Sie im Kapitel 4.2.
