4. Einige Autos haben in der Nähe des Kennzeichens eine Bohrung, wo Sie das Kabel
durchziehen können. Falls das nicht der Fall ist, müssen Sie in der Nähe des
Kennzeichens, dicht an der Stelle, wo sich das Kabel der Kamera befindet, selber ein
Loch bohren. Wenn Sie den Platz für das Bohrloch festgelegt haben können Sie die
Kamera und das Kennzeichen wieder demontieren. Wenn Sie eine vorhandene
Öffnung benutzen, können Sie die zwei folgenden Schritte überspringen.
5. Bevor Sie bohren, demontieren Sie die Kamera und das Nummernschild. PRÜFEN SIE,
BEVOR SIE BOHREN, WAS SICH AUF DER RÜCKSEITE DER STELLE BEFINDET, WO
SIE BOHREN WOLLEN! Sorgen Sie z.B. dafür, dass sich dort keine Elektrokabel,
Flüssigkeitstanks oder Leitungen befinden. Beachten Sie alle Vorsichtsmaßnahmen!
6. Nachdem Sie gebohrt haben, befestigen Sie den mitgelieferten Kantenschutz in der
Bohrung, um das Kabel vor den scharfen Rändern des Bohrloches zu schützen. Dann
ziehen Sie das Kabel der Kamera ins Fahrzeuginnere.
7. Befestigen Sie den Sender im Kofferraum. Verbinden Sie das Kabel der Kamera und
das Kabel des Senders mit dem Sender.
8. Schalten Sie die Zündung Ihres Auto an (nicht starten!), ziehen Sie die Handbremse
an und legen Sie den Rückwärtsgang ein. Dann schauen Sie am Heck Ihres Autos, wo
sich der Rückfahrscheinwerfer befindet. Um die Kabel vom Rückfahrscheinwerfer zu
finden, müssen
entsprechenden Kabel orten. Ggf. suchen Sie hierzu Ihr Autohaus oder die Kfz-
Werkstatt Ihres Vertrauens auf.
9. Wenn Sie die entsprechenden Kabel gefunden haben, legen Sie das Kabel des
Senders an den Verbindungspunkt. Sorgen Sie bitte dafür, dass die Befestigung des
Kabels sicher und fest ist, damit es beim Öffnen und Schließen der Heckklappe nicht
beschädigt werden kann. Verlegen Sie das
Kabel niemals außerhalb des Autos!
10. An der
Rückfahrscheinwerfers
befestigt. Meistens ist der negative Draht
schwarz und der positive farbig. Wenn Sie
unsicher sind, können Sie mit einem 12 V
Multimeter (im
prüfen, welcher Draht positiv bzw. negativ
ist. Folgen Sie der Bedienungsanleitung des
Multimeters für den sicheren Gebrauch.
11. Wenn Sie festgestellt haben, welcher Draht
positiv bzw. negativ ist, schalten Sie die Zündung aus und entfernen Sie das negative
Kabel Ihrer Autobatterie. So ist sichergestellt, dass kein Strom auf den Drähten ist.

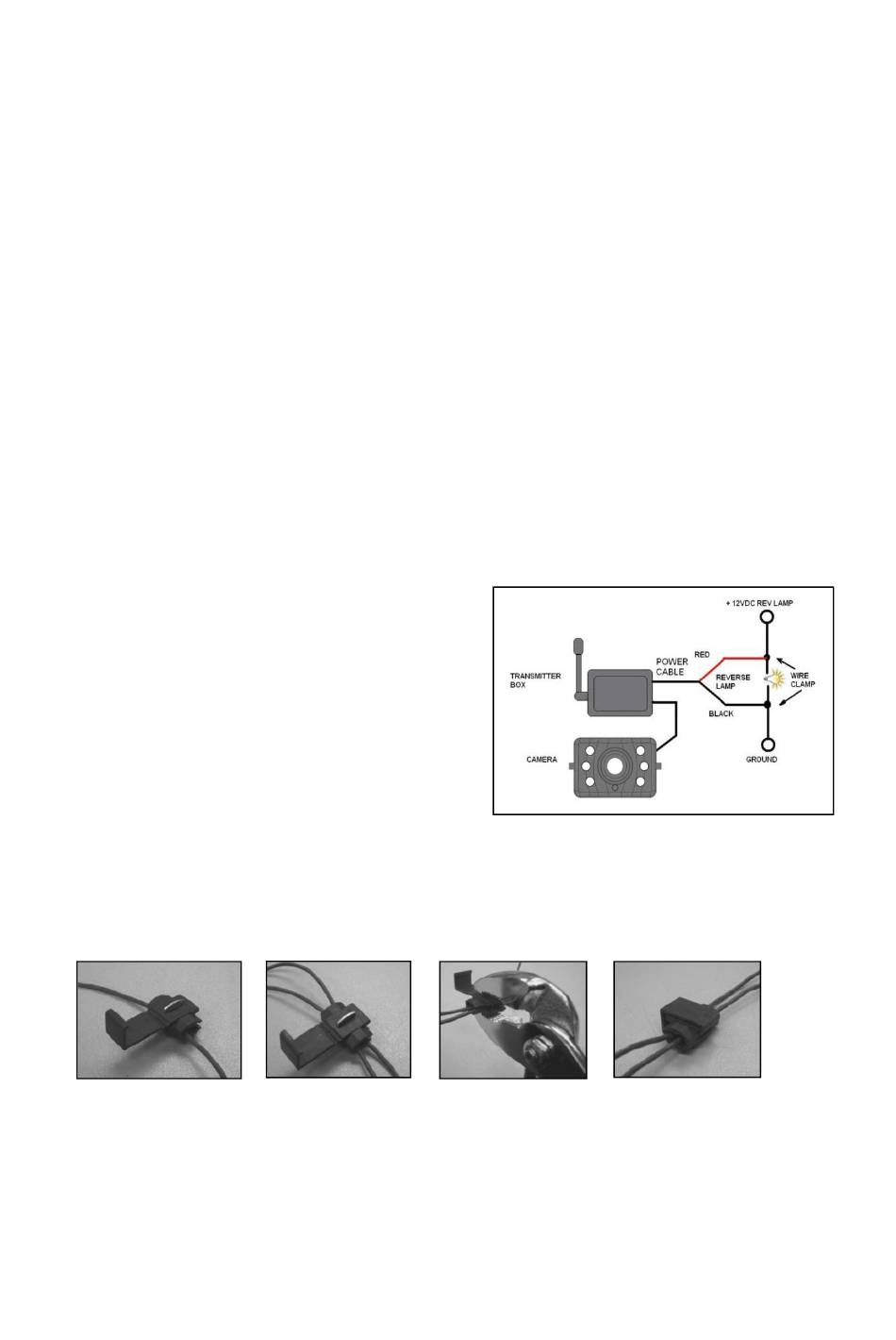

12. Verbinden Sie den roten Draht vom Kabel des Senders mit dem positiven Draht des
Rückfahrscheinwerfers. Benutzen Sie dazu die beiliegenden Kabelklemmen. Drücken
Sie die Klemmen fest mit einer Zange zusammen und legen Sie die rote
Plastikabdeckung über diese Kontaktstellen.
13. Verbinden Sie nun den schwarzen Draht des Sender-Kabels mit dem negativen Draht
des Rückfahrscheinwerfers. (Benutzen Sie auch hier die Kabelklemmen)
14. Verschließen Sie die Heckleuchte wieder (achten Sie darauf, dass die Glühlampe
eingesetzt ist).
Kabelverbindungen), damit alle Drähte und Kabel sicher und fest verlegt sind!
15. Schließen Sie das negative Kabel Ihrer Autobatterie wieder an.
