20. Breng de bijgeleverde kooimoeren in de bovenste schouwelementen aan.
21. Assembleer de delen van de bovenste schouw op het frame.
22. Bevestig de twee delen met de schroeven, zoals is aangegeven.
23. Bevestig de bovenste schouw aan het frame, tegen het plafond.
24. Breng de bijgeleverde kooimoeren in het deel van het onderste schouwelement met de vierkante gaten aan.
Opmerking: dit deel moet bij voorkeur op de achterzijde worden geïnstalleerd.
25. Assembleer de delen van het onderste schouwelement op het frame.
26. Bevestig de twee delen met de schroeven, zoals is aangegeven.
27. Plaats de schouwelementen over de kap zodat deze volledig afgedekt is..
28. Verwijder de vetfilter(s).
29. Bevestig de onderste schouwelementen met de schroeven vanaf de binnenkant van de afzuigkap, zoals is aangegeven.
30. Uitsluitend voor de versie met luchtcirculatie: Installeer het koolstoffilter
Opmerking: Sommige modellen zijn al voorzien van een koolstoffilter (dat al geïnstalleerd is of standaard is bijgeleverd). Zo niet, dan moet dit filter
worden besteld.
31. Installeer de onderste strips (haakbevestiging)
32. Installeer de bovenste strips (drukbevestiging).
Opmerking: De bovenste strips moeten op maat worden geknipt.
33. Installeer het/vetfilters(s).
Controleer of de afzuigkap goed werkt aan de hand van de paragraaf Beschrijving en gebruik van de afzuigkap.

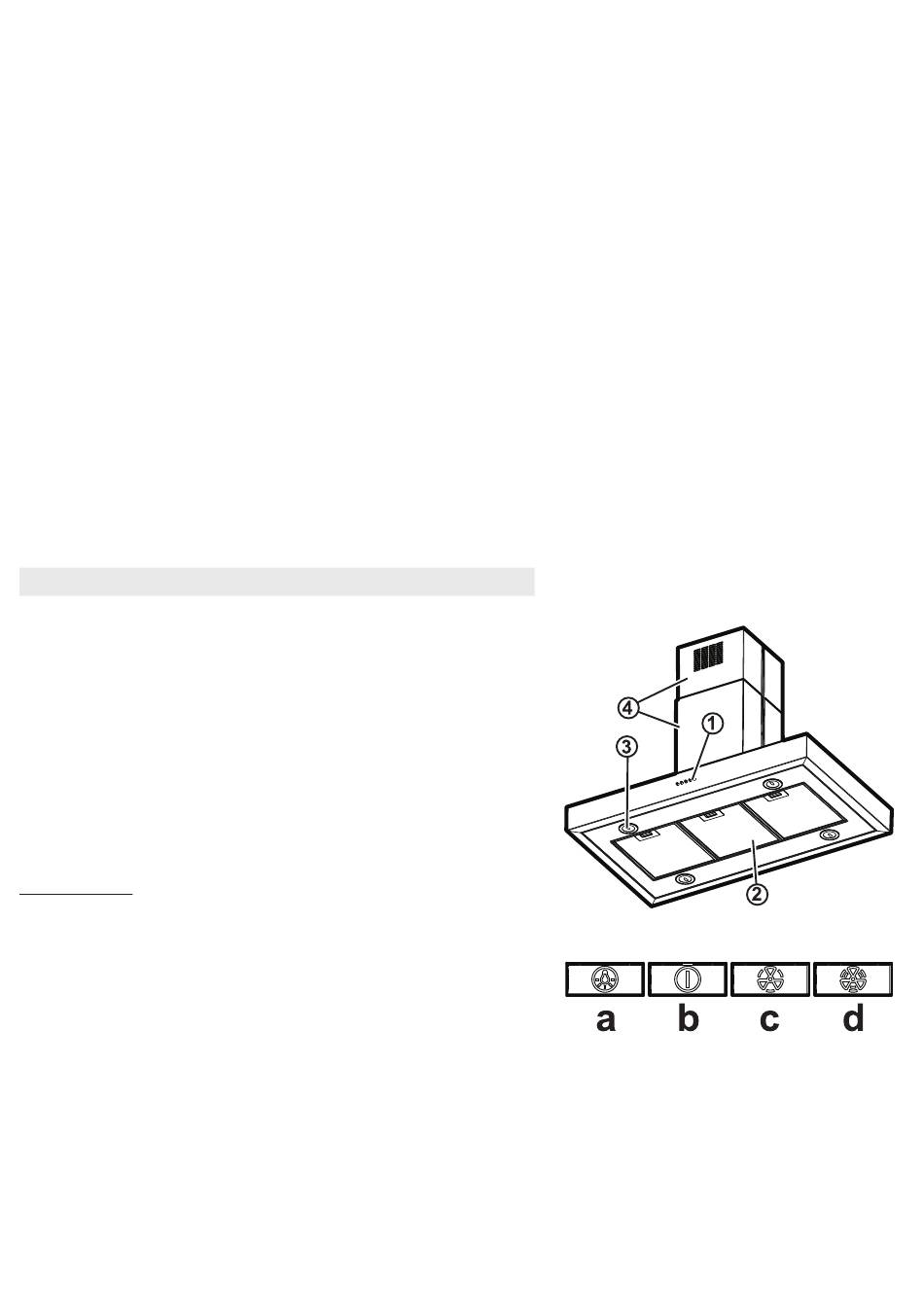

BESCHRIJVING EN GEBRUIK VAN DE AFZUIGKAP
1. Bedieningspaneel.
2. Vetfilters.
3. Halogeenlampjes.
4. Uitschuifbare schouw.
Bedieningspaneel
a. Verlichtingstoets
b. OFF/ON-toets van de motor en keuzetoets minimale afzuigsnelheid (afzuigvermogen)
c. Keuzetoets medium afzuigsnelheid (afzuigvermogen)
d. Keuzetoets maximale afzuigsnelheid (afzuigvermogen)
