Remarque : Il est conseillé de positionner le support à mi-distance entre le plafond et le support inférieur déjà soudé sur la structure.
20. Appliquez les écrous en cage fournis à l'intérieur des cheminées supérieures.
21. Assemblez les sections de la cheminée supérieure sur la structure de support.
22. Fixez les deux parties à l'aide des vis, comme indiqué.
23. Fixez la cheminée supérieure à la structure de support ; elle doit adhérer au plafond.
24. Appliquez les écrous en cage fournis à l'intérieur de la section de la cheminée inférieure présentant des fentes carrées.
Remarque : installez cette section de préférence à l'arrière.
25. Assemblez les sections de la cheminée inférieure sur la structure de support.
26. Fixez les deux parties à l'aide des vis, comme indiqué.
27. Insérez les cheminées dans le logement prévu à cet effet, au-dessus de la hotte, de façon à recouvrir complètement la hotte..
28. Retirez le(s) filtre(s) à graisses.
29. Fixez les cheminées inférieures, de l'intérieur de la hotte, à l'aide des vis, comme indiqué.
30. Uniquement pour la version Filtrante : installez le filtre à charbon.
Remarque : Certains modèles peuvent être déjà équipés d'un filtre à charbon (déjà installé ou fourni avec l'appareil). Si tel n'est pas le cas, celui-ci doit
être commandé à part.
31. Installez les caches inférieurs (fixation par crochet).
32. Installez les caches supérieurs (fixation par pression).
Remarque : Les caches supérieurs doivent être découpés sur mesure.
33. Installez le(s) filtre(s) à graisses.
Vérifiez le fonctionnement de la hotte en vous référant au paragraphe description et utilisation de la hotte.

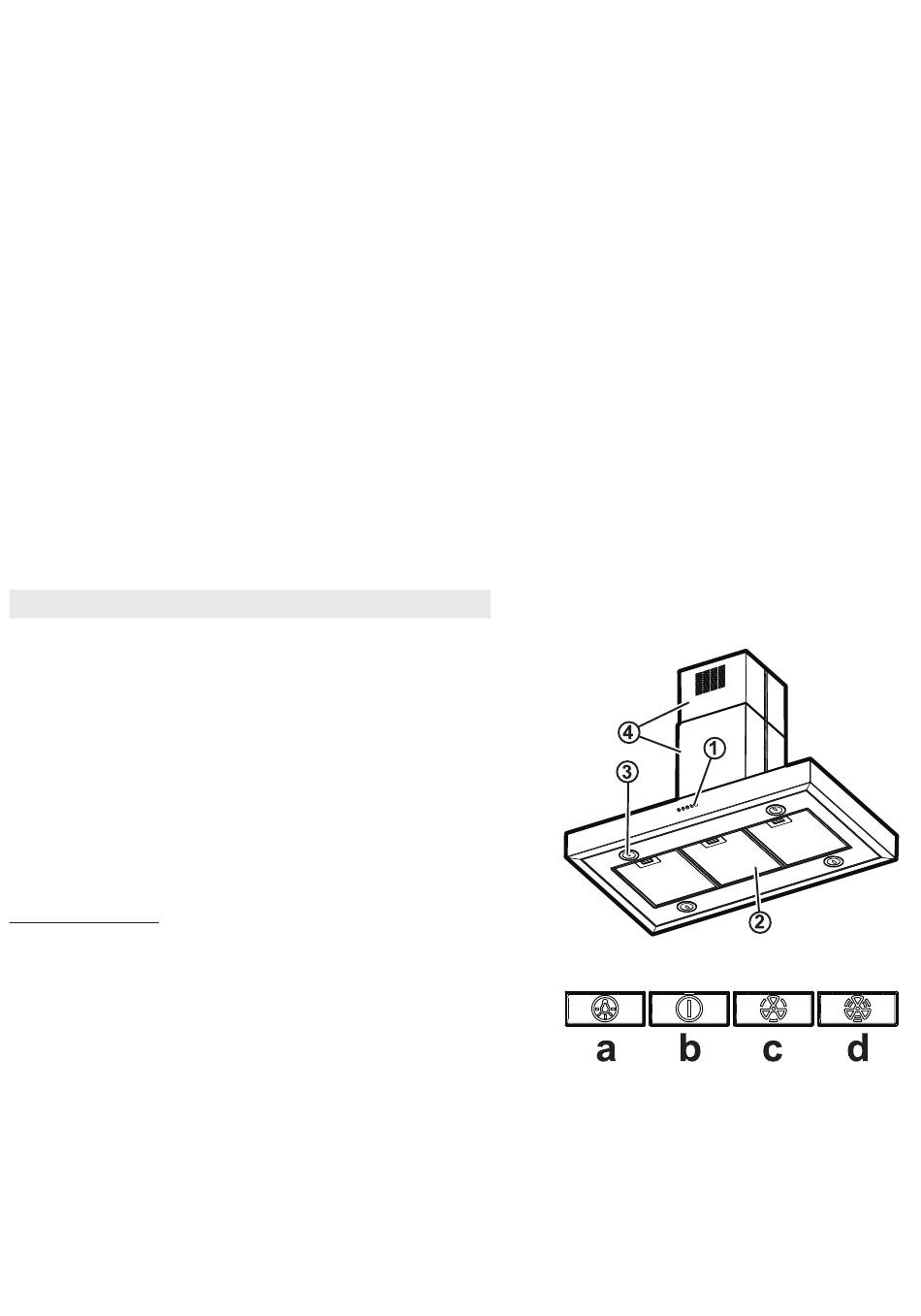

DESCRIPTION ET UTILISATION DE LA HOTTE
1. Bandeau de commande.
2. Filtres à graisses.
3. Lampes halogènes.
4. Cheminée télescopique.
Bandeau de commande
a. Interrupteur d'éclairage
b. Touche Marche/Arrêt du moteur et de sélection de la puissance minimale d'aspiration
c. Touche de sélection de la puissance moyenne d'aspiration
d. Touche de sélection de la puissance maximale d'aspiration
