PVE-proportional actuation
Kontroller max. håndtags-
vandring i neutralstilling
1. Sæt hydraulisk tryk på
systemet
2. Tilslut forsyningsspænding
(U
)
DC
(Signalspænding = 0,5 * U

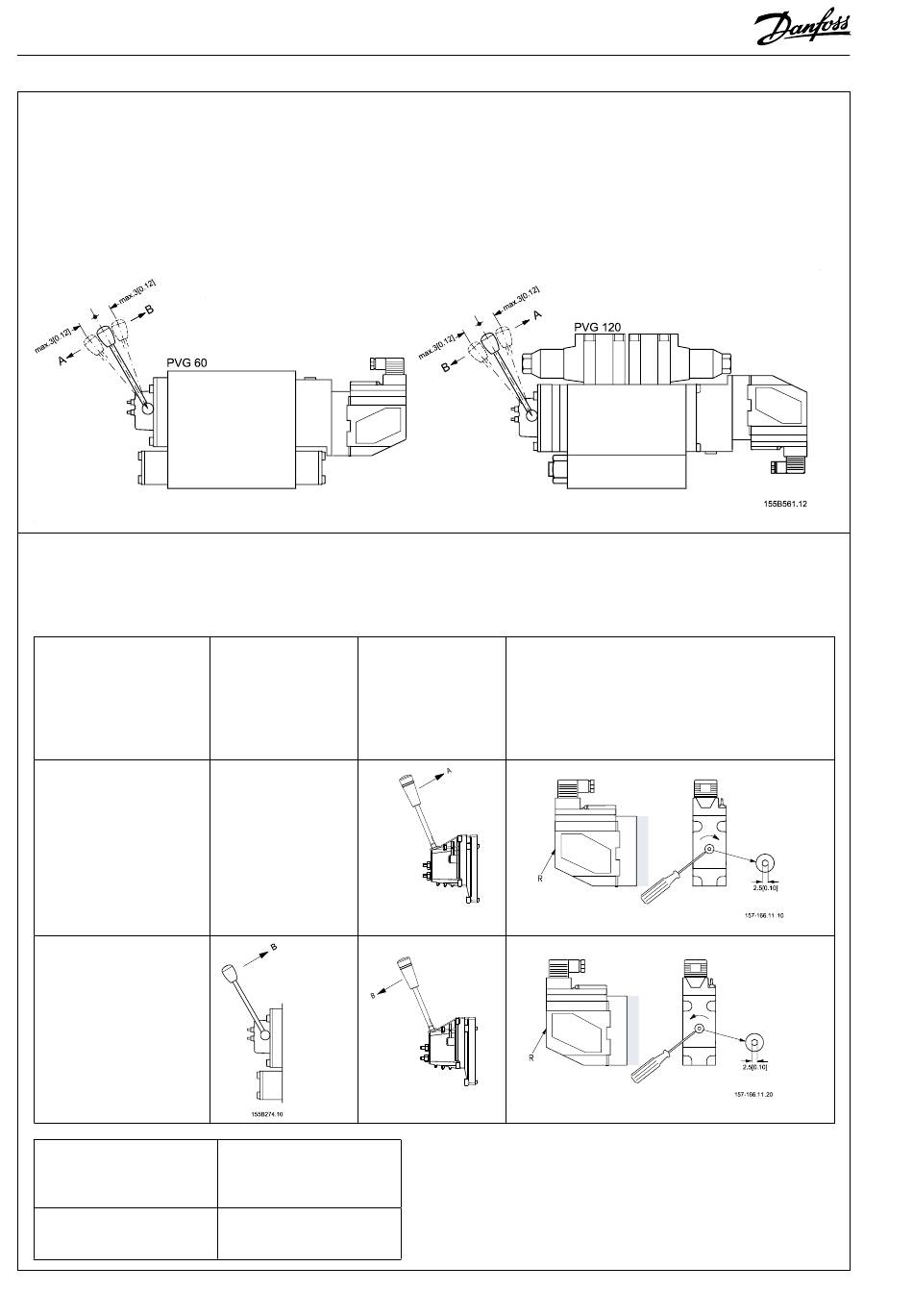

Justering af PVE når max. håndtagsvandring overskrides
Adjustment of PVE when max. lever travel is exceeded.
Justierung der PVE wenn max. Hebelwanderung überschritten wird.
Ajustage de la PVE quand la course maximale est excédée.
Overskridelse i
Lever travel exceeded in
Überschreitung der
Hebelwanderung in
La course maximale es
excédée du
A-retning
Direction A
A-Richtung
Sense A
B-retning
Direction B
B-Richtung
Sense B
Transducer omdrejning
Turn of transducer
Transducerdrehung
Rotation du transducteur
1/4
1/2
3/4
2
Check max. lever travel in
neutral position
1. Make sure the system is
supplied with hydraulic
power
2. Connect supply voltage (U
)
(Signal voltage = 0,5 * U
DC
PVG 60
PVG 120
Håndtagsbevægelse
Movement of lever
Hebelweg
Mouvement du manipulateur
1.5 mm
3.0 mm
4.5 mm
520L0352 • Rev BB • Mar 2014
Max. Hebelwanderung in
Neutralstellung
kontrollieren
1. Das System unter
hydraulischen Druck setzen
)
2. Versorgungsspannung (U
DC
)
anschliessen
DC
(Signalspannung = 0,5 * U
Omdrejningsretning for justering af positionstransducer
Direction of rotation for adjustment of position
transducer
Drehrichtung beim justieren des Positionstransducers
Sens de rotation pour l'ajustage du transducteur de
position
V310093.A
V310133.A
Contrôler la course maximale du
manipulateur en position
neutre
1. S'assurer que le circuit
hydraulique est fourni d'huile
)
2. Connecter la tension
DC
d'alimentation (U
)
DC
)
(Tension de commande =
DC
0,5 * U
)
DC
R: Fjern prop
R: Remove plug
R: Stopfen entfernen
R: Enlever le bouchon
