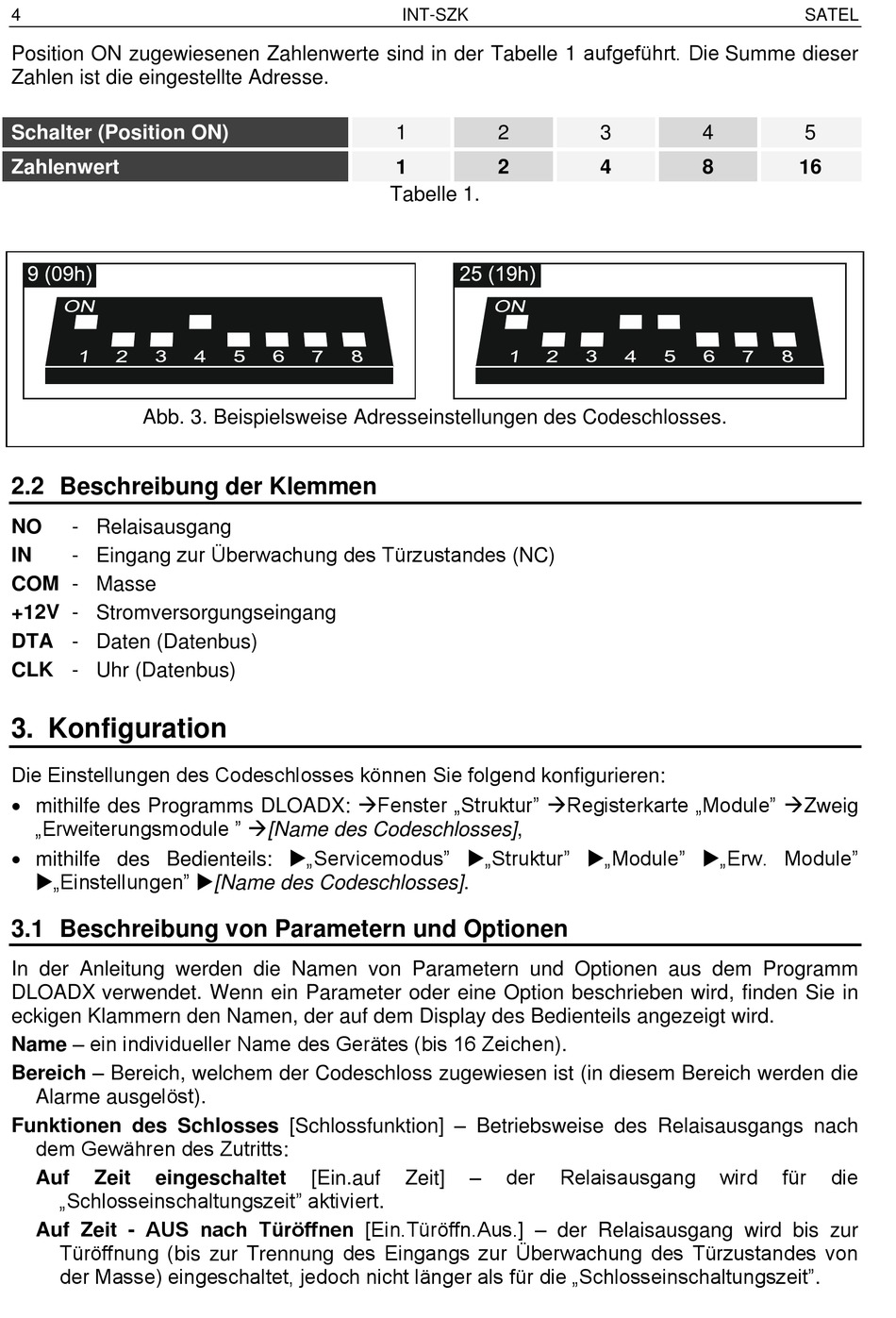

4
Position ON zugewiesenen Zahlenwerte sind in der Tabelle 1 aufgeführt. Die Summe dieser
Zahlen ist die eingestellte Adresse.
Schalter (Position ON)
Zahlenwert
Abb. 3. Beispielsweise Adresseinstellungen des Codeschlosses.
2.2 Beschreibung der Klemmen
NO
- Relaisausgang
- Eingang zur Überwachung des Türzustandes (NC)
IN
COM - Masse
+12V - Stromversorgungseingang
DTA - Daten (Datenbus)
CLK - Uhr (Datenbus)
3. Konfiguration
Die Einstellungen des Codeschlosses können Sie folgend konfigurieren:
mithilfe des Programms DLOADX: Fenster „Struktur" Registerkarte „Module" Zweig
„Erweiterungsmodule " [Name des Codeschlosses],
mithilfe des Bedienteils: „Servicemodus" „Struktur" „Module" „Erw. Module"
„Einstellungen" [Name des Codeschlosses].
3.1 Beschreibung von Parametern und Optionen
In der Anleitung werden die Namen von Parametern und Optionen aus dem Programm
DLOADX verwendet. Wenn ein Parameter oder eine Option beschrieben wird, finden Sie in
eckigen Klammern den Namen, der auf dem Display des Bedienteils angezeigt wird.
Name – ein individueller Name des Gerätes (bis 16 Zeichen).
Bereich – Bereich, welchem der Codeschloss zugewiesen ist (in diesem Bereich werden die
Alarme ausgelöst).
Funktionen des Schlosses [Schlossfunktion] – Betriebsweise des Relaisausgangs nach
dem Gewähren des Zutritts:
Auf
Zeit
eingeschaltet
„Schlosseinschaltungszeit" aktiviert.
Auf Zeit - AUS nach Türöffnen [Ein.Türöffn.Aus.] – der Relaisausgang wird bis zur
Türöffnung (bis zur Trennung des Eingangs zur Überwachung des Türzustandes von
der Masse) eingeschaltet, jedoch nicht länger als für die „Schlosseinschaltungszeit".
INT-SZK
1
1
Tabelle 1.
–
[Ein.auf
Zeit]
2
3
2
4
der
Relaisausgang
SATEL
4
5
8
16
wird
für
die
