ELEKTRISCHE ANSCHLÜSSE
4

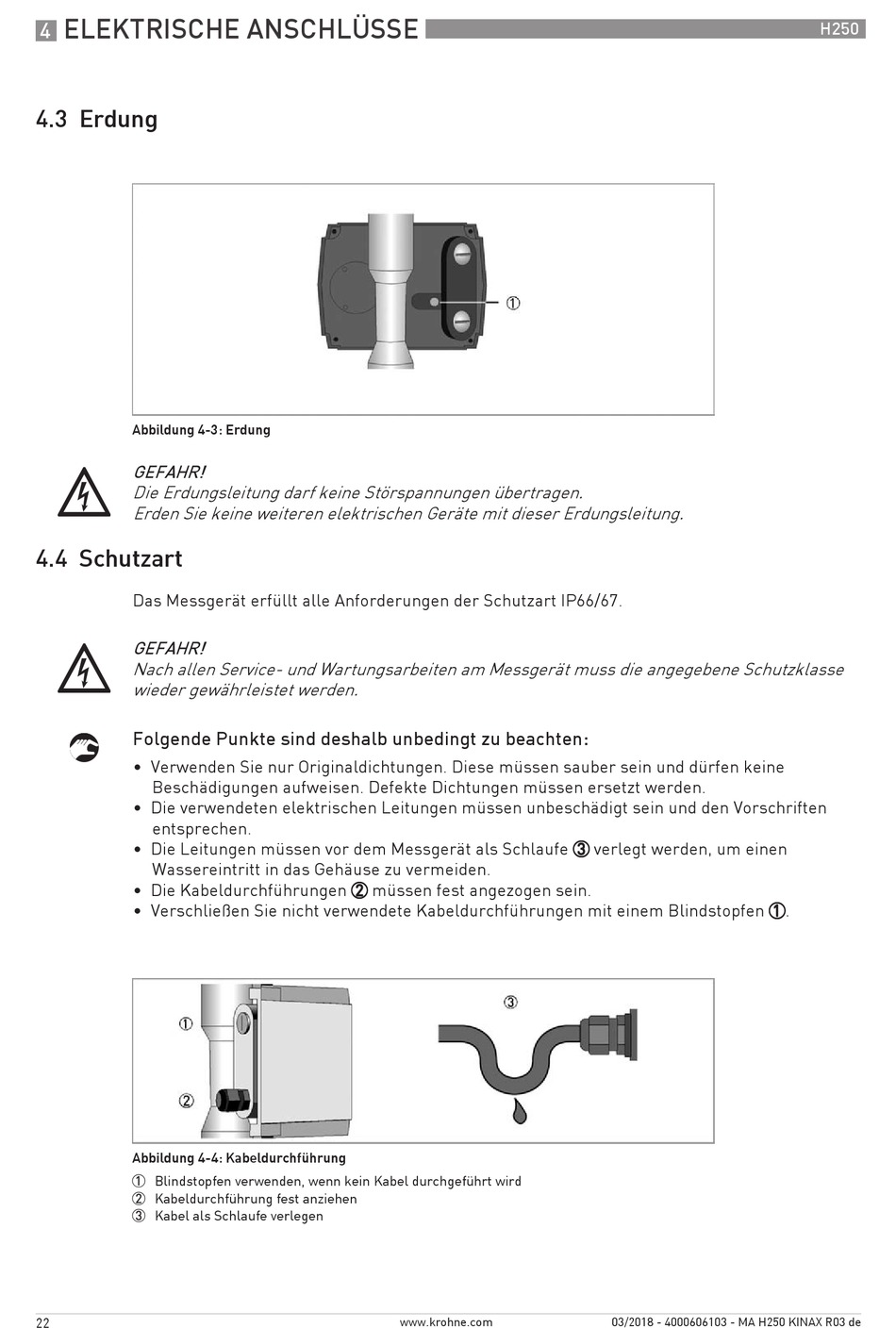

4.3 Erdung

Abbildung 4-3: Erdung
GEFAHR!
Die Erdungsleitung darf keine Störspannungen übertragen.
Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung.

4.4 Schutzart

Das Messgerät erfüllt alle Anforderungen der Schutzart IP66/67.
GEFAHR!
Nach allen Service- und Wartungsarbeiten am Messgerät muss die angegebene Schutzklasse
wieder gewährleistet werden.
Folgende Punkte sind deshalb unbedingt zu beachten:
• Verwenden Sie nur Originaldichtungen. Diese müssen sauber sein und dürfen keine
Beschädigungen aufweisen. Defekte Dichtungen müssen ersetzt werden.
• Die verwendeten elektrischen Leitungen müssen unbeschädigt sein und den Vorschriften
entsprechen.
• Die Leitungen müssen vor dem Messgerät als Schlaufe 3 3 3 3 verlegt werden, um einen
Wassereintritt in das Gehäuse zu vermeiden.
• Die Kabeldurchführungen 2 2 2 2 müssen fest angezogen sein.
• Verschließen Sie nicht verwendete Kabeldurchführungen mit einem Blindstopfen 1 1 1 1 .
Abbildung 4-4: Kabeldurchführung
1 Blindstopfen verwenden, wenn kein Kabel durchgeführt wird
2 Kabeldurchführung fest anziehen
3 Kabel als Schlaufe verlegen
