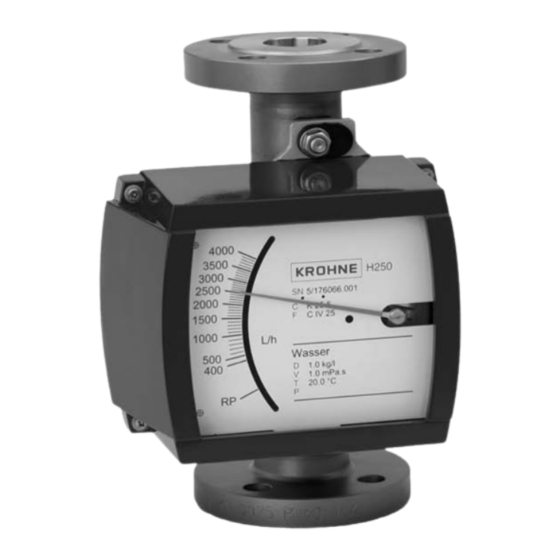

- Seite 1 H250 H250 H250 H250 Handbuch Handbuch Handbuch Handbuch Schwebekörper-Durchflussmessgerät © KROHNE 08/2012 - 4000210902 MA H250-R02-de...
- Seite 2 IMPRESSUM ::::::::::::::::::::::::::::::::::::::: Alle Rechte vorbehalten. Jegliche Vervielfältigung dieser Dokumentation, gleich nach welchem Verfahren, ist ohne vorherige schriftliche Genehmigung durch die KROHNE Messtechnik GmbH, auch auszugsweise untersagt. Änderungen ohne vorherige Ankündigungen bleiben vorbehalten. Copyright 2012 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Str. 5 - 47058 Duisburg (Deutschland) www.krohne.com...
-
Seite 3: Inhaltsverzeichnis
4.4.1 Anzeige M10 .......................... 34 4.4.2 Spannungsversorgung - Stromausgang ................34 4.4.3 Schaltausgänge B1 und B2....................37 4.4.4 Schaltausgang B2 als Pulsausgang ..................39 4.4.5 Anschluss Reseteingang R ....................40 4.5 Erdungsanschlüsse ......................40 4.6 Schutzart......................... 41 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 4 7.5.1 Allgemeine Informationen ....................62 7.5.2 Formular (Kopiervorlage) zur Rücksendung eines Geräts ..........63 7.6 Entsorgung ........................63 8 Technische Daten 8.1 Funktionsprinzip......................64 8.2 Technische Daten ......................65 8.3 Abmessungen und Gewichte..................76 8.4 Messbereiche ......................... 80 www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 5: Sicherheitshinweise
Verwendung und Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber dem Messstoff liegt allein beim Betreiber. Der Hersteller haftet nicht für Schäden, die aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch entstehen. Verwenden Sie keine abrasiven Messstoffe und keine Messstoffe mit Festsoffpartikeln oder hohen Viskositäten. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 6: Zertifizierungen
E-Mail) Sicherheitslücken aufweisen kann. Ein lückenloser Schutz der Daten vor dem Zugriff durch Dritte ist nicht möglich. Der Nutzung von im Rahmen der Impressumspflicht veröffentlichten Kontaktdaten durch Dritte, zur Übersendung von nicht ausdrücklich angeforderter Werbung und Informationsmaterialien, wird hiermit ausdrücklich widersprochen. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 7: Haftungsausschluss
Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 8: Sicherheitszeichen Und Verwendete Symbole
Dieses Symbol verweist auf alle wichtigen Konsequenzen aus den vorangegangenen Aktionen. 1.4 Sicherheitshinweise für den Betreiber VORSICHT! Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal vorgenommen werden. Die regionalen Arbeitsschutz- und Sicherheitsvorschriften sind unbedingt einzuhalten. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 9: Gerätebeschreibung
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. Abbildung 2-1: Lieferumfang 1 Messgerät in bestellter Ausführung 2 Für Anzeige M10 - Magnetstift 3 Für Anzeige M10 - Schlüssel 4 Dokumentation 5 Zertifikate, Kalibrierzeugnis (nur nach Auftrag) 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 10: Geräteausführung
• 12-stelliger Durchflusszähler mit externer Rücksetzung (Batchbetrieb) Als Option gibt es Ausführungen: • H250 mit Anzeige M9 als Hochtemperaturausführung HT • H250 mit Anzeige M9 mit erhöhtem Schlag- und Korrosionsschutz (Sonderlackierung) • H250 mit Anzeige M9 in Edelstahlausführung www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... - Seite 11 GERÄTEBESCHREIBUNG H250 Abbildung 2-3: Geräteauführungen M8 1. H250/RR/M8EG • Elektronische Bargraph-Anzeige • 2-Leiter Stromausgang 4...20 mA, HART -Kommunikation 2. H250/RR/M8MG • Örtliche Anzeige ohne Hilfsenergie • 2 Grenzwertgeber, 2-Leiter, Typ NAMUR oder NAMUR sicherheitsgerichtet 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 12: Schwebekörper-Dämpfung
Die Dämpfungshülse besteht je nach Messstoff und Anwendung aus HochIeistungskeramik oder PEEK. Eine Schwebekörper-Dämpfung kann auch beim Anwender nachgerüstet werden (Siehe Service). Einsatz einer Dämpfung • Bei Gasmessung mit CIV- und DIV-Schwebekörpern. • Bei TIV-Schwebekörper (nur für H250/RR und H250/HC) mit einem Betriebsvordruck: Nennweite nach Betriebsvordruck EN 1092-1 ASME B16.5... -
Seite 13: Typschild
6 Ex-Daten 7 Elektrische Anschlussdaten 8 Internetseite Zusatzkennzeichnung an der Anzeige • SN - Seriennummer • SO - Verkaufsauftrag / Position • PA - Auftrag • Vx - Produktkonfigurator Code • AC - Artikel Code 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 14: Bezeichnungsschlüssel
S1 - ein SIL2 Kontakt nach IEC 61508 S2 - zwei SIL2 Kontakte nach IEC 61508 9 Explosionsschutz Ex - Explosionsgeschütztes Betriebsmittel 10 SIL SK - SIL2 Konformität der Grenzwertgeber nach IEC61508 * nicht belegte Stellen entfallen (keine Leerstellen) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 15: Installation
3.2 Lagerung • Lagern Sie das Messgerät trocken und staubfrei. • Vermeiden Sie direkte dauerhafte Sonneneinstrahlung. • Lagern Sie das Messgerät in der Originalverpackung. • Die zulässigen Lagertemperaturen betragen -40...+80°C / -40...+176°F für Standardgeräte. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 16: Einbaubedingungen
Die Leitungen sind zentrisch und möglichst spannungsfrei auf die Anschlussbohrungen des • Messgerätes zu führen. Die Rohrleitungen sind gegebenenfalls abzufangen, um die Übertragung von Vibrationen auf • das Messgerät zu reduzieren. Verlegen Sie Signalkabel nicht direkt neben Kabeln für die Energieversorgung. • www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 17: Anzugsmomente
4 x M 16 4 x 5/8“ 8 x 5/8“ 3“ 150/300 8 x M 16 4 x 5/8“ 8 x ¾“ 4“ 150/300 8 x M 16 8 x 5/8“ 8 x ¾“ 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 18: Magnetfilter
Druckverlust eine optimale Wirkung erzielt wird. Zum Schutz gegen Korrosion sind die Magnete einzeln mit PTFE umhüllt. Werkstoff: 1.4571 Magnetfilter 1 Typ F - Passstück mit Flansch - Baulänge 100 mm 2 Typ FS - Passstück ohne Flansch - Baulänge 50 mm www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 19: Wärmeisolierungen
Das gilt in gleicher Weise für die Anzeigen M8 und M10. VORSICHT! Die Wärmeisolierung 1 darf maximal bis an die Gehäuserückseite 2 reichen. Der Bereich der Kabeleinführungen 3 muss frei zugänglich sein. Abbildung 3-2: Isolierung - Schnittbild 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 20: Elektrische Anschlüsse
Sämtliche Arbeiten am elektrischen Teil des Messgeräts dürfen nur von entsprechend ausgebildeten Fachkräften ausgeführt werden. INFORMATION! Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht. Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 21: Elektrischer Anschluss Anzeige M8
1 Schleppzeiger, Schaltpunktanzeige 2 Grenzwertgeber 3 Anschlussplatine 4 Anschlussklemme 4.2.2 Anzeige M8E - Stromausgang Abbildung 4-2: Elektrischer Anschluss M8EG 1 Klemmenanschluss 2 Hilfsenergie 14,8...30 VDC 3 Messsignal 4...20 mA ® 4 Externe Bürde, HART Kommunikation 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 22: Spannungsversorgung M8 Mit Galvanischer Trennung
Die erforderliche Versorgungsspannung lässt sich nach folgender Gleichung berechnen: 22 mA + 14,8 V ext. wobei = die minimale Versorgungsspannung und ext. = der gesamte Messschleifenwiderstand ist. INFORMATION! Die Stromversorgung muss mindestens 22 mA liefern können. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 23: Parametrierung
Kommunikation kann der aktuelle Durchfluss übertragen werden. Ein Durchflusszähler kann parametriert werden. Zwei Grenzwerte können eingestellt und überwacht werden. Die Grenzwerte sind entweder Durchflusswerten zugeordnet oder dem Überlauf des Zählers. Die Grenzwerte sind auf dem Display nicht dargestellt. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 24: Elektrischer Anschluss Anzeige M9
Die Anschlussklemmen sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. Die eingebauten Grenzwertgeber-Typen sind dem Typschild der Anzeige zu entnehmen. Elektrischer Anschluss der Grenzwertgeber Kontakt Klemmen Nr. Anschluss 2-Leiter NAMUR Anschluss 3-Leiter www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 25: Grenzwerteinstellung
• Skale beiseite schieben • Arretierungsschraube 3 etwas lösen • Skale bis zum Einrastpunkt zurückschieben • Kontaktzeiger 1 und 2 auf den gewünschten Schaltpunkt einstellen Nach der Einstellung: Die Kontaktzeiger mit der Arretierungsschraube 3 fixieren. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 26 MIN 1 NAMUR ≤ 1 mA MIN 2 NAMUR ≥ 3 mA MAX 1 NAMUR ≥ 3 mA MAX 2 NAMUR INFORMATION! Mit dem 3-Leiter Grenzwertgeber lassen sich MinMin oder MaxMax Varianten nicht realisieren. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 27: Anzeige M9 - Stromausgang Esk2A
In diesen Fällen ist eine Funktionskleinspannung mit sicherer galvanischer Trennung (PELV) empfohlen. 1 Klemmenanschluss 2 Messumformerspeisetrenner mit galvanischer Trennung 3 Hilfsenergie (siehe Angaben Speisetrenner) 4 Messsignal 4...20 mA ® 5 Externe Bürde, HART Kommunikation 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 28: Hart ® Kommunikation
Kommunikation mit dem ESK durchgeführt, beeinträchtigt sie in keiner Weise die analoge Messwertübertragung (4...20 mA). ® Ausnahme bei Multidrop-Betrieb. Im Multidrop-Betrieb können maximal 15 Geräte mit HART Funktion parallel betrieben werden, wobei deren Stromausgänge inaktiv geschaltet werden (I ca. 4 mA pro Gerät). www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... - Seite 29 • Arbeitsbereich der internen Referenzspannung • Signalerfassung innerhalb der Messgrenzen der internen Sensoren • Temperaturkompensation der internen Sensoren • Kalibrierung bezogen auf die Applikation • Plausibilität des Durchflusszählwertes • Plausibilität zwischen physikalischem Einheiten System und ausgewählter Einheit 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 30: Anzeige M9 - Profibus Pa (Esk3-Pa)
Anschluss Abbildung 4-5: Anschluss ESK3-PA 1 Signalanschluss 2 Schirmung, Erdung Eine Vertauschung der Polarität hat keinen Einfluss auf die Funktionalität. Der Kabelschirm sollte mit minimaler Länge an die Funktionserde FE angeschlossen werden. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 31: Anzeige M9 - Summenzähler (Esk-Z)
Als Hilfsenergie wird eine Funktionskleinspannung mit einer sicheren galvanischen Trennung (PELV) nach VDE 0100 Teil 410 benötigt. Alle an den Messkreis S+ und S- angeschlossenen Instrumente (Schreiber, Anzeiger) werden in Reihe geschaltet. Wird dieser Messkreis nicht benötigt, so ist eine Kurzschlussbrücke 3 erforderlich. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 32: Einstellungen - Anzeigemodi
Einstellungen durch Drücken einer Taste im Einschaltmoment Abbildung 4-8: Einstellungen des Zählers im Einschaltmoment Taste RESET - mA Abgleich Taste 1 - Displaytest Taste 2 - Änderung des Umrechnungsfaktors Taste 3 - Software Hardware Version (Info) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 33: Zählerüberlauf
Im Moment des Einschaltens die Taste RESET gedrückt halten, bis drei Dezimalpunkte leuchten. • 4.00 mA einstellen • Taste 1 drücken bis Ziffer 0 erscheint • 20.00 mA einstellen • Taste 3 drücken bis Ziffer 100 erscheint • Abgleich verlassen durch Taste 2 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 34: Elektrischer Anschluss Anzeige M10
3 Schaltausgang B2 oder Pulsausgang 4 Reseteingang R 4.4.2 Spannungsversorgung - Stromausgang Der elektrische Anschluss ist verpolungssicher. Klemmenanschluss I 1 Klemmenanschluss 2 Hilfsenergie 16...32 VDC 3 Messsignal 4...20 mA ® 4 Externe Bürde, HART Kommunikation www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 35: Spannungsversorgung M10 Mit Galvanischer Trennung
Die erforderliche Versorgungsspannung lässt sich nach folgender Gleichung berechnen: 22 mA + 16 V ext. wobei = die minimale Versorgungsspannung und ext. = der gesamte Messschleifenwiderstand ist. INFORMATION! Die Stromversorgung muss mindestens 22 mA liefern können. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 36 Type Manager) zur Verfügung. Diese können kostenlos von unserer Internetseite heruntergeladen werden. ® Kommunikation kann der aktuelle Durchfluss übertragen werden. Mit der integrierten HART Der Durchflusszähler kann parametriert werden. Zwei Grenzwerte können überwacht werden. Die Grenzwerte sind entweder Durchflusswerten oder dem Zähler zugeordnet. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 37: Schaltausgänge B1 Und B2
M10 Schaltausgänge 1 Klemmenanschluss NAMUR 2 Trennschaltverstärker 3 Klemmenanschluss PNP Technik 4 Hilfenergie U ext. 5 Bürde R Wertebereich NAMUR Öffner Schließer Schaltwert erreicht < 1mA > 3mA Schaltwert nicht erreicht > 3mA < 1mA 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 38: Spannungsverlust Von B1 Und B2
1 Max. Schaltstrom I [mA] 2 Minimaler Lastwiderstand R [Ohm] 3 Hilfsenergie U ext. Spannungsverlust von B1 und B2 1 Lastwiderstand R 100 Ohm 2 Lastwiderstand R 1000 Ohm 3 Spannungsverlust U 4 Hilfsenergie U ext. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 39: Schaltausgang B2 Als Pulsausgang
Stromausgang und dem Ausgang B1 getrennt ist. Er kann als niederohmiger Ausgang oder als NAMUR Ausgang betrieben werden. Abbildung 4-13: Daten Pulsausgang = 10 Hz Die Pulsbreite t kann im Menü der Anzeige von 30...500 ms konfiguriert werden. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 40: Anschluss Reseteingang R
Ist der Eingang als AKTIV LO eingestellt, führt eine Unterbrechung zu Rücksetzen des Zählers. 4.5 Erdungsanschlüsse Abbildung 4-15: Erdanschlüsse 1 Anzeige M8 2 Anzeige M9 3 Anzeige M10 GEFAHR! Die Erdungsleitung darf keine Störspannungen übertragen. Erden Sie keine weiteren elektrischen Geräte mit dieser Erdungsleitung. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 41: Schutzart
ELEKTRISCHE ANSCHLÜSSE H250 4.6 Schutzart Das Messgerät H250 erfüllt alle Anforderungen gemäß Schutzart IP Anzeige Schutzart IP65/67 IP65 IP66/67 GEFAHR! Nach allen Service- und Wartungsarbeiten am Messgerät muss die angegebene Schutzklasse wieder gewährleistet werden. Folgende Punkte sind deshalb unbedingt zu beachten. -
Seite 42: Inbetriebnahme
Anschließend führt das Gerät einen Selbsttest durch und schaltet in den Messmodus. Dabei werden alle für den Kunden voreingestellten Parameter analysiert, auf Plausibilität geprüft und der aktuelle Messwert wird angezeigt. Betrieb INFORMATION! Das Messgerät ist wartungsarm. Beachten Sie die Einsatzgrenzen hinsichtlich Messstoff- und Umgebungstemperatur. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 43: Betrieb
Die mechanischen Bedientasten und die Bedientasten für den Magnetstift sind in ihrer Funktion gleich. Zur Beschreibung der Bedienfunktionen in dieser Dokumentation werden die Tasten als Symbol dargestellt: Taste Symbol Enter ↑ aufwärts → rechts Tabelle 6-1: Bedientasten M10 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 44: Grundlagen Der Bedienung
Messbetrieb Hauptmenü Untermenü Funktion Editieren ↑ ↑ ↑ → ↑ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ ^ Tabelle 6-3: Navigation Menüstruktur www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 45: Einstellungen Im Menü Ändern
3x ^ ^ ^ ^ 7200 END&EINH. 6.2.4 Maßnahmen bei fehlerhafter Anzeige Bei nicht plausiblen Anzeigen am Display bzw. Reaktionen auf Tastaturbefehle müssen Sie einen Harware Reset durchführen. Schalten Sie die Versorgungsspannung AUS und wieder EIN. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 46: Übersicht Über Die Wichtigsten Funktionen Und Anzeigen
ImpGal/s ImpGal/min ImpGal/h ImpGal/d Masse g/min Flüssigkeiten, Dämpfe, Gase kg/s kg/min kg/h kg/d t/min lb/s lb/min lb/h short t/min short t/h short t/d long t/h long t/d www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 47: Fehlermeldungen Anzeige M10
Messstelle während Abgleich auf manuelle Kontrolle schalten NO TEMP. Fehler Das Gerät muss mit Angabe des Fehlers an COMPENSATION Sensortemperatur- den Hersteller zur Überprüfung kompensation des zurückgeschickt werden. Gerätes ist fehlerhaft oder nicht durchgeführt. = ggf. Messfehler 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 48 3.12 aktiviert oder deaktiviert ist) gesättigt und ist nicht mehr mit dem Messwert gekoppelt. ® DDs ("Treiber“) für HART Tools, Prozessleittechnik (z.B. Siemens PDM oder AMS) PACTware™ ® und HART DTMs sind im KROHNE Download Center verfügbar. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 49: Menü Anzeige M10
4% EIN 6% AUS 3.15 Eingangscode NEIN INFORMATION! Das Messgerät wurde werksseitig entsprechend der Kundenbestellung voreingestellt. Daher ist eine nachträgliche Konfiguration über das Menü nur dann notwendig, wenn sich der Einsatzzweck des Messgeräts ändert. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 50: Menüstruktur
3.8 Funktion B3 3.9 Multidrop 3.10 Kalibrierung 4mA 3.11 Kalibrierung 20mA 3.12 Alarmstrom 3.13 Endwert und Einheit 3.13.1 Durchfluss 3.13.2 Zähler 3.14 Schleichmengenunterdrückung SMU 3.14.1 Kontrolle 3.14.2 Einschaltwert 3.14.3 Ausschaltwert 3.15 Eingangscode 3.16 Grundeinstellung www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 51: Menü Erläuterungen
DFL. WERT B1 ZHL.WERT B2 siehe ZHL. WERT B1 PUL. WERT B2 B2 = Pulsausgang Hinweis: Einstellungen unter Menü 3.6 Pulsbreite und 3.7 Pulse/Einheit 1.2.2 AUSGANG B2 HYST.B2 siehe HYST. B1 DISPLAY DURCHFLUSS ZAEHLER DURCHF&ZAEHL PROZENT 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 52 Der Ausgang B1 ist im normalen Zustand geöffnet. Tritt der Alarmfall ein, so schließt dieser Kontakt. FUNKTION B2 INAKTIV Siehe FUNKTION B1 SCHALTPUNKT Siehe FUNKTION B1 ZAEHLERLIM Siehe FUNKTION B1 PULSAUSGANG Der Ausgang B2 generiert Pulse bis maximal 10 Hz in Abhängigkeit des aktuellen Durchflusswertes. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
- Seite 53 3.13 END & EINH. Durchflusseinheit und der Endwert können geändert werden. Hinweis: Ein Wechsel von Volumen- zu Masse-Durchflussmessung ist nur durch eine neue Kalibrierung möglich. 3.13.1 DURCHFLUSS Einheitenliste siehe Kapitel 7.4 des Handbuches 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
- Seite 54 Das Display visualisiert die gewünschte Tastenkombination. NEIN 3.16 GRUNDEINST. Mit diesem Menüpunkt kann die kalibrierte Grundeinstellung gewählt werden. Dies kann hilfreich sein, wenn Betriebsdaten mehrfach geändert wurden. Mit diesem Menüpunkt ist es nicht möglich die Kalibrierung zurückzusetzen. NEIN www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 55: Service
Schwebekörperfänger in das Messteil einsetzen. Dabei muss die obere Schwebekörperführungsstange durch die Mittelbohrung des Fängers geführt werden. • Den Sprengring ins Messteil einsetzen. • Das Gerät wieder in die Rohrleitung einbauen. VORSICHT! Ohne eine Nachkalibrierung ist mit einem zusätzlichen Messfehler zu rechnen. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 56: Nachrüstung Schwebekörperdämpfung
Grenzwertgebern ist zu beachten, dass beim Einbau der Zeigerdämpfung (Wirbelstrombremse) kurzzeitig Zeigerbewegungen auftreten können, die möglicherweise einen Fehlalarm auslösen oder den Stromausgang peakartig verändern können. Die Wirbelstrombremse besteht aus zwei Teilen: 1 Spannschraube 2 Wirbelstrombremse www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 57: Nachrüstung Grenzwertgeber
• Kontaktzeiger 1 mittig zusammenführen. • Den Kontakteinschub in die dritte Nut der Halterung einschieben bis der Halbkreis 3 den Zeigerzylinder umschließt. Die Anschlussklemmen des Kontakteinschubes sind steckbar ausgeführt und können zum Anschließen der Leitungen abgenommen werden. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 58: Austausch - Nachrüstung Esk2A
Eigenschaften und Möglichkeiten des Programmes • Geräte-Identifikation • Geräteadresse • Serien-Nummer • Messstellenbezeichnung • Digitale Messwertabfrage in Durchflusseinheiten, % und mA • Test / Einstellfunktionen • Abgleich 4,00 und 20,00 mA • Stromausgang setzen auf jeden beliebigen Wert www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 59: Summenzähler
Einbau • Die vorhandene Skale herausschieben. • Durchflusszählereinheit in die mittlere Schiene des Modulträgers einschieben. • Die neue Skale in den Modulträger einschieben. • Dabei Skale leicht anheben, bis der Skalenausbruch das Zählerdisplay umrahmt. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 60: Ersatzteilverfügbarkeit
Schwebekörper DIVT 55, 1.4404 X253044000 Set Schwebekörperfänger; standard (1 Fänger, 1 Sprengring) X253050100 Set Schwebekörperfänger; Gasdämpfung (ZrO X253050200 Set Schwebekörperfänger; Gasdämpfung (PEEK) X253050300 Dämpfungsbuchse (14x10) ZrO inkl. 2x Sprengring X253053100 Dämpfungsbuchse (14x10) PEEK inkl. 2x Sprengring X253053200 www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... - Seite 61 Set Gehäusebefestigungsteile (1Paar) X251021300 Zeigersystem, komplett X251022100 Wirbelstrombremse X251022200 Skala bedruckt (Seriennummer erforderlich) auf Anfrage Skala blanko X251023200 Skala bedruckt mit Zählerausschnitt (Seriennummer erforderlich) auf Anfrage Skala blanko mit Zählerausschnitt X251023400 weitere Ersatzteile auf Anfrage 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 62: Verfügbarkeit Von Serviceleistungen
• Hohlräume frei von gefährlichen Substanzen sind. dem Gerät eine Bescheinigung beigefügt werden, mit der bestätigt wird, dass der Umgang • mit dem Gerät sicher ist und in der das verwendete Produkt benannt wird. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 63: Formular (Kopiervorlage) Zur Rücksendung Eines Geräts
Wir haben alle Hohlräume des Geräts gespült und neutralisiert. Wir bestätigen hiermit, dass bei der Rücklieferung dieses Messgeräts keine Gefahr für Menschen und Umwelt durch Messstoffreste ausgeht! Datum: Unterschrift: Stempel: 7.6 Entsorgung VORSICHT! Für die Entsorgung sind die landesspezifischen Vorschriften einzuhalten. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 64: Technische Daten
TECHNISCHE DATEN H250 8.1 Funktionsprinzip Das Durchflussmessgerät H250 arbeitet nach dem Schwebekörper-Messprinzip. Das Messteil besteht aus einem Metallkonus, in dem sich ein Schwebekörper frei auf und ab bewegen kann. Das Durchflussmessgerät wird von unten nach oben durchströmt. Der Schwebekörper stellt sich so ein, dass die an ihm angreifende Auftriebskraft A, der Formwiderstand W und sein Gewicht G im Gleichgewicht sind: G = A + W. -
Seite 65: Technische Daten
Betriebs- und Norm- Volumendurchfluss Messgenauigkeit Richtlinie VDI / VDE 3513, Bl. 2 (q = 50%) H250 /RR /HC /F 1,6% H250/C (Keramik, PTFE) 2,5% H250H, H250U, H250 (100 : 1) Einsatzbedingungen Temperatur Temperatur Temperatur Temperatur Max. Betriebstemperatur TS -196..+300°C / -321...+572°F Druck... - Seite 66 2 DN100/4" nur PTFE 3 TFM/PTFE (elektrisch nicht-leitend) INFORMATION! H250/C - DN100 / 4" nur PTFE H250/F: messstoffberührte Flächen Ra ≤0,8 μm, optional ≤0,6 μm Weitere Optionen: • Sonderwerkstoff auf Anfrage: z.B. SMO 254, Titan, 1.4435 • Schwebekörper-Dämpfung: Keramik oder PEEK •...
- Seite 67 TECHNISCHE DATEN H250 Temperaturen H250/M9 - mit elektrischen Komponenten [°C] Maximale Messstofftemperaturen T < +40°C < +60°C 1 amb. amb. ASME Ausführung mit Standard HT Standard HT DN15, ½", 1" ESK2A, ESK3-PA +200 +300 +180 +300 DN25 ESK2A mit Zähler...
- Seite 68 -13…+365 amb. Max. Messstofftemperatur T bei T +60°C / +140°F -25...+145 -13…+293 amb. Umgebungstemperatur T -25…+70 -13…+158 amb. Max. Messstofftemperatur T bei T +60°C / +140°F -80...+200 -112…+392 amb. Umgebungstemperatur T -40…+75 -40…+167 amb. www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
-
Seite 69: M8E Hart ® Parametrierung
Geräte Revision Physical Layer Geräte Kategorie Transmitter M8E Prozessvariable M8E Prozessvariable Durchfluss Werte [%] Signalausgang [mA] Obere Messbereichsgrenze +102,5 (±1%) 20,24...20,56 ≥21,00 Geräte Fehlererkennung >106,25 Maximal 112,5 Multi Drop Betrieb Min. U 14,8VDC ext. 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 70 02.15 Ident Nr. 4000054602 ® ESK2A HART Parametrierung Herstellername (Code) KROHNE Messtechnik (69 = 45h) Modellname ESK2A (226 = E2h) ® HART Protokoll Revision Geräte Revision Physical Layer Geräte Kategorie Transmitter ohne galvanische Trennung www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
- Seite 71 Max. Verlustleistung 250 mW T ein 80 ms feste Impulsbreite T aus abhängig vom Durchfluss U ein Ub –3 VDC U aus 0 VDC Pulswertigkeit 1 Puls = 1 Display-Zählerfortschritt (1 Liter, 1 m ...) 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
- Seite 72 M9 ESK3PA Software Geräte Stamm Datei Geräte-Profil Profils B, V3.0 Funktionsblöcke Durchfluss (AI0) Volumen oder Masse Zähler (TOT0) Volumen-Zähler Default-Einheit: [m Zähler (TOT1) Massen-Zähler Default-Einheit: [kg] Adressbereich 0...126, default 126 SAP`s Service Access Points Device Description www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
- Seite 73 Protokoll Revision Geräte Revision Physical Layer Geräte Kategorie Transmitter M10 Prozessvariable Werte [%] Signalausgang [mA] Over range +105 (±1%) 20,64...20,96 Geräte Fehlererkennung > 110 > 21,60 Maximal 112,5 Multi Drop Betrieb Lift-off voltage 12 VDC 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 74: M10 Binär Ausgang
Hilfsenergie 8...30 VDC 500 mW 100 mA M10 Reset Eingang Binäreingang galvanisch getrennt Betriebsart Reset Zähler Konfigurierbar als aktiv Hi / aktiv Lo Spannungspegel 5...30 VDC ≤ 1 mA Stromaufnahme ≥500 ms Pulslänge (aktiv) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 75: Zulassungen
NI/I/2/ABCD;T6 XP/I/1/IIC/T6 NI/I/2/IIC/T6 DIP/II,III/1/EFG/T6 S/II,III/2/FG/T6 XP/I/1/ABCD;T6 NI/I/2/ABCD;T6 XP/I/1/IIC/T6 NI/I/2/IIC/T6 DIP/II,III/1/EFG/T6 S/II,III/2/FG/T6 Nepsi Ex ia IIC T1-T6 Ex nA II T1-T6 Ex iA IIC T1-T6 Ex d IIC T1-T6 INMETRO II2G EEx d IIC T6...T1 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... -
Seite 76: Abmessungen Und Gewichte
4,86 6,22 4,49 5,91 9,14 ISO 228 ISO228 H250/F H250/F Innengewinde Innengewinde Clamp Verbindung Verschraubung verschraubt verschweißt DIN 11851 1 Edelstahl 1.4435 - EGEDG geprüft - messstoffberührende Flächen Ra ≤ 0,8 / 0,6 µm www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... -
Seite 77: Abmessungen
45,5 1,79 79,5 3,13 3,11 39,5 1,56 DN80 3" 4,14 2,88 45,5 1,79 95,5 3,76 3,11 39,5 1,56 DN100 4" 4,49 2,88 45,5 1,79 4,12 3,11 39,5 1,56 Bauhöhen siehe Geräte mit Anzeige M9 08/2012 - 4000210902 MA H250-R02-de www.krohne.com... - Seite 78 DN80…100 PN16 Flansch aseptisch (H250/F) DIN 11864 - 2 DN15…50 PN40 DN80…DN100 PN16 Messgeräte (H250/RR /HC) mit Beheizung: Messgeräte (H250/RR /HC) mit Beheizung: Messgeräte (H250/RR /HC) mit Beheizung: Messgeräte (H250/RR /HC) mit Beheizung: Beheizung mit Flanschanschluss EN 1092-1 DN15 PN40 ASME B16.5...
- Seite 79 +250°C (+482°F) minimaler Betriebsdruck Nennweite Schwebe- Ausklei- [mbar [psia] [mbar [psia] [mbar [psia] körper dung abs.] abs.] abs.] DN15...DN100 PTFE PTFE 1,45 DN15...DN80 Keramik PTFE 1,45 3,63 DN15...DN80 Keramik TFM / 1,45 1,45 1,45 Keramik 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 80: Messbereiche
TECHNISCHE DATEN H250 8.4 Messbereiche ® H250/RR - Edelstahl, H250/HC - Hastelloy Messspanne: 10 : 1 Durchflussangaben: Werte = 100% Wasser: 20°C [68°F] Luft: 20°C [68°F], 1,013 bar abs. [14,7 psia] Wasser Luft Max. Druckverlust Schwebekörper Nennweite Konus [l/h] [mbar] DN15, ½"... - Seite 81 TECHNISCHE DATEN H250 ® H250/RR - Edelstahl, H250/HC - Hastelloy Messspanne: 10 : 1 Durchflussangaben: Werte = 100% Wasser: 20°C [68°F] Luft: 20°C [68°F], 1,013 bar abs. [14,7 psia] Wasser Luft Max. Druckverlust Schwebekörper Nennweite Konus [GPH] [SCFM] [psig] DN15 1/2"...
- Seite 82 Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf Nl/h bzw Nm /h: Volumenstrom im Normzustand 0°C - 1,013 bar abs. (DIN 1343) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de...
- Seite 83 Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf SCFM bzw. SCFH: Volumenstrom im Standardzustand 15°C - 1,013 bar abs. (ISO 13443) 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 84: H250H - Horizontale Einbaulage
Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf Nl/h bzw Nm /h: Volumenstrom im Normzustand 0°C - 1,013 bar abs. (DIN 1343) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... - Seite 85 Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf SCFM bzw. SCFH: Volumenstrom im Standardzustand 15°C - 1,013 bar abs. (ISO 13443) 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
-
Seite 86: H250U - Vertikale Einbaulage
Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf Nl/h bzw Nm /h: Volumenstrom im Normzustand 0°C - 1,013 bar abs. (DIN 1343) www.krohne.com 08/2012 - 4000210902 MA H250-R02-de... - Seite 87 Richtlinie 3513. Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Referenzbedingung bei Gasmessungen: Die Durchflussmessungen bei Gasen sind zurückgeführt auf SCFM bzw. SCFH: Volumenstrom im Standardzustand 15°C - 1,013 bar abs. (ISO 13443) 08/2012 - 4000210902 MA H250-R02-de www.krohne.com...
- Seite 88 Produkte und Systeme für die Öl- und Gasindustrie • Messsysteme für die Schifffahrtsindustrie Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.:+49 (0)203 301 0 Fax:+49 (0)203 301 10389 info@krohne.de Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
