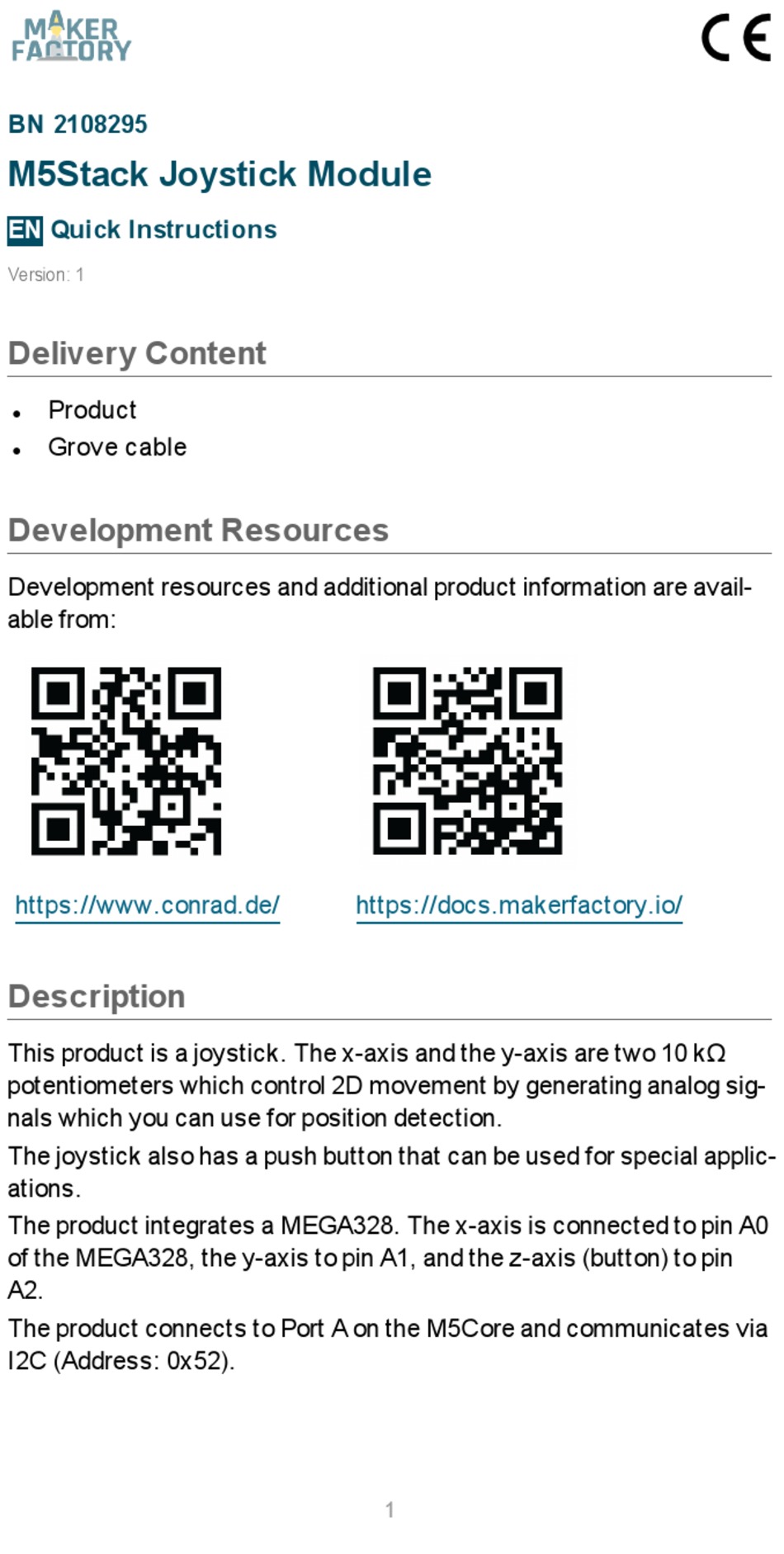

BN 2108295
M5Stack Joystick Module
EN
Quick Instructions
Version: 1
Delivery Content
Product
l
Grove cable
l
Development Resources
Development resources and additional product information are avail-
able from:
https://www.conrad.de/
Description
This product is a joystick. The x-axis and the y-axis are two 10 kΩ
potentiometers which control 2D movement by generating analog sig-
nals which you can use for position detection.
The joystick also has a push button that can be used for special applic-
ations.
The product integrates a MEGA328. The x-axis is connected to pin A0
of the MEGA328, the y-axis to pin A1, and the z-axis (button) to pin
A2.
The product connects to Port A on the M5Core and communicates via
I2C (Address: 0x52).
https://docs.makerfactory.io/
1

Werbung

loading

Verwandte Anleitungen für Maker Factory M5Stack

Inhaltszusammenfassung für Maker Factory M5Stack

  • Seite 1 BN 2108295 M5Stack Joystick Module Quick Instructions Version: 1 Delivery Content Product Grove cable Development Resources Development resources and additional product information are avail- able from: https://www.conrad.de/ https://docs.makerfactory.io/ Description This product is a joystick. The x-axis and the y-axis are two 10 kΩ...

  • Seite 2: Specifications

    Features Supports UIFlow (Blockly, Python), Arduino® Two Lego compatible holes Applications Game controller Robot remote control Pinout / Pin Map M5Core GPIO22 GPIO21 Product Specifications Input Voltage 5 V/DC x-axis: 10 - 250 y-axis: 10 - 250 Output Value z-axis (button): 0 (released) 1 (pressed) Protocol...

  • Seite 3: Legal Notice

    Legal Notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D- 92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data pro- cessing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.

  • Seite 4: Ressourcen Für Entwickler

    BN 2108295 M5Stack Joystick-Modul Kurzanleitung Version: 1 Lieferumfang Produkt Grove Kabel Ressourcen für Entwickler Ressourcen für Entwickler und zusätzliche Informationen zum Pro- dukt sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Beschreibung Das Produkt ist ein Joystick. Die x-Achse und die y-Achse sind zwei 10 kΩ...

  • Seite 5: Technische Daten

    Produktmerkmale Unterstützt UIFlow (Blockly, Python), Arduino® Zwei Lego kompatible Löcher Anwendungen Game Controller Roboter-Fernbedienung Pinout / Pin Map M5Core GPIO22 GPIO21 Produkt Technische Daten Eingangsspannung 5 V/DC x-Achse: 10 - 250 y-Achse: 10 - 250 Ausgabewert z-Achse (Taste): 0 (nicht gedrückt) 1 (gedrückt) Protokoll I2C (Adresse: 0x52)
