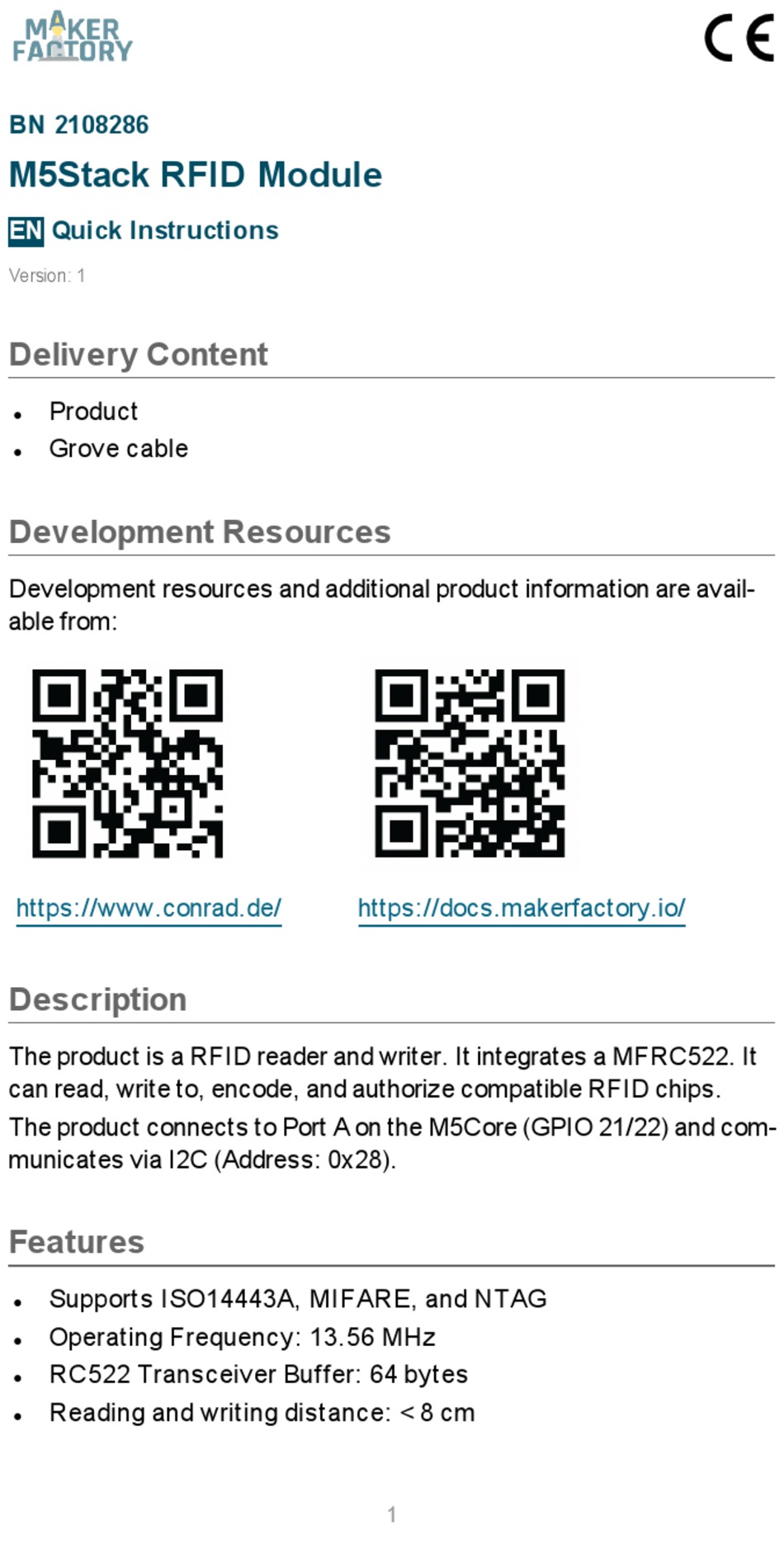

BN 2108286
M5Stack RFID Module
EN
Quick Instructions
Version: 1
Delivery Content
Product
l
Grove cable
l
Development Resources
Development resources and additional product information are avail-
able from:
https://www.conrad.de/
Description
The product is a RFID reader and writer. It integrates a MFRC522. It
can read, write to, encode, and authorize compatible RFID chips.
The product connects to Port A on the M5Core (GPIO 21/22) and com-
municates via I2C (Address: 0x28).
Features
Supports ISO14443A, MIFARE, and NTAG
l
Operating Frequency: 13.56 MHz
l
RC522 Transceiver Buffer: 64 bytes
l
Reading and writing distance: < 8 cm
l
https://docs.makerfactory.io/
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Maker Factory M5Stack
Inhaltszusammenfassung für Maker Factory M5Stack
- Seite 1 BN 2108286 M5Stack RFID Module Quick Instructions Version: 1 Delivery Content Product Grove cable Development Resources Development resources and additional product information are avail- able from: https://www.conrad.de/ https://docs.makerfactory.io/ Description The product is a RFID reader and writer. It integrates a MFRC522. It can read, write to, encode, and authorize compatible RFID chips.
-
Seite 2: Specifications
Supports UIFlow (Blockly, Python), Arduino® Two Lego compatible holes Applications Smart home access control system Vehicle management Smart transportation Smart bookshelf Pinout / Pin Map M5Core GPIO22 GPIO21 Product Specifications Input Voltage 5 V/DC System Communication Pro- I2C (Address: 0x28) tocol Supported Technologies ISO14443A / MIFARE / NTAG... -
Seite 3: Declaration Of Conformity (Doc)
Declaration of Conformity (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this product conforms to the 2014/53/EU dir- ective. Click on the following link to read the full text of the EU declaration of conformity: www.conrad.com/downloads Select a language by clicking on a flag symbol and enter the product order number in the search box. -
Seite 4: Ressourcen Für Entwickler
BN 2108286 M5Stack RFID-Modul Kurzanleitung Version: 1 Lieferumfang Produkt Grove Kabel Ressourcen für Entwickler Ressourcen für Entwickler und zusätzliche Informationen zum Pro- dukt sind verfügbar über: https://www.conrad.de/ https://docs.makerfactory.io/ Beschreibung Das Produkt dient zum Lesen und Beschreiben von RFID chips. Es integriert einen MFRC522. -
Seite 5: Technische Daten
Unterstützt UIFlow (Blockly, Python), Arduino® Zwei Lego kompatible Löcher Anwendungen Intelligentes Heimzugangskontrollsystem Fahrzeugmanagement Intelligente Transportlösungen Intelligentes Bücherregal Pinout / Pin Map M5Core GPIO22 GPIO21 Produkt Technische Daten Eingangsspannung 5 V/DC Protokoll für Sys- I2C (Adresse: 0x28) temkommunikation Unterstützte Technologien ISO14443A / MIFARE / NTAG I2C Modi mit Datenrate: Schnell: 400 kbit/s Datenrate (max.) -
Seite 6: Konformitätserklärung (Doc)
Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D- 92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein;...
