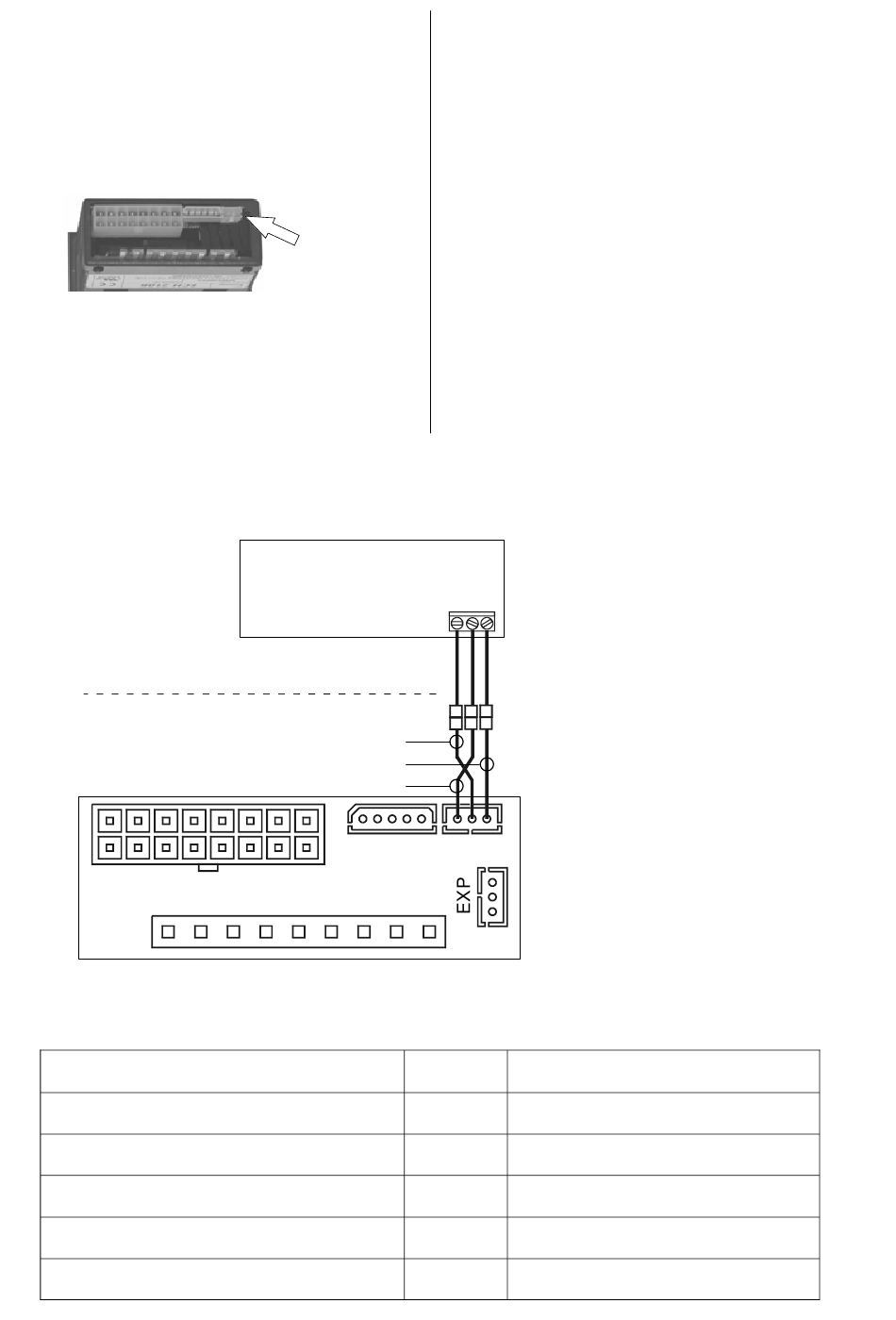

8. Schließen Sie die Steckerleitung
an den Klemmen der Klemmleis-
te im Schaltkasten des Kaltwas-
ser-Erzeugers an.
Regelung ECH 210 B (Rückansicht)
9. Verbinden Sie Steckerleitung und
Regelung ECH, indem Sie den
3-poligen Stecker auf der Rück-
seite der Regelung einstecken.
Elektrischer Anschluß
Kaltwasser-Erzeuger
RVS 600-7000 INOX
RVS 600 bis 4100
CONN A
CONN B

Technische Daten

Maße Bedienungsmodul EKW
Höhe / Breite / Tiefe
Länge Steckerleitung
Betriebsbereich
Schutzart
EDV Nr.:
4
10. Stellen Sie durch eine Sichtprü-
11. Führen Sie nach erfolgter Monta-
Buchse für
3-poligen
Stecker
24 25 26
Blau
Schwarz
Rot
SERIAL KEYB
mm
mm
°C / r. F.
fung sicher, daß die elektrischen
Leitungen korrekt angeschlos-
sen und befestigt sind.
ge einen Test aller Funktion der
Kabel-Fernbedienung durch.
Bedienungsmodul EKW
Rückansicht
Bauseitige Verbindungsleitung,
abgeschirmt, max. 50 m lang
Klemmleiste
Steckerleitung
Regelung ECH
Rückansicht
80 / 125 / 25
1200
+10 bis +40 / 30% bis 80%
IP 30
1611494
