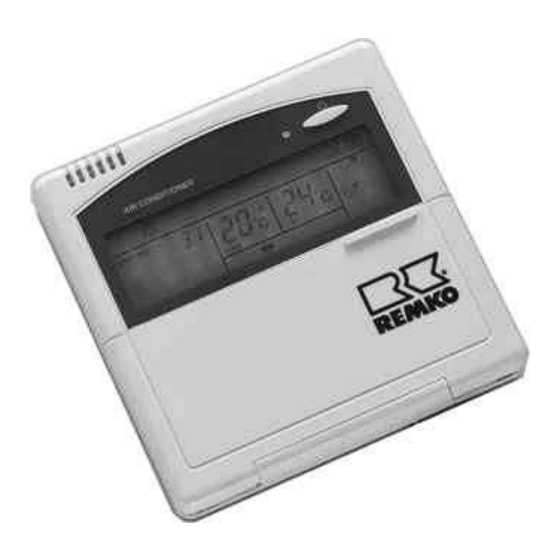

- Seite 1 REMKO KWD Kabel-Fernbedienung für KWD 20-105 Ausgabe D - C11 Bedienung Technik Original REMKO REMKO - alles bärenstark.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Vor Inbetriebnahme / Verwendung des Bauteiles ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung oder eigenmächtigen Ände- rungen an der werkseitig gelieferten Ausführung erlischt jeglicher Anspruch auf Gewährleistung. Inhalt Seite Funktionsweise Bedienung Technische Daten Störungsanzeige Montageanweisung für das Fachpersonal Master und Slave Einstellungen Elektrisches Anschlußschema der Kabel-Fernbedienung Elektrisches Anschlußschema eines internen Netzwerkes... -
Seite 4: Funktionsweise
Funktionsweise Die Kabel-Fernbedienung ist als Zubehör erhältlich. Sie dient zur Abfrage und Programmierung einer oder mehreren Kaltwasser- Deckenkassetten von einer entfernten Stelle aus. Die elektrischen Anschlüsse sind durch autorisiertes Fachpersonal gemäß den einschlägigen Bestimmungen durchzuführen. Für die Montage und den Betrieb sind die örtlichen Richtlinien und die Vorschrif- ten der örtlichen Energieversorgungsunternehmen (EVU) zu beachten Vor allen Arbeiten am Gerät muß... - Seite 5 Display Hier werden alle Einstellungen angezeigt. LED-Signal Die LED zeigt den Betriebszustand an: LED grün = Gerät in Betrieb LED rot = Gerät aus Power Taste Mit dieser Taste wird das Innengerät eingeschaltet. Temp Taste Mit dieser Taste wird die Solltemperatur eingestellt. Time Taste Mit dieser Taste wird die Uhrzeit und die Laufzeit des Timers eingestellt.
- Seite 6 Die Funktionen der Tasten Betrieb Ein / Aus Zum Ein- oder Ausschalten des Gerätes betätigen Sie die Taste POWER. Der Betrieb wird durch die grün leuchtende LED angezeigt. Auf dem Display erscheinen die vor der Ab- schaltung programmierten Werte und Einstellungen. Bei der Erstinbetriebnahme blinkt die Anzeige der Uhrzeit.
- Seite 7 Temperatur Die Taste TEMP ermöglicht die Einstellung der gewünschten Solltemperatur in 1° C Schritten. Im Umluftbetrieb i st diese Einstellung nicht möglich. Nach dem Einstellen immer die Taste ENTER drücken, um die Einstellungen zu bestätigen! Solltemperatur erhöhen Solltemperatur verringern FAN Taste Mit der Taste FAN kann die Ventilatordrehzahl eingestellt werden.
- Seite 8 Automatik Im Automatikbetrieb wählt die Regelung automatisch zwi- schen Heiz- und Kühlbetrieb, abhängig von der eingestellten Solltemperatur. Sofern genügend Heiz- bzw. Kühlmedium mit ausreichender Temperatur zur Verfügung steht, kann so eine konstante Raumtemperatur gewährleistet werden. Die Ventilatordrehzahl sollte auf Automatik eingestellt werden. Kühlbetrieb: Eingestellte Temperatur liegt unter der Raumtemperatur...
- Seite 9 Lüften In dieser Betriebsart wird das Gerät als Umluftgerät genutzt, eine Einstellung der Solltemperatur ist nicht möglich. Es wird keine Kühl– oder Heizleistung an den Raum abgegeben. Beachten Sie bitte zusätzlich die folgenden Informationen: Mit dieser Betriebsart kann im Winter die Stauwärme unter der Decke in die unteren Bereiche des Raumes gefördert werden.
- Seite 10 Timerbetrieb Mit der Taste TIMER kann eine gewünschte Ein- oder Aus- schaltverzögerung aktiviert werden. Diese Verzögerung ist in Schritten von 1 Stunde (maximal 12 Stunden) mit der Taste TIME zu programmieren. Einschaltverzögerung Im ausgeschaltetem Zustand des Gerätes die Taste TIMER drücken.
-
Seite 11: Technische Daten
Beachten Sie die Einstellungen für den Netzwerkbetrieb im Kapitel Master / Slave Einstellungen Die Ein- stellungen werden an alle Geräte übermittelt Technische Daten Kabel Fernbedienung für KWD 20-105 Betriebsbereich ° C/%r.F. +10 bis +40 / 30 bis 80 Schutzart IP 30 Steckerleitung, Aderanzahl Stck Steckerleitung, Länge... -
Seite 12: Störungsanzeige
Störungsanzeige Verschiedene Störungen werden von der Kabel-Fernbedienung erkannt und auf dem Display angezeigt. In diesem Fall erscheint das Symbol eines Gabelschlüs- sels im Display. Unter UNIT steht nicht mehr die Adresse der Kassette, sondern der aus der Tabelle ersichtliche Fehlercode. Kühlbetrieb Störung 04 wird angezeigt... -
Seite 13: Montageanweisung Für Das Fachpersonal
9. Verlegen Sie die Steckerleitung und verbinden Sie den Stecker in dem dafür vorgesehenen Steckplatz JP 13 der Geräteplatine. Bei der Doppelkassette (KWD 65 / 75 / 90 / 105) wird der Stecker mit der Buchse auf der Hilfsplatine verbunden. -
Seite 14: Master Und Slave Einstellungen
Master und Slave Einstellungen Ein übergeordnetes Gerät mit Kabel-Fernbedienung (Master) kann jedes weitere Gerät (Slave) individuell ansteuern. Vom Master-Gerät können alle oder jedes einzelne Slave-Gerät gesteuert werden. Der Kabel- Fernbedienung wird eine Adresse zugeteilt, mit der die Geräte unterschieden werden. Die Zuteilung der Adresse wird durch Einstellung der entsprechenden DIP-Schalter auf der Rück- seite der Platine vorgenommen. - Seite 15 Die Programmierung der Slave-Geräte kann vom Master-Gerät nur über die Netzwerkfunktion (Taste SLEEP ) erfolgen. Wird die Taste SLEEP länger als 3 Sek. gedrückt, erscheint das Netzwerk- symbol und UNIT ALL auf dem Display. Jetzt können die gewünschten Einstellungen vorgenommen werden und mit der Taste TIME die Slave-Geräte angewählt werden.
- Seite 16 Hinweise zur Installation des internen Netzwerkes Alle Geräte müssen untereinander mit einer internen Busleitung (Telefonkabel) verbunden werden. Hierbei ist auf eine Reihenfolge der Buchsenbelegung nicht zu achten. Master-Geräte ◊ Eine Fernbedienung muss als Master-Fernbedienung festgelegt werden: − Eine Kabel-Fernbedienung mit der Adresse 00 (UNIT 00 erscheint im Display) oder −...
-
Seite 17: Elektrisches Anschlußschema Der Kabel-Fernbedienung
Elektrisches Anschlußschema der Kabel- Fernbedienung Anschluss KWD 20 - 50 Anschluss KWD 65 - 105 Auf der Anschlussplatine darf der Stecker der Kabel-Fernbedienung (A) nicht mit dem Stecker der Verbindungsleitung zur Hauptplatine (B) in den Buchsen vertauscht werden. -
Seite 18: Elektrisches Anschlußschema Eines Internen Netzwerkes
Elektrisches Anschlussschema eines internen Netzwerkes Bus– Anschlussleitung zum nächsten Gerät möglich Bus-Anschlussleitung mit Lüsterklemme (1,5m) Bauseitige Busleitung zum nächsten Gerät Bus-Anschluss- leitung mit Lüster- klemme (1,5m) Busleitung zum nächsten Gerät möglich... - Seite 20 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage, Im Seelenkamp 12 32777 Lage, Postfach 1827 Telefon +49 5232 606-0 Telefax +49 5232 606-260 E-Mail info@remko.de Internet www.remko.de...
