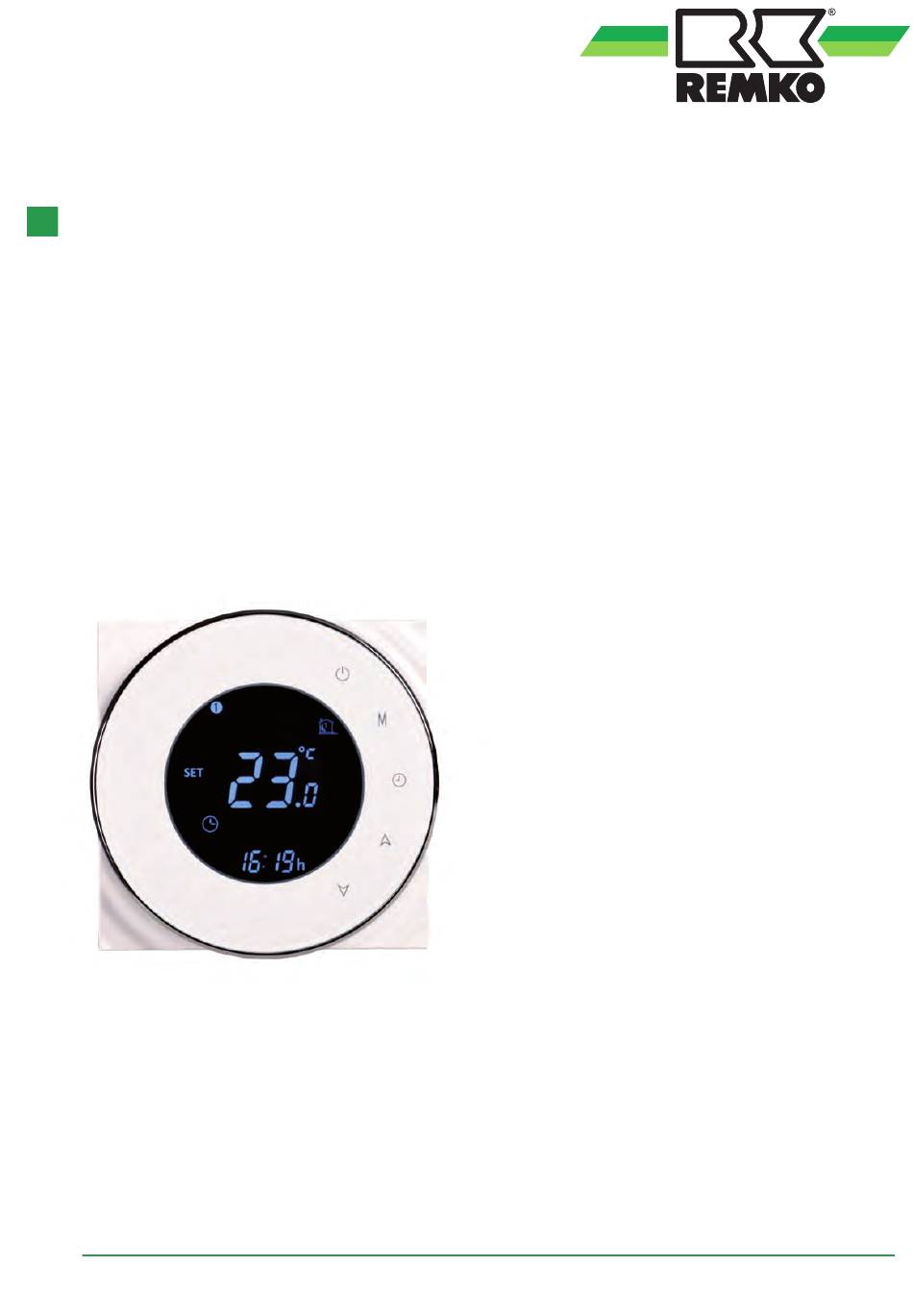

- Seite 1 Bedienungs- und Installationsanleitung REMKO Fernbedienungen Easy-Control Fernbedienung für Wärmepumpen EC 1 0242-2019-11 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Fernbedienungen Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen. -
Seite 6: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe Easy-Control EC1 Stromversorgung V/Hz 230 AC, 50 Strombelastung (Heizkreispumpe) Sensor NTC3950, l0K ± 0,5/± 1 Genauigkeit °C/F Temperatur einstellen °C 5-35 Anzeige Temperatur °C 5-99 Umgebungstemperatur °C 0-45 Luftfeuchtigkeit (nicht kondensierend) % r.H. 5-95 Lagertemperatur °C 5-45 Stromverbrauch... -
Seite 8: Gerätebeschreibung

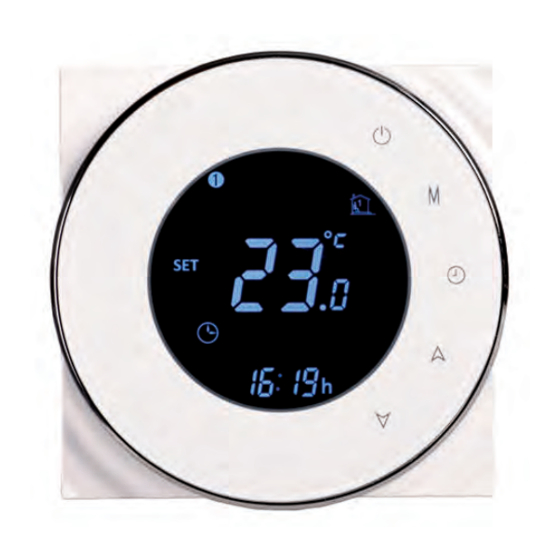

Bei der Easy-Control Fernbedienung EC 1 handelt Beschreibung Menge es sich um ein Touchdisplay mit einem integriertem Raumsensor. Die Bedienung erfolgt intuitiv und Easy-Control EC 1 selbsterklärend durch seine Übersichtlichkeit. Um z.B. die gewünschte Raumtemperatur einzugeben Befestigungsschrauben müssen lediglich die Pfeiltasten "Hoch/runter"... -
Seite 9: Bedienung
Bedienung Anzeige der Fernbedienung Abb. 3: Anzeige der Fernbedienung Die Anzeige der Fernbedienung erfolgt über die entsprechenden Symbole auf dem Touchdisplays. Wochentage Sollwert Wird angezeigt wenn die Raumtemperatur einge- stellt wird. Raumtemperatur Wird angezeigt wenn die Raumtemperatur ange- zeigt wird. Automatikmodus, Zeitprogramm aktiv Es sind dann keine Zeitprogramme des Smart- Control Touch aktiv. - Seite 10 REMKO Fernbedienungen Tasten der Fernbedienung - Einstellungen Einstellen der Uhrzeit und des Wochentages - Drücken Sie die „Uhr“-Taste [12]. Die Minutenan- zeige blinkt. - Stellen Sie mit den Pfeilen "Hoch/runter" [13 und 14] die Minuten ein. Zum Bestätigen drücken Sie die “Uhr“-Taste [12].
- Seite 11 Zum Einstellen bzw. Ändern der Schaltzeiten und Raumtemperatur gehen Sie folgendermaßen vor: Programmierung Parameter Einheit drücken Aktuelle Uhrzeit Minuten Aktuelle Uhrzeit Stunden drücken drücken Aktueller Wochentag 1-7 (Montag-Sonntag) Blockprogrammierung Tag 1-5 (Montag-Freitag) Programmierung Parameter Einheit drücken Schaltzeit 1 Uhrzeit Minuten drücken Schaltzeit 1 Uhrzeit Stunden...
- Seite 12 REMKO Fernbedienungen Programmierung Tag 6 (Samstag) Programmierung Parameter Einheit 22 x drücken Schaltzeit 1 Uhrzeit Minuten 23 x drücken Schaltzeit 1 Uhrzeit Stunden Schaltzeit 1 Temperatur Raumsolltemperatur 24 x drücken 25 x drücken Schaltzeit 2 Uhrzeit Minuten 26 x drücken...
- Seite 13 Programmierung Tag 7 (Sonntag) Programmierung Parameter Einheit 40 x drücken Schaltzeit 1 Uhrzeit Minuten Schaltzeit 1 Uhrzeit Stunden 41 x drücken 42 x drücken Schaltzeit 1 Temperatur Raumsolltemperatur 43 x drücken Schaltzeit 2 Uhrzeit Minuten 44 x drücken Schaltzeit 2 Uhrzeit Stunden 45 x drücken...
-
Seite 14: Funktion
REMKO Fernbedienungen Zugang zur Expertenebene Um in die Expertenebene zu gelangen muss die Easy-Control Fernbedienung über die Taste " " deaktiviert werden. Nachdem die Fernbedienung daktiviert worden ist drücken Sie die Taste "M" und die Taste " " gleichzeitig für ca. fünf Sekunden. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Befestigen Sie die Fernbedienung an einer Wand des Referenzraumes. Die Fernbedienung muss frei zugänglich und darf nicht verbaut sein, freie Luftzirkulation muss gewährleistet sein. Abb. 5: Schema Installation mit zwei Fernbedienungen A1: Fernbedienung 1 Easy-Control EC1 Steuerleitung Easy-Control A3/B3 A2: Fernbedienung 2 Easy-Control EC1 (z.B. - Seite 16 REMKO Fernbedienungen Klemmenbelegung am Easy-Control AC 95~240V IP20 Close Open A(RED) B(WHITE) Modbus Abb. 6: Klemmenbelegung A: Fernbedienung Easy-Control EC1 (z.B. 2 x 0,75 mm abgeschirmt) B: I/O-Modul A3 = rot 1: Spannungsversorgung 230V/2~/50Hz B3 = weiß 2: Steuerleitung Easy-Control A3/B3...
-
Seite 17: Installation
Installation GEFAHR! Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen. Der Thermostat ist für eine Normunterputzdose geeignet. Für die Installation gehen Sie folgendermaßen vor: Montieren Sie das Display. Zum Installieren lösen Sie durch Drehen des runden Displays im Uhrzeigersinn das Dis- play von der Halteplatte. -
Seite 18: Adressierung Des Ec1
REMKO Fernbedienungen Adressierung des EC1 Expertenebene ¯ Über die Spannungsversorgung des REMKO I/O-Moduls können max. drei Sensoren mit Netz- Einstellungen spannung versorgt werden. Sollten noch weitere Fernbedienungen installiert werden, sind diese mit ¯ einer separaten Netzspannung von 230 V zu ver- sorgen. -
Seite 19: Index
Index Abmessungen ......7 Recycling ......6 Adressierung des Sensors . -
Seite 20: Remko Qualität Mit System
