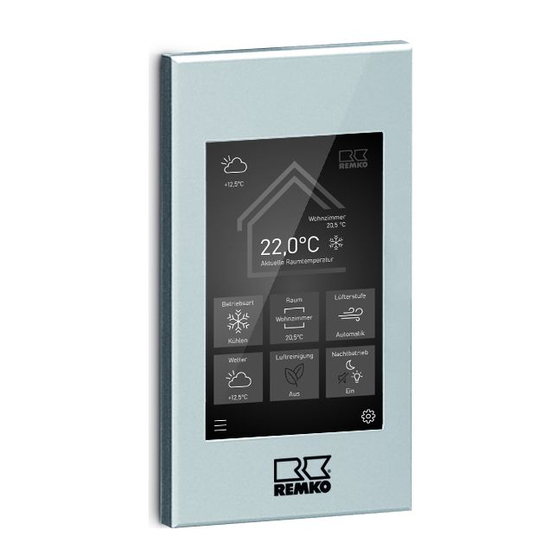

- Seite 1 Bedienungs- und Installationsanleitung REMKO Smart-Control Touch Fernbedienung für Wärmepumpen Kurzanleitung 0225-2020-05 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............4 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Smart-Control Touch Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Sicherheitsbewusstes Arbeiten
1.5 Sicherheitsbewusstes Arbeiten Regionale Verordnungen und Gesetze sowie das Wasserhaushaltsgesetz sind einzuhalten. Die in dieser Anleitung aufgeführten Sicherheits- Die elektrische Spannungsversorgung ist auf hinweise, die bestehenden nationalen Vorschriften die Anforderungen der Geräte anzupassen. zur Unfallverhütung sowie eventuelle interne Die Befestigung der Geräte darf nur an den Arbeits-, Betriebs- und Sicherheitsvorschriften des werkseitig vorgesehenen Punkten erfolgen. -
Seite 6: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 7: Technische Daten
Technische Daten Baureihe Smart-Control Touch Betriebsweise Fernbedienung / Regler Spannungsversorgung +12 V DC Schutzart Leistungsaufnahme < 100 Leitungslänge max. Empfohlene Leitung 2 x 0,5 Abmessungen Höhe Breite Tiefe Umgebung Umgebungstemperatur °C 0-70 Luftfeuchtigkeit % rH 0-95 (relativ) nicht kondensierend Fernbedienung EDV-Nr. -
Seite 8: Produktbeschreibung

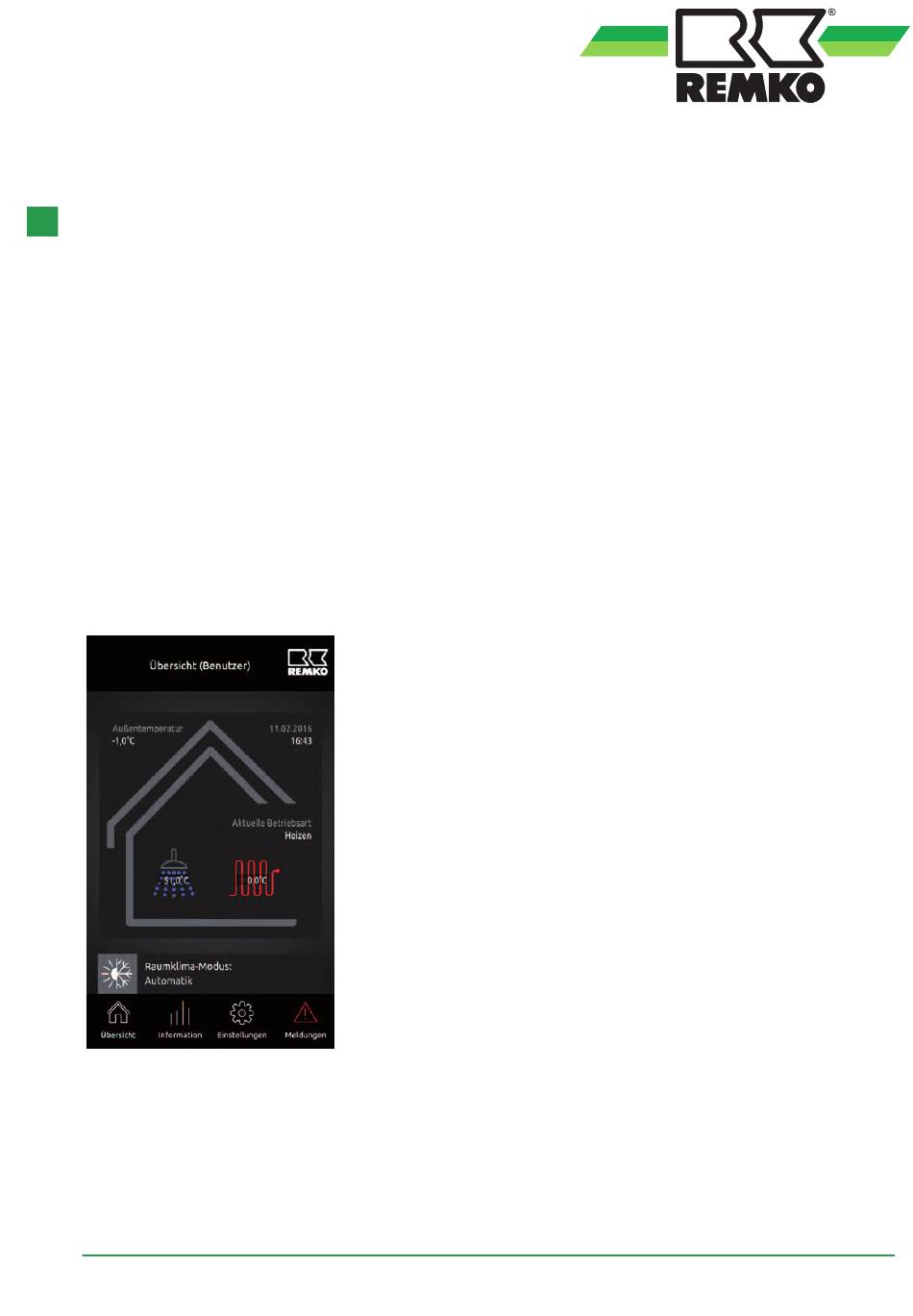

Anlage. Die für Sie bestimmten Informati- onen zur Bedienung der Fernbedienung finden Sie Abb. 1: Elektrischer Anschluss und Schnittstellen in der Ebene „Benutzer“ in der Anleitung "REMKO Anschluss Netzwerkkabel (LAN-Kabel) Smart-Control Touch". Sie werden feststellen, dass die Bedienung intuitiv und logisch ist. Die für den... -
Seite 9: Wlan Funktion
3: Anschluss 12V/GND mit bauseitigem Trafo D: Fernbedienung Die Verbindung des Smart-Control Touch Reglers mit einem bauseitigen WLAN-Router über eine WLAN Ver- bindung mit zusätzlicher Fernbedienung im gleichen WLAN-Netzwerk. Die Versorgung der Netzspannung (12V) für die Fernbedienung muss bauseitig erfolgen! - Seite 10 D: Fernbedienung 3: Anschluss 12V/GND mit bauseitigem Trafo E: Ethernet Adapter Die Verbindung des Smart-Control Touch Reglers mit einem bauseitigen WLAN Router über ein LAN-Kabel (Patchkabel) erfolgt über den Anschluss des internen WLAN-Sticks. Zum Anschluss benötigen Sie einen Ethernet-Adapter. Die Versorgung der Netzspannung (12V) für die Fernbedienung muss bauseitig erfolgen!
- Seite 11 3: Anschluss 12V/GND mit bauseitigem Trafo E: RJ 45 Anschluss Die Verbindung der Smart-Control Touch Fernbedienung mit einem bauseitigen WLAN-Router über ein LAN- Kabel (Patchkabel) erfolgt über die RJ 45 Schnittstelle. Der WLAN-Stick muss dabei auch entfernt werden. Die Versorgung der Netzspannung (12V) für die Fernbedienung muss bauseitig erfolgen!
- Seite 12 REMKO Smart-Control Touch Grundschema Smart-Control Touch Regelung mit Fernbedienung und Anschluss über LAN-Kabel (Patchkabel) Funktionen: Verbindung Smart-Control Touch der Wärmepumpe mit dem bauseitigen WLAN-Router über LAN-Kabel (Patchkabel) und Fernbedienung mit LAN-Kabel (Patchkabel) Verbindung. WLAN Pufferspeicher Pufferspeicher A: I/O-Modul Wärmepumpe F: RJ 45 Anschluss B: Smart-Control Touch Wärmepumpe...
- Seite 13 Grundschema Smart-Control Touch Regelung mit Fernbedienung und Anschluss über LAN-Kabel (Patchkabel) Funktionen: Verbindung Smart-Control Touch der Wärmepumpe mit dem bauseitigen Router über LAN- Kabel (Patchkabel) und Fernbedienung mit LAN-Kabel (Patchkabel) in Verbindung mit einem bauseitigen Switch. WLAN Pufferspeicher Pufferspeicher A: I/O-Modul Wärmepumpe G: RJ 45 Anschluss B: Smart-Control Touch Wärmepumpe...
- Seite 14 REMKO Smart-Control Touch Installation an mobilen Geräten Netzwerk einrichten Um die WLAN Funktion der REMKO Wärmepumpe Im Parameter Authentifizierung wählen Sie jetzt nutzen zu können, muss eine Verbindung mit dem den passenden Parameter für Ihr WLAN Netz. hausinternen WLAN fähigen Router hergestellt Achten Sie darauf, dass der REMKO Smart-Con- werden.
- Seite 15 Grundanzeige zurück zu kommen verlassen Sie die Parameterebene über den oberen linken Pfeil oder berühren Sie das Übersicht Symbol. Um den REMKO Smart-Control Touch mit Ihrem Router zu verbinden muss das WLAN Netz mit ausreichender Signalstärke vom Regler empfangen werden können!
-
Seite 16: Montage Und Installation
REMKO Smart-Control Touch Montage und Installation Die vier markierten Kreuzschlitzschrauben entfernen und anschließend die Montage- Aufputz-Montage platte mitsamt Elektronik aus dem Aufputzge- häuse ziehen. Die Aufputz-Montage kann folgendermaßen durch- geführt werden: Den durch Magneten fixierten Alurahmen durchziehen und vom Gehäuse lösen Das Aufputzgehäuse kann nun mit Hilfe der... - Seite 17 Die Montageplatte mitsamt Elektronik in das Den Alurahmen mit Hilfe der Magneten vor Aufputzgehäuse setzen und anschließend die Montageplatte setzen. mit den vier markierten Kreuzschlitz- schrauben am Aufputzgehäuse ver- schrauben. Das Flachbandkabel mit der blauen Markie- rung nach oben in die Klemmleiste an der Rückseite des Displays stecken und mit dem grauen Hebel fixieren.
- Seite 18 REMKO Smart-Control Touch Unterputz-Montage Die Unterputz-Montage kann folgendermaßen durchgeführt werden: Für die Unterputz-Montage ist eine Doppeldose mit den nachfolgend stehenden Abmessungen an der Den durch Magneten fixierten Alurahmen gewünschten Montageposition vorzusehen. durchziehen und vom Gehäuse lösen Den grauen Hebel der Klemmleiste an der Abb.
- Seite 19 Die vier markierten Kreuzschlitzschrauben Die Montageplatte mitsamt Elektronik in das entfernen und anschließend die Montage- Aufputzgehäuse setzen und anschließend platte mitsamt Elektronik aus dem Aufputzge- mit den vier markierten Kreuzschlitz- häuse ziehen. schrauben am Aufputzgehäuse ver- schrauben. Der Unterputzkasten kann nun an der vorge- sehenen Montageposition befestigt werden.
- Seite 20 REMKO Smart-Control Touch Den Alurahmen mit Hilfe der Magneten vor die Montageplatte setzen.
-
Seite 21: Index
Index Sicherheit Allgemeines ......4 Aufputz-Montage ......16 Eigenmächtige Ersatzteilherstellung . - Seite 22 REMKO Smart-Control Touch...
-
Seite 24: Remko Qualität Mit System
