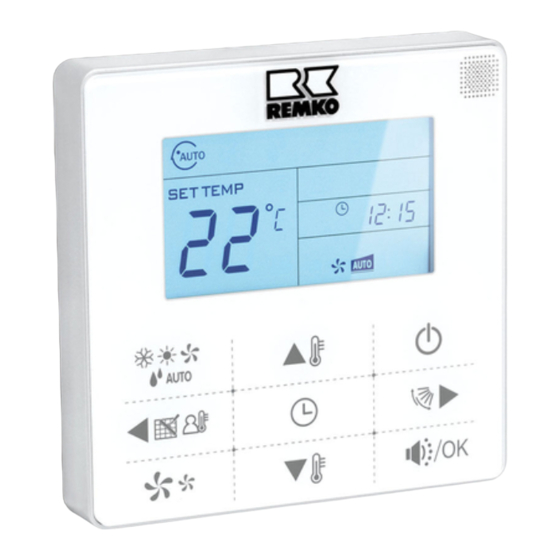

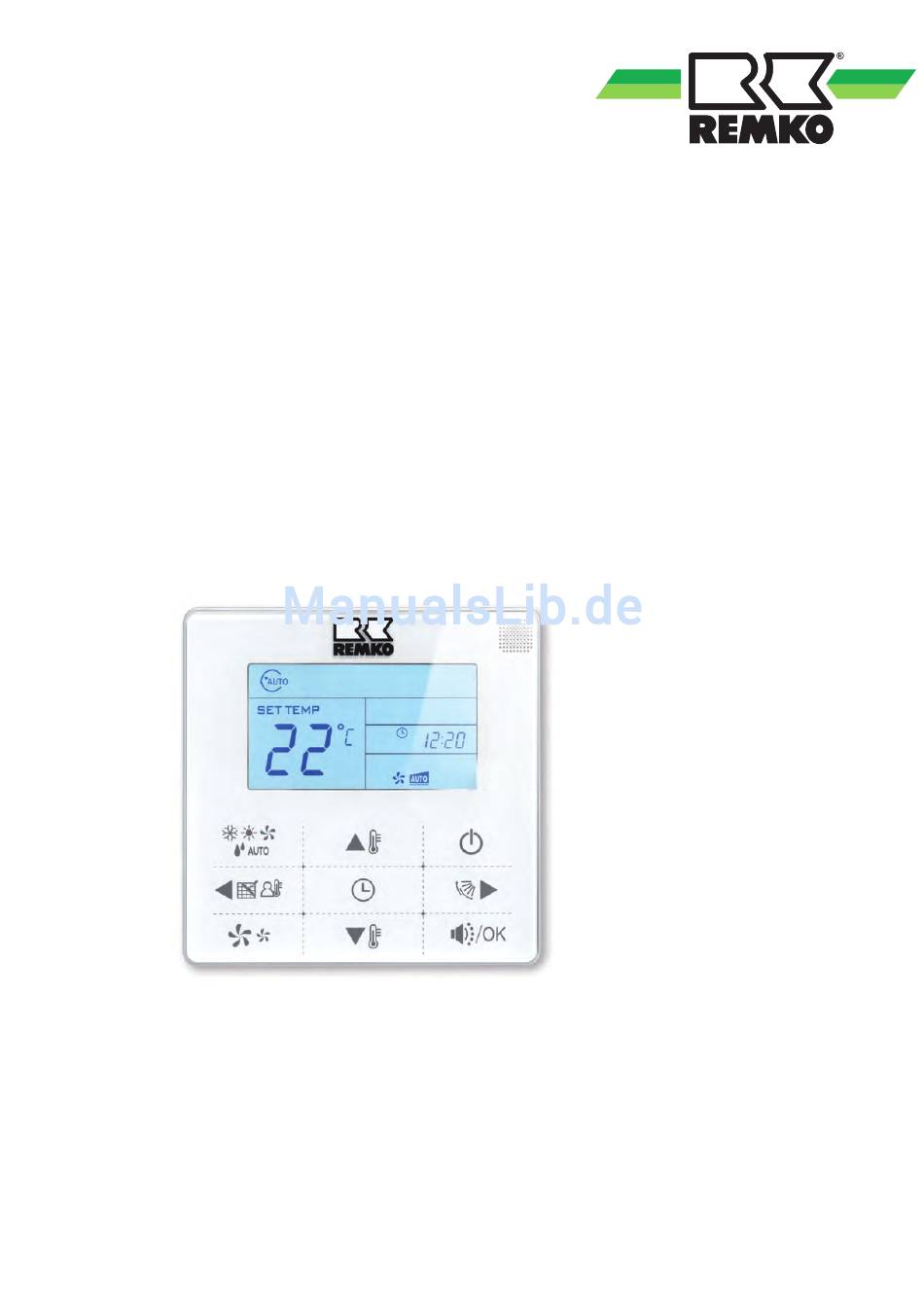

- Seite 1 Montage- und Betriebsanleitung REMKO KFB 3 Kabelfernbedienung RVD DC, RVT DC, RXT DC MXD, MXT, MVD und MVW Vor Beginn aller Arbeiten Anleitung lesen! 0061-2013-09 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO KFB 3 Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den Bei der Fertigung der Geräte und Komponenten „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe KFB 3 Kabelfernbedienung für Gerätetyp Betriebsweise RVD DC, RVT DC, RXT DC, MXD, MXT, MVD und MVW Arbeitsbereich °C / r.F. -5 bis +43 / 40 bis 90 Lagerungsbereich °C / r.F. -10 bis +60 / 20 bis 85 Einstellbereich °C... -
Seite 8: Bedienung
REMKO KFB 3 Bedienung Taste "Modus" Mit dieser Taste wird zwischen den verschiedenen Tasten der Fernbedienung Betriebsarten gewählt: 1. Automatikmodus: Im Automatikbetrieb wählt die Regelung automa- tisch zwischen Heiz- und Kühlbetrieb, abhängig von der eingestellten Solltemperatur. Sofern genü- gend Heiz- bzw. Kühlmedium mit ausreichender Temperatur zur Verfügung steht, kann so eine kon-... - Seite 9 genden Informationen: Es ist empfehlenswert, die Reinigen des Filters Solltemperatur auf bis zu maximal 28°C einzu- Die Kabelfernbedienung verfügt über eine Erinne- stellen, die maximale Ventilatorgeschwindigkeit rungsfunktion zur Filterreinigung. Die Fernbedie- und die unterste Lamelleneinstellung zu ver- nung misst die Betriebsstunden Ihres Klimage- wenden.
-
Seite 10: Montageanweisung Für Das Fachpersonal
REMKO KFB 3 Montageanweisung Installation für das Fachpersonal Schalten Sie die Spannungsversorgung frei. Kontrollieren Sie den Verpackungsinhalt auf Voll- Schließen Sie die 4-adrige Leitung an den ständigkeit und das Gerät auf sichtbare Transport- Klemmen auf der Rückseite an. schäden. Melden Sie eventuelle Mängel umge- Montieren Sie die Raumtemperatur-Rege- hend Ihrem Vertragspartner. -
Seite 11: Elektrischer Anschluss
Elektrischer Anschluss Inbetriebnahme 7.1 Elektrisches Anschlussschema Schalten Sie das Gerät über die Raumtem- peratur-Regelung ein. Kontrollieren Sie alle Funktionen. Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Funktion ein. Abb. 4: Elektrisches Anschlussschema Kabelfernbedienung Innengerät Bauseitige Verlängerung durch vieradriges Kabel (max. -
Seite 12: Anschlussvarianten
REMKO KFB 3 Anschlussvarianten Variante 1: Montage Singlesplitkombination mit einer Fernbedienung Abb. 5: Montage Singlesplitkombination mit einer Fernbedienung A: KFB 3 B: RVT 262 DC AT C: RVT 262 DC IT Variante 2: Montage zweier Singlesplitkombinationen mit einer Fernbedienung (z.B. Serverraum) Abb. - Seite 13 Variante 3: Montage Multisplitkombination mit einer Fernbedienung Abb. 7: Montage Multisplitkombination mit einer Fernbedienung A: KFB 3 C: MXW 262 B: MVT 1051 DC...
-
Seite 14: Index
REMKO KFB 3 Index Abmessungen ......7 Lagerungsbereich ......7 Anschlussvarianten . - Seite 16 Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
