Funktionsweise

Die Kabel-Fernbedienung ist als Zu-
behör erhältlich. Sie dient zur Abfra-
ge und Programmierung des Kalt-
wasser-Erzeugers von einer ent-
fernten Stelle aus.
Die angezeigten Parameter und die
Bedienung entsprechen der des e-
lektronischen Reglers ECH inner-
halb der Kaltwasser-Erzeuger RVS
600 bis 7000 INOX.
Die elektrischen Anschlüsse sind
durch autorisiertes Fachpersonal
gemäß den einschlägigen Bestim-
mungen durchzuführen.
Für die Montage und den Betrieb
sind die örtlichen Richtlinien und die
Vorschriften der örtlichen Energie-
versorgungsunternehmen (EVU) zu
beachten.
Vor allen Arbeiten am Gerät
muß die Spannungsversor-
gung unterbrochen und gegen
Wiedereinschalten gesichert
werden!
Der Lieferumfang der Kabel-Fern-
bedienung ist das Bedienungsmodul
EKW mit Anzeigedisplay, drei Ver-
bindungsklemmen und eine Leitung
mit Stecker enthalten.
Das Bedienungsmodul ist an der
gewünschten Stelle in einer Höhe
von ca. 1,6 m zu montieren.
Die Verbindung mit dem Bedie-
nungsmodul EKW erfolgt über eine
bauseitig zu verlegende dreiadrige
Verbindungsleitung mit einer maxi-
malen Länge von 50 m.
Durch die dreiadrige Steckerleitung
wird die Regelung EKW mit den im
Lieferumfang enthaltenen Klemmen
innerhalb des Schaltschrankes der
Kaltwasser-Erzeuger verbunden.
Montageanweisung
1. Verlegen Sie die bauseitige drei-
adrige Verbindungsleitung (max.
50 m) zwischen Montageort des
Bedienungsmoduls und dem
Schaltkasten des Kaltwasser-
Erzeugers.
Es ist ein Mindestquerschnitt von
Cu 1,5/1,5 mm² zu verlegen. Wir
empfehlen, eine abgeschirmte
Leitung zu verwenden.
2. Entfernen Sie vom Bedienungs-
modul EKW die Montagerück-
wand und montieren Sie diese
am gewünschten Montageort.
3. Schließen Sie die Verbindungslei-
tung richtig gepolt an den Klem-
men 24, 25, 26 der Platine an

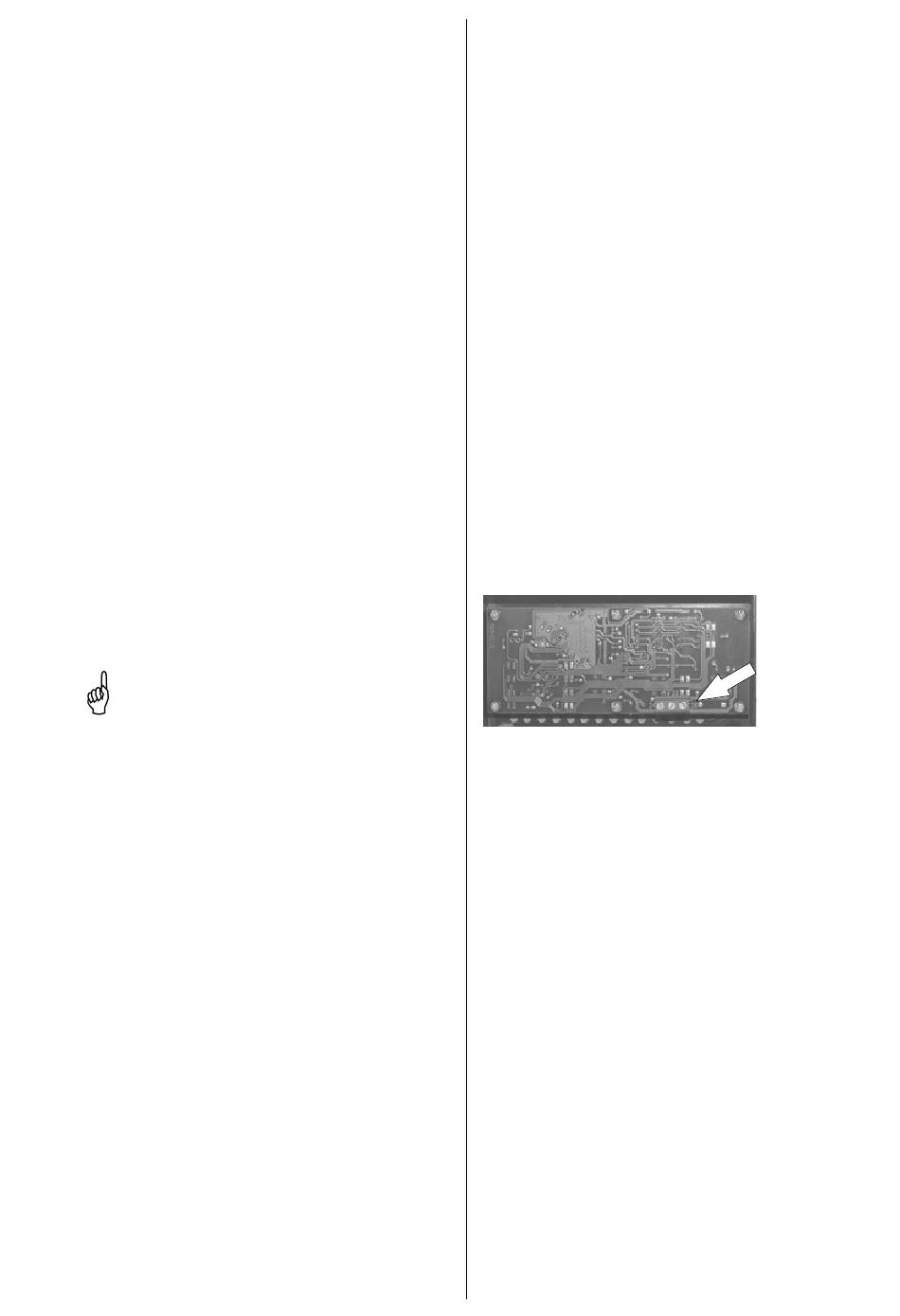

Bedienungsmodul EKW (Rückansicht)
4. Arretieren Sie das Bedienungs-
modul in der Montagerückwand.
Es darf keine Belastung auf die
Klemmen erfolgen.
5. Schalten Sie den Kaltwasser-
Erzeuger spannungsfrei und
montieren Sie die im Lieferum-
fang befindlichen Klemmleiste in
den Schaltkasten des Kaltwasser-
Erzeugers.
6. Führen Sie die bauseitige Verbin-
dungsleitung durch die vorgese-
hene Öffnung auf der Rückseite
des Kaltwasser-Erzeugers in das
Gehäuse ein.
7. Schließen Sie die bauseitige Ver-
bindungsleitung an den Klemmen
der Klemmleiste im Schaltkasten
des Kaltwasser-Erzeugers an.
.
Klemmen:
24, 25, 26
