Stramatel FRC AD Technische Daten - Montageanleitung Seite 6

Stadien
Montageanleitung an die Wand / an einem Gestell - Aufstellung der Anzeigetafel
Für eine erleichterte Installation der Anzeigetafeln, sind oben auf den Anzeigen Verankerungspunkte (I) vorhanden (Einsatzteile im
Aluprofil). Um diese zu benützen, die schwarzen Kunststoffschrauben entfernen und M6x40 Ringschrauben einsetzen. Achtung, die
schwarzen Kunststoffschrauben dürfen unter keinen Umständen zum Aufheben oder zum Befestigen der Anzeige dienen (diese Schrauben
dienen nur dazu den Eingang von Wasser zu verhindern).

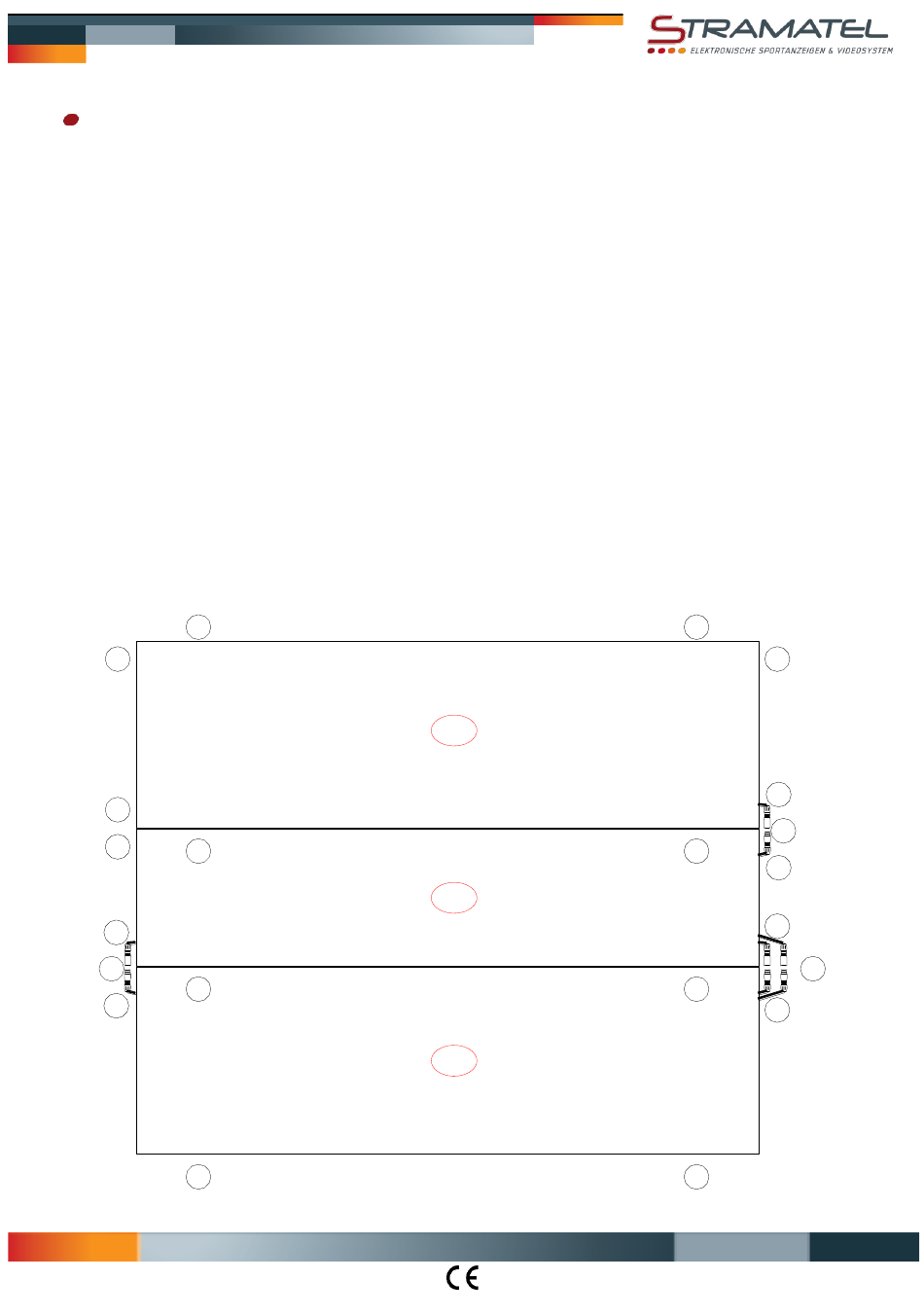

Jedes Modul ist mit einem Aufkleber Mxx gekennzeichnet. Die genaue Reihenfolge der untenstehenden Arbeitsgänge muss beachtet
werden.
Positionieren Sie das Modul M1 in der Nähe der Befestigungswinkel.
Vormontierter Netzanschluss hinter der Anzeigetafel: Betriebsspannung abschalten und den elektrischen Anschluss vornehmen (siehe
Kapitel "Elektrische Aufstellung" – "Netzkabel"). Die Anlage darf erst am Ende der Installation an das Stromnetz angeschlossen werden.
Positionieren Sie das Modul M1 zwischen den Befestigungswinkeln. Lassen Sie einen Abstand von Minimum 20mm zwischen dem Modul
und die Wand.
Befestigen Sie das Modul M1 an die Befestigungswinkeln mit den mitgelieferten Ø6mm Schrauben und Edelstahlscheiben
(Verankerungspunkte (I)).
Positionieren Sie das Modul M2 über dem Modul M1. Lassen Sie einen Abstand von Minimum 20mm zwischen dem Modul und die Wand.
Befestigen Sie das Modul M2 an die Befestigungswinkeln mit den mitgelieferten Ø6mm Schrauben und Edelstahlscheiben
(Verankerungspunkte (I)).
Schliessen Sie die Steckverbinder (Y) zwischen den Modulen an und schieben Sie die hinter der Anzeigetafel.
Positionieren Sie das Modul M3 über dem Modul M2. Lassen Sie einen Abstand von Minimum 20mm zwischen dem Modul und die Wand.
Befestigen Sie das Modul M3 an die Befestigungswinkeln mit den mitgelieferten Ø6mm Schrauben und Edelstahlscheiben
(Verankerungspunkte (I)).
Die schwarzen Kunststoffschrauben auf die Verankerungspunkte des Modules M3 (I) setzen.
Schliessen Sie die Steckverbinder (Y) zwischen den Modulen an und schieben Sie die hinter der Anzeigetafel.
I
I
I
I
I
I
Y
I
I
I
ZI de Bel Air 44850 LE CELLIER FRANKREICH
ID452FRCAD-IM_F - Montageanleitung FRCAD
M3
M2
M1
stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90
I
I
I
Y
I
I
I
Y
I
I
I
Seite 7
