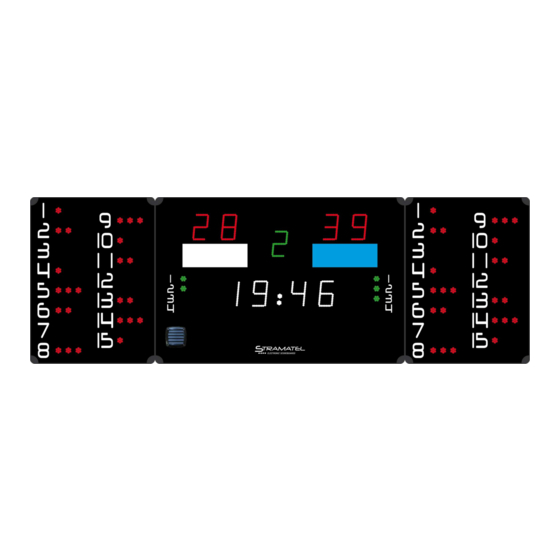

- Seite 1 Wasserball Art.Nr. 2924508 TECHNISCHE DATEN - MONTAGEANLEITUNG TYP 452 PS 920 Zeichnungen und Bilder sind unverbindlich ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90 ID452PS920_G - Montageanleitung 452PS920.docx Seite 1...
-
Seite 2: Empfehlungen
Wasserball Empfehlungen Wir danken dafür dass Sie ein STRAMATEL Produkt gewählt haben und hoffen dass Sie damit vollkommen zufrieden sein werden. Um eine einwandfreie Installation der Anlage durchzuführen, empfehlen wir Ihnen die nachfolgende Anleitung zu befolgen und das von STRAMATEL gelieferte Material zu verwenden. -
Seite 3: Vorbereitung Der Installation
Positionieren Sie die Module M2 und M3 auf den Seiten des Modules M1 und befestigen Sie die mit Ø8mm Schrauben. Schliessen Sie die Steckverbinder (Y) zwischen den Modulen an. Die schwarzen Kunststoffschrauben auf die Verankerungspunkte (I) setzen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90 ID452PS920_G - Montageanleitung 452PS920.docx Seite 3... -
Seite 4: Elektrische Aufstellung
(nicht mitgeliefert). Die Sicherung muss leicht zugänglich sein. Der Netzanschluss 100-240V muss unbedingt mit einem Differenzstrom- auslöser 30mA (max) geschützt sein. 100-240V 50/60Hz SC30 ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90 ID452PS920_G - Montageanleitung 452PS920.docx Seite 4... -
Seite 5: Für Die Option Zusätzliches Kabelset: Steuerkabel Und Anschlußdose
Steuerkabel (Q) : (1) = GND = blaue Ader / (2) = Rx+ = weiße Ader / (3) = Rx- = graue Ader / (4) = +24V = durchsichtige Ader Ende der Installation Die Kunststoffecken wieder anschrauben. Die Anzeigetafel mit Hilfe der Bedienungsanleitung testen. ZI de Bel Air 44850 LE CELLIER FRANKREICH stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90 ID452PS920_G - Montageanleitung 452PS920.docx Seite 5... - Seite 6 ZI de Bel Air 44850 LE CELLIER FRANKREICH : +33 (0)2 40 25 46 90 Fax : +33 (0)2 40 25 30 63 stramatel@stramatel.com www.stramatel.com...
