Montageanleitung auf I-Träger - Vorbereitung der Installation
Die elektronischen Baugruppen sind auf einem ausziehbaren Träger (R) befestigt, der in der Anzeigetafel eingeschoben ist. Für die Wartung
der Anlage ist es notwendig einen Freiraum von ca. 30 cm zu lassen um diese Träger ausziehen zu können. Anmerkung: die Wartung muss
von Fachpersonal durchgeführt werden.

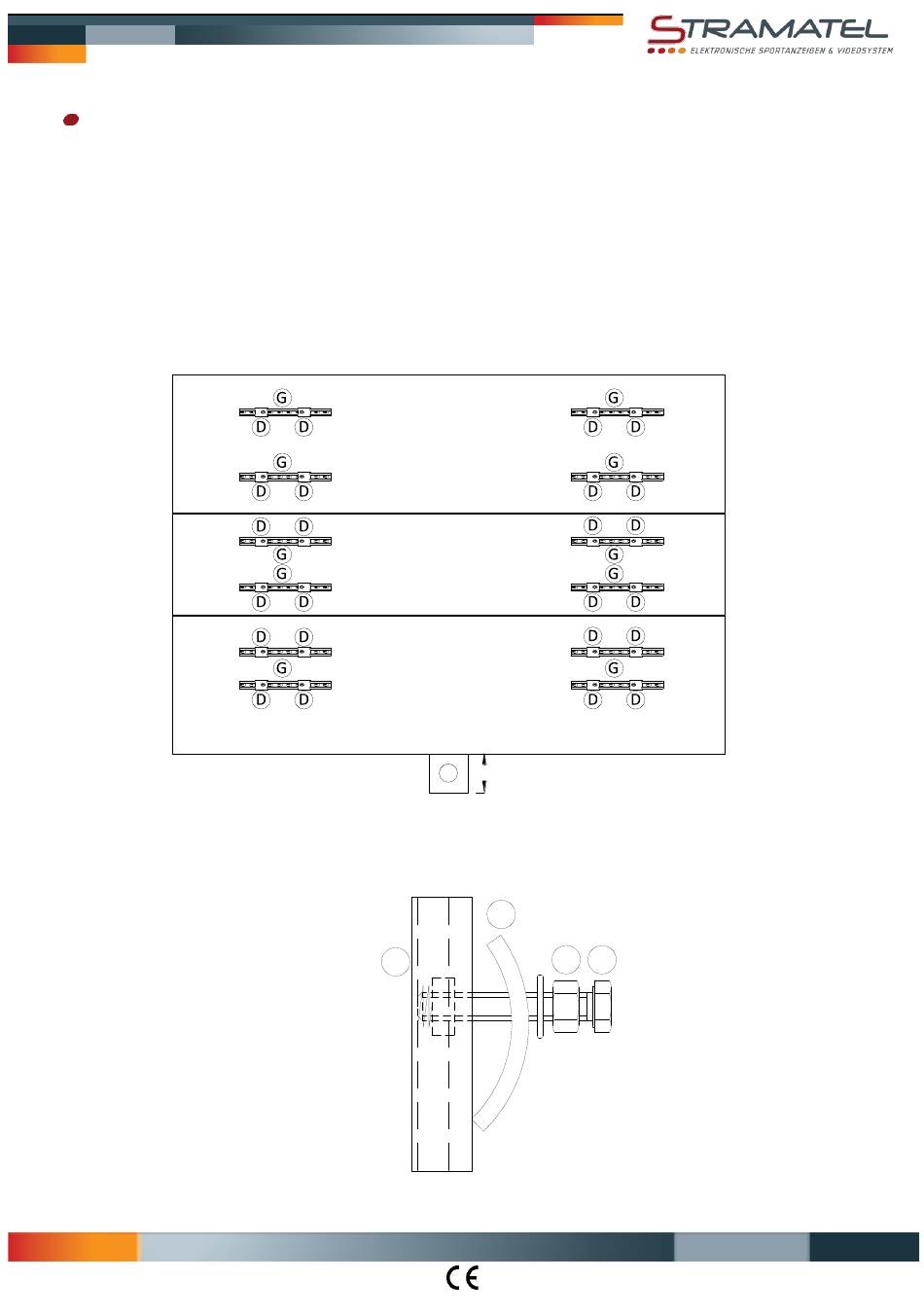

Die Anzeigetafel wird mit den gelieferten Klemmplatten (D) an 2 I-Träger 180x90mm befestigt.
In jeder Schiene (G) 2 Federmuttern M10 einschieben.
Wie nachstehend, 2 Klemmplatten (D) auf jede Schiene montieren. Die Schrauben (V) anziehen und dann um eine ¼-Drehung losschrauben
(dürfen anfangs nicht komplett blockiert sein).
300
R
Abmessungen in mm
D
E
V
G
ZI de Bel Air 44850 LE CELLIER FRANKREICH
stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90
ID452FRCAD-IM_F - Montageanleitung FRCAD
Seite 4
