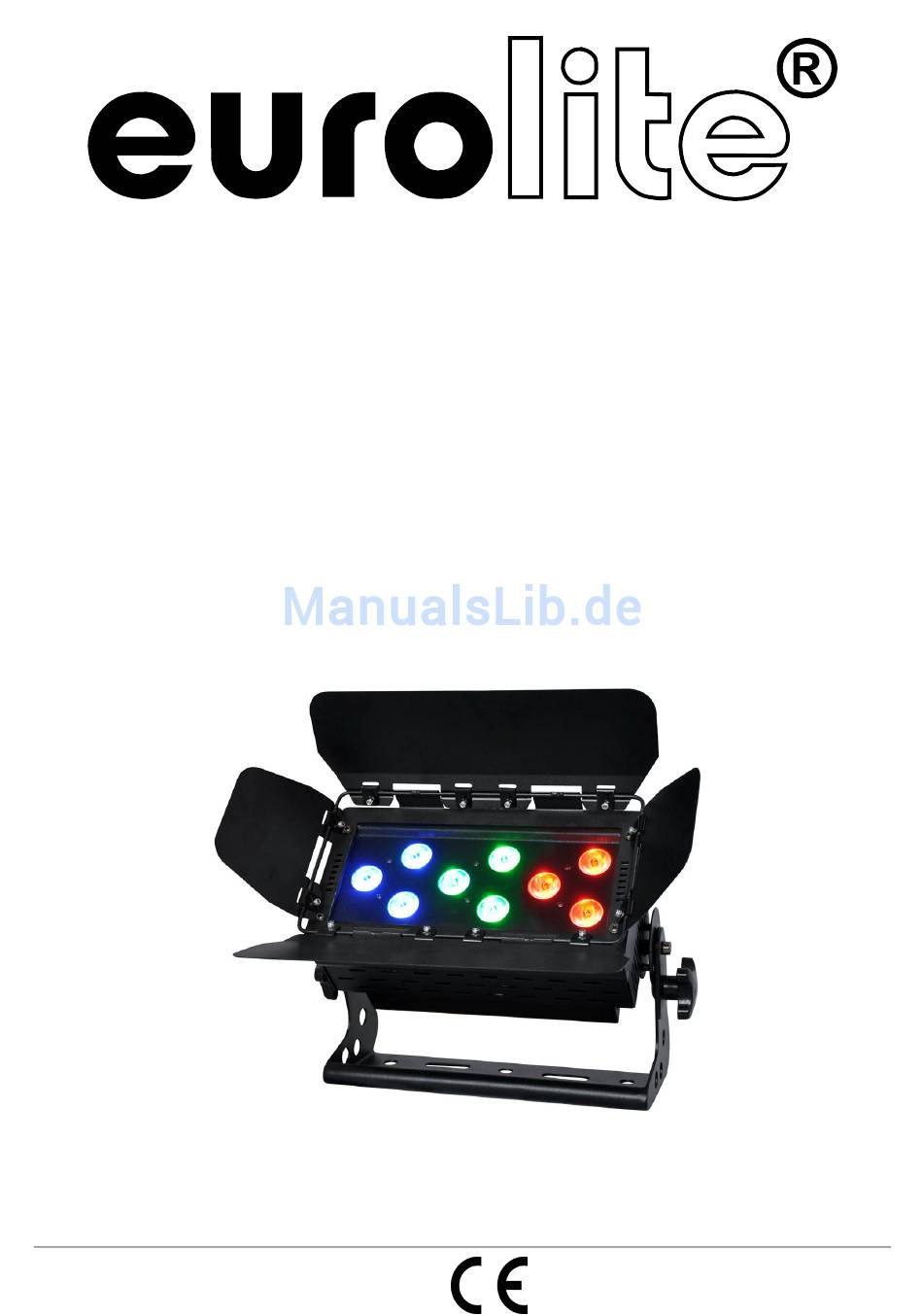

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED CLS-9 QCL RGBW 9x8W 12° © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51913888 This user manual is valid for the article number 51913888 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00064305.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED CLS-9 QCL RGBW 9x8W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Kompakte QCL-Lichtanlage mit 9 x 8-W-LEDs • Ausgestattet mit 9 x 4in1-LED in den Farben rot, grün, blau und weiß • Funktionen: statische Farben, automatischer Farbwechsel, interne Programme, Dimmer, Strobe-Effekt, Master/Slave-Betrieb • 4, 6, 12, 15 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten •... -
Seite 7: Überkopfmontage
Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss An Den Dmx-512 Controller
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherungsseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die Traverse bzw. -
Seite 9: Anschluss Zwischen Geräten
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. Bitte beachten: Es dürfen max. 8 EUROLITE LED CLS-9 QCL RGBW 9x8W in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED CLS-9... -
Seite 10: Standalone-Modus
Musiksteuerung / Empfindlichkeit (PR.08-PR.09) - DMX-MODUS (4, 6, 12 oder 15 DMX-Kanäle) Standalone-Modus Der EUROLITE LED CLS-9 QCL RGBW 9x8W lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED CLS-9 QCL RGBW 9x8W vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. -
Seite 11: Dmx-Gesteuerter Betrieb
DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED CLS-9 QCL RGBW 9x8W korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. -
Seite 12: Kanal-Modus
12-Kanal-Modus: LEDs des Gerätes aufgeteilt in 3 Segmente Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8 Kanal 9 Kanal 10 Kanal 11 Kanal 12 15-Kanal-Modus Kan. Kan. Kan. Kan. Kan. Kan. Kan. Kan. -
Seite 13: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 14: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED CLS-9 QCL RGBW 9x8W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 16: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 17: Description Of The Device
DESCRIPTION OF THE DEVICE Features Compact QCL lighting-system with 9 x 8 W LEDs • Equipped with 9 x 4in1 LED in the colors red, green, blue and white • Functions: static colors, automatic color change, built-in programs, dimmer, strobe effect, Master/Slave operation •... -
Seite 18: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 19: Dmx-512 Connection / Connection Between Fixtures
For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 20: Connection Between Devices
30 mA. Lighting effects must not be connected to dimming-packs. Please note: A maximum of 8 EUROLITE LED CLS-9 QCL RGBW 9x8W may be linked together. After every 8 devices, the fixtures must have a renewed connection with the power mains. -
Seite 21: Stand-Alone Mode
The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode. - STAND-ALONE MODE • Setting Solid Colors (PR.00) • Setting dimmer intensity RGBW (PR.01) • Internal Programs (PR.02-PR.07) • Sound Control / Sensitivity (PR.08-PR.09) - DMX MODE (4, 6, 12 or 15 DMX channels) Stand-alone mode In the stand-alone mode, the LED CLS-9 QCL RGBW 9x8W can be used without controller. -
Seite 22: Dmx-Controlled Operation
DMX-controlled operation You can control the devices individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED CLS-9 QCL RGBW 9x8W will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED CLS-9 QCL RGBW 9x8W correctly and independently from any other fixture on the DMX-chain. - Seite 23 12-channel mode: LEDs of the device are separated into 3 segments Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6 Channel 7 Channel 8 Channel 9 Channel 10 Channel 11 Channel 12 15-channel mode Value CH 1 CH 2 CH 3 CH 4...
-
Seite 24: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
