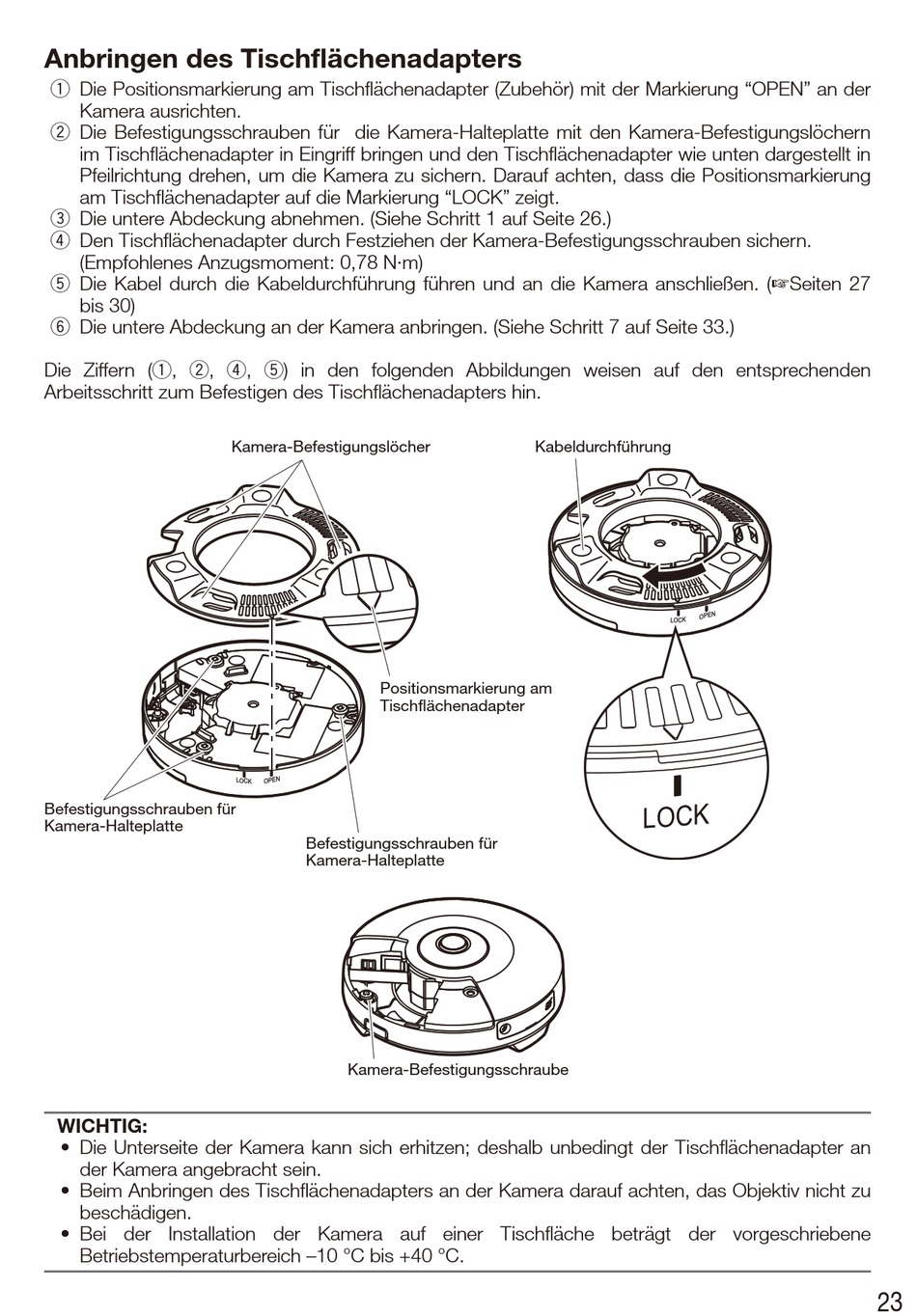

Anbringen des Tischflächenadapters
Die Positionsmarkierung am Tischflächenadapter (Zubehör) mit der Markierung "OPEN" an der
q
Kamera ausrichten.
Die Befestigungsschrauben für die Kamera­Halteplatte mit den Kamera­Befestigungslöchern
w
im Tischflächenadapter in Eingriff bringen und den Tischflächenadapter wie unten dargestellt in
Pfeilrichtung drehen, um die Kamera zu sichern. Darauf achten, dass die Positionsmarkierung
am Tischflächenadapter auf die Markierung "LOCK" zeigt.
Die untere Abdeckung abnehmen. (Siehe Schritt 1 auf Seite 26.)
e
Den Tischflächenadapter durch Festziehen der Kamera­Befestigungsschrauben sichern.
r
(Empfohlenes Anzugsmoment: 0,78 N·m)
Die Kabel durch die Kabeldurchführung führen und an die Kamera anschließen. (
t
bis 30)
Die untere Abdeckung an der Kamera anbringen. (Siehe Schritt 7 auf Seite 33.)
y
Die Ziffern (q, w, r, t) in den folgenden Abbildungen weisen auf den entsprechenden
Arbeitsschritt zum Befestigen des Tischflächenadapters hin.
Befestigungsschrauben für
Kamera-Halteplatte
WICHTIG:
• Die Unterseite der Kamera kann sich erhitzen; deshalb unbedingt der Tischflächenadapter an
der Kamera angebracht sein.
• Beim Anbringen des Tischflächenadapters an der Kamera darauf achten, das Objektiv nicht zu
beschädigen.
• Bei der Installation der Kamera auf einer Tischfläche beträgt der vorgeschriebene
Betriebstemperaturbereich –10 °C bis +40 °C.
Kamera-Befestigungslöcher
Positionsmarkierung am
Tischflächenadapter
O PE N
LO CK
Befestigungsschrauben für
Kamera-Halteplatte
Kamera-Befestigungsschraube
Kabeldurchführung
O P E N
LO CK
L O C K
