Panasonic WV-SFN480 Installationshandbuch

Installationshandbuch
Beiliegende Einbauanleitung

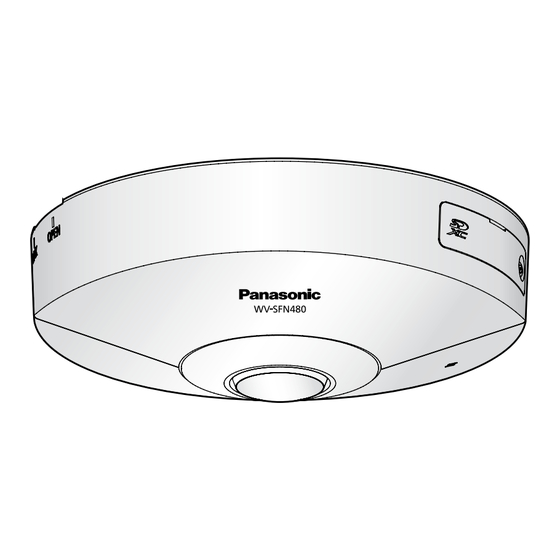

Netzwerkkamera
WV-SFN480
Modell-Nr.
• Dieses Handbuch beschreibt die Installation von Netzwerkkameras, Kabelanschlüsse sowie die
Ausrichtung der Aufnahmerichtung.
• Bitte lesen Sie den Abschnitt Wichtige Informationen, bevor Sie den Rest des Handbuchs lesen.
Panasonic Corporation
http://www.panasonic.com
Panasonic Corporation
Osaka, Japan
Authorised Representative in EU:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
© Panasonic Corporation 2017
PGQP1892XA N1214-2047
Wichtige Bedienungselemente
Die wichtigsten Teile der Kamera sind aus folgender Abbildung ersichtlich. Montage und Einstellung der
Kamera unter Bezugnahme auf diese Abbildung vornehmen.
<Innenansicht der SD-Speicherkarteneinschub-Abdeckung
(bei geöffneter SD-Speicherkarteneinschub-Abdeckung)>
SD ERROR/ABF-
LINK- SD MOUNT-
ACT-
Anzeige
Anzeige
Anzeige Anzeige
SD-Speicherkarteneinschub
SD ON/OFF-Taste
INITIAL SET-Taste
<Innenansicht der unteren Abdeckung
(bei abgenommener unterer Abdeckung)>
Netzwerkstecker
Externe E/A-Klemmen
10BASE-T/100BASE-TX 1 Port
EXT I/O* 1
Kamera-Befesti-
gungsschraube
12 V-Gleichstromversorgungsklemme
1
12 V IN*
Audiokabel-Steckverbinder
AUDIO I/O* 1
Eingebautes
Mikrofon
DataMatrix-Code:
Zu unserer Website*
Schiebedeckel des
Bilddrehvorrichtung Objektiv* 2
SD-Speicherkarten-
einschubs
*1 Die einzelnen Klemmen und Kabel sind in den technischen Daten rechts im Detail beschrieben.
*2 Die Objektivfläche nicht mit der nackten Hand berühren. Fingerabdrücke usw. können zum Nach-
lassen der Bildqualität führen. Bei Berührung kann das Objektiv leicht einfahren. Es handelt sich
hierbei nicht um eine Funktionsstörung.
*3 Die Datenmatrix stellt unsere Website-Adresse in Form eines zweidimensionalen Barcodes dar. Die
Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite
durch direkte Eingabe der unten angegebenen URL öffnen:
http://security.panasonic.com/pss/security/support/qr_sp_select.html
*4 SDXC/SDHC/SD-Speicherkarte sind unter dem Begriff SD-Speicherkarte zusammengefasst.
Standardzubehör
Wichtige Informationen .................................. 1 St. CD-ROM*
Installationshandbuch Code-Aufkleber*
(vorliegendes Dokument) .............................1 Satz
Garantiekarte ...............................................1 Satz
*1 Die CD-ROM enthält die Bedienungsanleitung sowie verschiedene Hilfsprogramme.
*2 Dieser Aufkleber wird eventuell für das Netzwerk-Management benötigt. Der Code-Aufkleber sollte
von einem Netzwerk-Administrator aufbewahrt werden.
Für die Installation sind folgende Teile erforderlich.
A Halteplatte ................................................. 1 St. H Fangdrahthalterung ................................... 1 St.
B Einsatz (Sechskantschlüssel, I Befestigungsschrauben für Fangdrahthalterung
Weite 6,35 mm T10) .................................. 1 St. (M2,5x8 mm) ............................................. 2 St.
C Schablone A ...........................................1 Blatt.
D Netzkabelstecker ...................................... 1 St. J Tischflächenadapter ................................... 1 St.
E Steckverbinder für externe E/A-Klemmen ... 1 St. K Fangdraht .................................................. 1 St.
F Audiokabel ................................................. 1 St. L Unterlegscheibe ......................................... 1 St.
G Kabelbinder .............................................. 2 St. M Federscheibe ............................................. 1 St.
(einschl. 1 Reserve)
B D E
(Sechskantschlüssel,
Weite 6,35 mm T10) * Der Steckverbinder für externe E/A-Klemmen und der Netzkabelstecker befin-
den sind an der Kamera.
Richtungsmarkierung
Kamera
zur Installation "⇧TOP"
SD-Speicher-
karteneinschub
Gehäuse
Untere Abdeckung
Objektiv A Halteplatte (Zubehör)
INITIAL SET-Taste
• Initialisieren der Kamera
Zum Initialisieren der Kamera wie unten beschrieben vorgehen.
q Die Kamera ausschalten. Bei Verwendung eines PoE-Hubs das LAN-Kabel von der Kamera abtren-
nen. Bei Verwendung einer externen Stromversorgung den Netzkabelstecker von der 12 V-Gleich-
stromversorgungsklemme abziehen.
w Die Kamera bei niedergehaltener INITIAL SET-Taste einschalten, und dann die Taste etwa 5 Sekun-
den lang gedrückt halten. Die Kamera startet nach ca. 2 Minuten, wonach die neuen Einstellungen
einschließlich der Netzwerkeinstellungen gültig werden.
WICHTIG:
• Wenn die initialisiert wird, werden die Einstellungen einschließlich der Netzwerkeinstellungen initiali-
siert. Bitte beachten, dass der für das HTTPS-Protokoll verwendete CRT-Schlüssel (SSL-Kodie-
rungsschlüssel) nicht initialisiert werden.
• Vor dem Gültigwerden der Einstellungen sollten diese aufnotiert werden.
• Während der Initialisierung darf die Kamera nicht ausgeschaltet werden. Andernfalls kann die Initiali-
sierung misslingen, was zu Störungen führen kann.
ACT-Anzeige
• Netzwerkkamera überträgt Daten
LINK-Anzeige
• Kommunikation zwischen Kamera und angeschlossenen Gerä-
ten ist möglich
SD ERROR/ABF-Anzeige
• ABF-Einstellung (Autom. Auflagemaßeinstellung) läuft
• Beginn der Einstellung
*1
4
• Eine SD-Speicherkarte* wurde erkannt
• Wenn der SD-Speicherkarteneinschub nicht verwendet wird
oder nach dem Start der Kamera eine Störung der SD-Spei-
cherkarte erkannt wird
SD MOUNT-Anzeige
• SD-Speicherkarte ist eingesetzt und kann erkannt werden
• Nach Einsetzen einer SD-Speicherkarte und Drücken der SD
ON/OFF-Taste können Daten gespeichert werden
• Abspeichern von Daten auf SD-Speicherkarte ist möglich
• Zum Entnehmen der SD-Speicherkarte die SD ON/OFF-Taste
ca. 2 Sekunden gedrückt halten.
• Speichern von Daten auf der SD-Speicherkarte wegen Störung
der Karte nicht möglich oder Nichtverfügbarkeit der SD-Spei-
3
cherkarte aufgrund ihrer Konfigurierung
SD ON/OFF-Taste
q Mit der SD ON/OFF-Taste können Daten auf der SD-Speicherkarte gespeichert werden.
w Wenn die SD ON/OFF-Taste ca. 2 Sekunden lang gedrückt wird, geht die SD MOUNT-Anzeige aus
und die SD-Speicherkarte kann entnommen werden.
Anmerkung:
• Die ACT-, LINK-, SD ERROR/ABF- und SD MOUNT-Anzeigen an der Innenseite der Abdeckung des
SD-Speicherkarteneinschubs können abgeschaltet werden. (In den Standardeinstellungen sind die
Anzeigen so eingestellt, dass sie aufleuchten oder blinken.) Schalten Sie die Anzeigen bei Bedarf
aus, je nach Einbauumgebung. (☞ Bedienungsanleitung (auf der mitgelieferten CD-ROM)
1 .................................................... 1 St. Vor Beginn der Anschlussarbeiten die erforderlichen Peripheriegeräte und Kabel bereit legen und alle Sys-
2
.......................................... 1 St. teme ausschalten.
Anmerkung:
• Da der Raum zum Unterbringen der Stecker
begrenzt ist, Audio- und LAN-Kabel mit den
in der Abbildung angegebenen Abmessun-
gen verwenden.
(einschl. 1 Reserve)
Anschluss eines LAN-Kabels
WICHTIG:
• Alle 4 Adernpaare (8 Pole) des LAN-Kabels anschließen (Kategorie 5 oder besser, geradlinig, STP).
• Die maximal zulässige Kabellänge beträgt 100 m.
• Sicherstellen, dass das verwendete PoE-Gerät IEEE802.3af-konform ist.
F • Wenn sowohl die 12 V-Gleichstromversorgung als auch das PoE-Gerät zur Stromversorgung
angeschlossen werden, erfolgt die Stromversorgung über die 12 V-Gleichstromversorgung.*
* Bei gleichzeitiger Verwendung einer 12 V-Gleichstromversorgung und eines PoE-Hub oder Rou-
ters kommt u.U. keine Netzverbindung zustande. In diesem Fall die PoE-Einstellungen deaktivie-
ren. Siehe die Bedienungsanleitung des angeschlossenen PoE-Hub.
* Bei gleichzeitigem Einsatz einer 12 V-Gleichstromversorgung und eines PoE-Hub oder eines
Router kann eine Unterbrechung der 12 V-Gleichstromversorgung bei einigen PoE-Geräten zur
Folge haben, dass die Stromversorgung unterbrochen wird, so dass die Kamera neu startet.
• Falls das LAN-Kabel unterbrochen wird, darf es erst nach ca. 2 Sekunden wieder angeschlossen
werden. Wenn es sofort wieder angeschlossen wird, ist das PoE-Gerät u.U. noch nicht betriebsbe-
reit.
J Tischflächenadapter (Zubehör) <Unterbrechen des Audiokabels>
Audiokabelsicherung
* Auf die Audiokabelsicherung drük-
ken und den Audiokabel-Steckver-
binder abziehen.
Anschluss eines externen Lautsprechers mit Verstärker an den Audio-/
Monitorausgangsstecker des Audiokabels
Anschluss mit Stereo-Ministecker (ø3,5 mm).*
• Ausgangsimpedanz: Ca. 600 Ω (unsymmetrisch)
• Empfohlene Kabellänge: 10 m oder weniger
• Ausgangspegel: –20 dBV (kann auf Monitorausgang umgeschaltet werden)
* Einen externen Aktivlautsprecher verwenden.
WICHTIG:
• Vor Anschluss/Unterbrechung der Audiokabel und Einschalten der Kamera müssen die Audioge-
räte ausgeschaltet werden. Andernfalls gibt der Lautsprecher laute Geräusche ab.
• Sicherstellen, dass an dieses Kabel ein Stereo-Ministecker angeschlossen wird. Bei Anschluss
eines Mono-Ministeckers erfolgt keine Tonwiedergabe.
Zum Anschließen eines Mono-Lautsprechers mit Verstärker muss ein selbst beschafftes Umwand-
lungskabel (Mono/Stereo) verwendet werden.
Anmerkung:
• Der Audio-/Monitorausgangsstecker ist standardmäßig auf Audioausgang eingestellt. Zum
Umschalten des Steckers auf Monitorausgang unter [Setup] → [Allgemeines]-Register und dann
[Monitorausgang] wählen. (Das Adapterkabel für Mono-Ministecker ø3,5 mm ⇔ Cinchbuchse ist
vor Ort zu beschaffen.)
Blinkt grün (Zugriff)
Anschluss des Mikrofons an den MIC IN-Stecker des Audiokabels
Leuchtet orangefarben
Anschluss mit Stereo-Ministecker (ø3,5 mm).
• Eingangsimpedanz: Ca. 2 kΩ (unsymmetrisch)
• Empfohlene Kabellänge: 1 m oder weniger (für Mikrofoneingang)
10 m oder weniger (für Leitungseingang)
Blinkt rot (1mal pro Sekunde)
• Empfohlenes Mikrofon: Plug-in-Aktivmikrofon (Option)
Leuchtet rot
• Versorgungsspannung: 2,5 V ±0,5 V
Leuchtet rot → Erlischt
• Empfohlene Empfindlichkeit des Mikrofons: –48 dB ±3 dB (0 dB=1 V/Pa, 1 kHz)
Leuchtet rot → Bleibt rot
• Eingangspegel für Leitungseingang: Ca. –10 dBV
Anschluss an ein Netzwerk über einen PoE-Hub
Erlischt → Blinkt grün → Erlischt
Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein Bei-
Erlischt → Leuchtet grün
spiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk.
Leuchtet grün
Aktivlautsprecher
Leuchtet grün → Blinkt grün → Erlischt
(Aufzeichnung) *
Leuchtet grün → Erlischt (Wartestel-
lung für Aufzeichnung)
Erlischt
Mikrofon
Aktivlautsprecher
*
Mikrofon
Anschlüsse
Das Netzkabel anschließen
Vorsicht:
• EIN MIT 12 V GLEICHSTROM GESPEISTES GERÄT MUSS EINE AN GUT ZUGÄNGLICHER
STELLE INSTALLIERTE TRENNVORRICHTUNG AUFWEISEN.
• NUR AN EINE STROMVERSORGUNG DER KLASSE 2 FÜR 12 V GLEICHSTROM (UL 1310/
CSA 223) ODER EINE STROMVERSORGUNG MIT BEGRENZTER EINSCHALTDAUER
ANSCHLIESSEN (IEC/EN/UL/CSA 60950-1).
9 mm
Das Ausgangskabel an den Netzkabelstecker D (Zubehör) anschließen.
q Die Schraube am Netzkabelstecker lösen und die Ummantelung am Kabelende auf 3 mm - 7
mm abisolieren. Die Kabelseele freilegen (Adern gut verdrillen) und das Kabel in den Netzkabel-
stecker einführen.
w Die Schraube am Netzkabelstecker festziehen. (Empfohlenes Anzugsmoment: 0,34 N·m)
Beispiel eines LAN-Kabelsteckers
Anmerkung:
• Die abisolierte Kabelseele ganz in den Netzkabelstecker D (Zubehör) einführen; dabei verhin-
dern, dass die Kabelseele hervorsteht und möglicherweise zu einem Kurzschluss mit einer
benachbarten Klemme führt.
• Für den Anschluss einer externen Stromversorgung an die Kamera Einleiterkabel oder Litzen-
kabel nach AWG 16 - AWG 24 verwenden.
WICHTIG:
• Eine 12 V-Gleichstromversorgung verwenden, die von der Netzstromversorgung galvanisch
getrennt sein.
• Nur den mit dem Produkt gelieferten Netzkabelstecker D (Zubehör) verwenden.
• Den Netzkabelstecker D (Zubehör) fest in die 12 V-Gleichstrombuchse stecken. Andernfalls
kann es zu einer Beschädigung der Kamera oder zu Betriebsstörungen führen.
• Beim Einbau der Kamera darauf achten, dass das Netzkabel nicht unzulässig belastet wird.
• Sicherstellen, dass das verwendete Netzteil den für Stromversorgung und Leistungsaufnahme
angegebenen Werten (siehe Typenschild an der Unterseite des Geräts) entspricht.
Alarm-Eingangs-/Ausgangskabel anschließen
Die Kabel externer Geräte an die Steckverbinder für externe E/A-Klemmen E (Zubehör) anschließen.
q Die Ummantelung am Kabelende auf 8 mm - 9 mm abisolieren. Die Kabelseele freilegen (Adern
gut verdrillen) und in den Steckverbinder für externe E/A-Klemmen E (Zubehör) einführen.
Kabeldaten (Leiter): AWG 20 - AWG 26, Einleiterkabel oder Litzenkabel.
w Mit einem Kugelschreiber auf den Knopf an der gewünschten Klemme des Steckverbinders für
externe E/A-Klemmen drücken, das Kabel des externen Geräts tief in die Anschlussöffnung ein-
führen und den Knopf freigeben.
Anmerkung:
• Die abisolierte Kabelseele ganz in den Steckverbinder für externe E/A-Klemmen E (Zubehör)
einführen; dabei verhindern, dass die Kabelseele hervorsteht und möglicherweise zu einem
Kurzschluss mit einer benachbarten Klemme führt.
<Leistungswerte>
• Die Kabel nach Bedarf mit einer
• ALARM IN1, ALARM IN2, ALARM IN3
Kabelbinde G (Zubehör) bündeln.
Eingangsspezifikation: Spannungsfreier Arbeitskontakt (4 V - 5 V Gleichstrom, interner Pullup-Wider-
OFF:
ON:
• ALARM OUT, AUX OUT
Ausgangsspezifikation: Offener Kollektorausgang (max. externe Spannung: 20 V Gleichstrom)
Öffnen:
Schließen:
* Die Vorgabe für die externen E/A-Klemmen ist "Aus".
Taste
WICHTIG:
• Nur den mit dem Produkt gelieferten Steckverbinder für externe E/A-Klemmen E (Zubehör)
verwenden.
• Niemals 2 Leiter oder mehr direkt an eine Klemme anschließen. Falls 2 Leiter oder mehr ange-
schlossen werden müssen, einen Splitter verwenden.
• Beim Anschluss externer Geräte darauf achten, dass die Nennwerte der Netzwerkkamera nicht
überschritten werden.
• Bei Verwendung der externe E/A-Klemmen als Ausgangsklemmen muss sichergestellt werden,
dass die Möglichkeit von Kollision mit externen Signalen ausgeschlossen ist.
Anmerkung:
• Durch entsprechende Einstellung kann Aus, Eingang und Ausgang der externen EXT I/O-Klem-
men 2 und 3 vertauscht werden. Siehe die Bedienungsanleitung auf der mitgelieferten
CD-ROM zu Einzelheiten über die Einstellungen ("Aus", "Alarmeingang", "Alarmausgang" oder
"AUX-Ausgang") der externen E/A-Klemmen 2 und 3 (ALARM IN2, 3).
<Erforderliches Kabel>
LAN-Kabel (Kategorie 5 oder besser, geradlinig)
Für den direkte Anschluss der Kamera an einen PC ein LAN-Kabel (Kategorie 5 oder besser, Kreuzka-
bel) verwenden.
Analog-Monitor
PoE-Gerät (Hub)
WICHTIG:
LAN-Kabel
• Der Analog-Monitor wird bei der Wartung der Kamera eingesetzt. Sie ist nicht für die Aufzeich-
(Kategorie 5 oder besser, geradlinig)
nung/Überwachung bestimmt.
• Bei einigen Monitorgeräten sind bestimmte Zeichen von der Anzeige (Kameratitel, Preset-ID usw.)
PC
ausgeschlossen.
LAN-Kabel (Kategorie 5
oder besser, geradlinig) • Einen 10BASE-T/100BASE-TX-konformen Hub oder Router verwenden.
• Wenn kein PoE-Hub verwendet wird, müssen alle Netzwerkkameras einzeln an eine 12-V-Gleich-
stromversorgung angeschlossen werden.
• Bei Versorgung mit 12 V Gleichstrom ist ein PoE-Hub oder Router nicht erforderlich.
LAN-Kabel
(Kategorie 5 oder besser, geradlinig)
Analog-Monitor
* Umschaltung auf Monitorausgang möglich ([Setup] → [Allgemeines]-Regi-
ster und dann [Monitor-Ausgang]) wählen)
stand)
Öffnen oder 4 V - 5 V Gleichstrom
Schließt an GND (Ansteuerungsstrom: mindestens 1 mA oder mehr)
4 V - 5 V Gleichstrom, interner Pullup-Widerstand
Ausgangsspannung 1 V Gleichstrom oder weniger (max. Ansteuerungsstrom:
50 mA)
GND
ALARM IN3, AUX OUT (Alarmeingang 3, AUX-Ausgang)
ALARM IN2, ALARM OUT (Alarmeingang 2, Alarmausgang)
ALARM IN1 (Alarmeingang 1)
E Steckverbinder für externe E/A-Klemmen (Zubehör)
