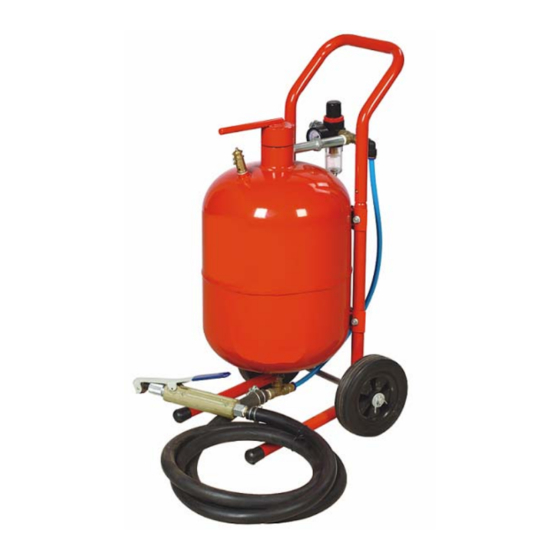

- Seite 1 Version: N1 SANDSTRAHLGERÄT 17 L ARTIKEL-NR. 24548 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 17.06.2013...
-
Seite 2: Inhaltsverzeichnis
24548 – SB5 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 MONTAGE & AUFBAU ........................4 2-1 Bedienung ................................ 4 2-2 Strahlgut ................................5 3 WARTUNG............................5 4 TECHNISCHE DATEN......................... 6 4-1 Allgemein................................. 6 4-2 Druckluftzufuhr.............................. 6 5 EXPLOSIONSZEICHNUNG......................... 7 6 TEILELISTE ............................ -
Seite 3: Sicherheitshinweise
24548 – SB5 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündi- gung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanlei- tung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Bestimmungsgemäße Verwendung
24548 – SB5 BESTIMMUNGSGEMÄßE VERWENDUNG Das Sandstrahlgerät eignet sich zum Bearbeiten von Werkstückoberflächen mit Hilfe eines Sandstrahls. Das Sandstrahlgerät eignet sich nicht für die Bearbeitung von unter Druck stehen- den Behältern bzw. Gegenständen. MONTAGE & AUFBAU Befestigen Sie das Verbindungsrohr (008) an dem Luftdruck-Dosier-Ventil (009). -
Seite 5: Strahlgut
24548 – SB5 Schließen Sie das Verbindungsrohr (008) an eine geeignete Druckluftquelle (z.B. den Schlauch eines Druckluftkompressors) mit Hilfe einer Schlauchschelle (022) Schalten Sie den Druckluftkompressor an und überprüfen Sie die Tankfüllkappe, die Schläuche und andere Verbindungsteile auf eventuelle undichte Stellen. -
Seite 6: Technische Daten
24548 – SB5 Vor dem Öffnen des Tanks, trennen Sie das Gerät vom Druckluftsystem und las- sen Sie den Druck im Gerät und Tank ab: Schließen Sie das Ventil (030) und öffnen Sie das Sperrventil (024) um den Druck abzulassen. -
Seite 7: Explosionszeichnung
24548 – SB5 EXPLOSIONSZEICHNUNG TEILELISTE BEZEICHNUNG BEZEICHNUNG Schutzhaube Rechter Fuß Schraube Fuß-Endstück Dichtungsring Trichter Tankfüllkappe Luft-Ansaug-Schlauch Sicherheitsventil Sand-Ansaug-Schlauch Griffstange Schlauchschelle Linker Fuß Schlauchaufnahme Verbindungsrohr Schließhahn Luftdruck-Dosier-Ventil Nippelverbindungsstück Rohrverbindung Dichtung Nippelanschluss Düse Aufnahmekrümmer Düsenverschluss Winkelstück Radachse Splint Sand-Dosier-Ventil Tank Gewindeschrauben SEITE 7 VON 8... -
Seite 8: Ce-Zertifikat
24548 – SB5 CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen den...
