Dema RWH 1250 HAl Bedienungsanleitung

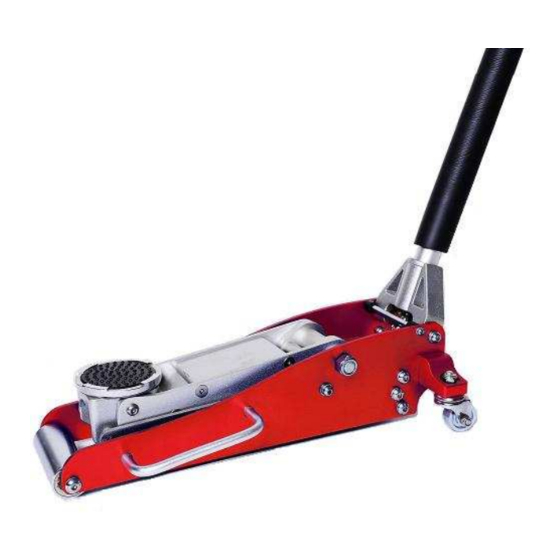

Rangierwagenheber alu 1,25t
Inhaltsverzeichnis
Version: N1
RANGIERWAGENHEBER
ALU 1,25T
RWH 1250 HAl
ARTIKEL-NR. 18055
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • • • • IM TOBEL 4 • • • • 74547 ÜBRIGSHAUSEN
WWW.FIXVERSAND.DE
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 11.02.2014
Inhaltsverzeichnis
Verwandte Anleitungen für Dema RWH 1250 HAl
Inhaltszusammenfassung für Dema RWH 1250 HAl
- Seite 1 RWH 1250 HAl ARTIKEL-NR. 18055 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • • • • IM TOBEL 4 • • • • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 11.02.2014...
-
Seite 2: Inhaltsverzeichnis
18055 – RWH 1250 HAl Inhaltsverzeichnis 1 SICHERHEITSHINWEISE ........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 3-1 Entlüften ................................5 3-2 Prüfen des Ölstands ............................5 4 BEDIENUNG ............................6 4-1 Anheben ................................6 4-2 Absenken ................................. -
Seite 3: Sicherheitshinweise
18055 – RWH 1250 HAl SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! •... -
Seite 4: Piktogrammerläuterung
18055 – RWH 1250 HAl PIKTOGRAMMERLÄUTERUNG Lesen Sie die Bedienungsanleitung aufmerksam durch! Tragen Sie eine Sicherheitsausrüstung, Sicherheitsschuhe! Verwenden Sie Unterlegkeile, um die Reifen des Fahrzeugs zu fixieren. Stellen Sie das Fahrzeug bzw. die zu hebende Last niemals auf einem abschüssigen bzw. unebenen Untergrund! Halten Sie sich niemals unter der angehobenen Last auf! Überschreiten Sie niemals die maximale Belastung! -
Seite 5: Montage & Aufbau
18055 – RWH 1250 HAl MONTAGE & AUFBAU • Der Rangierwagenheber wird mit einem Spannclip ausgeliefert, dieser hält die Pumphebelaufnahme in der untersten Position, Sie müssen diese vor der Montage entfernen. • Drücken Sie die Pumphebelaufnahme soweit nach unten, bis Sie den Spannclip abnehmen können. -
Seite 6: Bedienung
18055 – RWH 1250 HAl • Vergewissern Sie sich, dass der Wagenheber in einer aufrechten, waagrechten Position ist und entfernen Sie die Öleinfüllkappe. • Der Ölstand sollte sich direkt unter dem Rand des Einfülllochs befinden, ansonsten füllen Sie neues (sauberes!) Hydrauliköl nach. -
Seite 7: Fehlerbehebung
Reinigen Sie die betroffenen Stellen mit einem in Öl getauchtes Tuch. FEHLERBEHEBUNG ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs-GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 8: Explosionszeichnung
18055 – RWH 1250 HAl EXPLOSIONSZEICHNUNG TEILELISTE BEZEICHNUG BEZEICHNUG Tellerauflage Unterlegscheibe Tellerschraube Schraube Teller Lenkrolle hinten Tellerhalter Lenkrollenhalter Radiusschaft Mutter Tellerschaft Gabelschaft Sprengring Federbügel Vorderachse Feder Seitenrahmen Sprengring Sicherungsscheibe Verbindungsblock Hydraulik Schraube Hydraulikeinheit Griffstange Splint Schraube Gabelrollenschaft Radiusstange Gabelrolle Rolle vorne... -
Seite 9: 11 Ce-Zertifikat
18055 – RWH 1250 HAl CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
