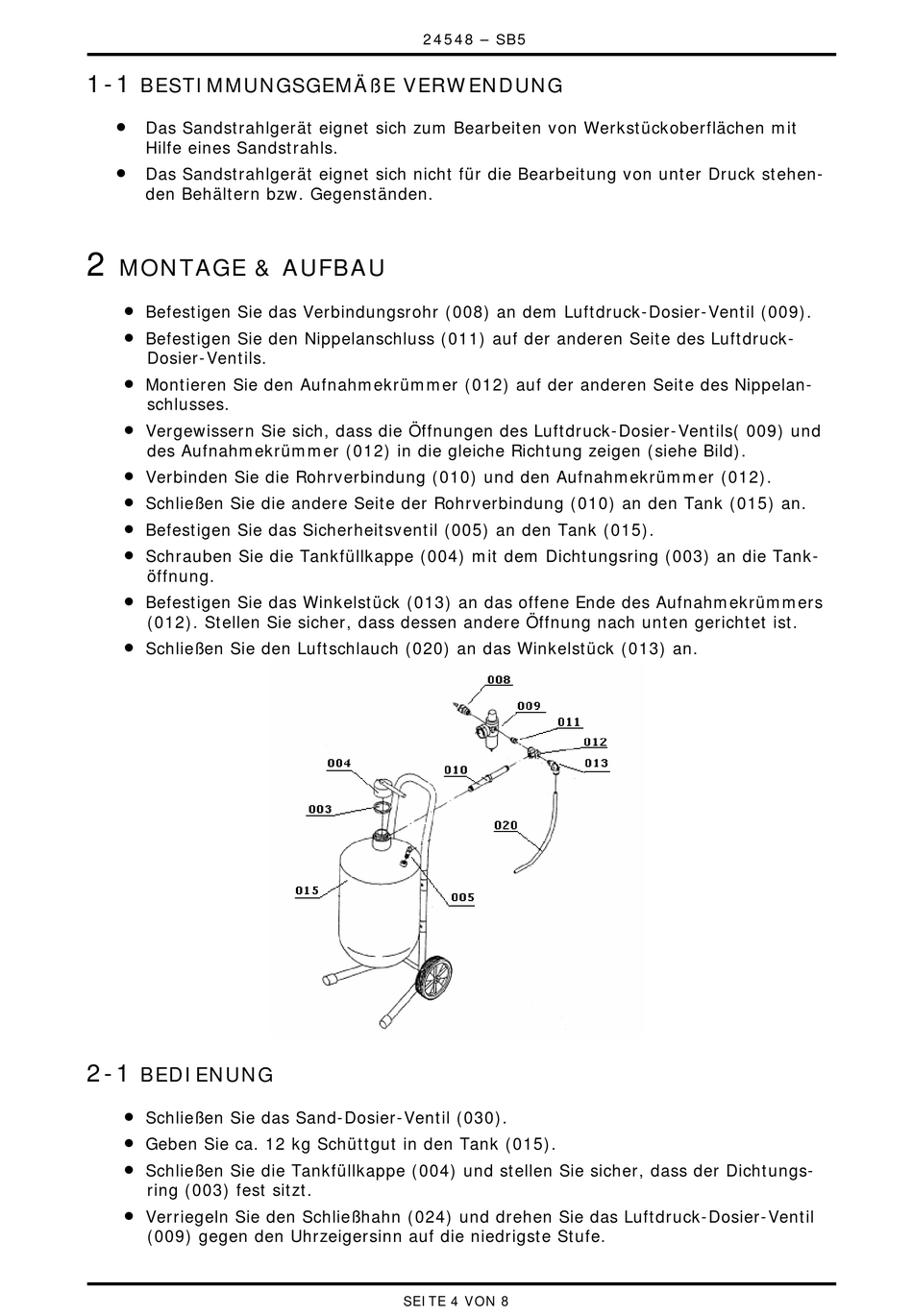

1-1
BESTIMMUNGSGEMÄßE VERWENDUNG
Das Sandstrahlgerät eignet sich zum Bearbeiten von Werkstückoberflächen mit
Hilfe eines Sandstrahls.
Das Sandstrahlgerät eignet sich nicht für die Bearbeitung von unter Druck stehen-
den Behältern bzw. Gegenständen.
2
MONTAGE & AUFBAU
Befestigen Sie das Verbindungsrohr (008) an dem Luftdruck-Dosier-Ventil (009).
Befestigen Sie den Nippelanschluss (011) auf der anderen Seite des Luftdruck-
Dosier-Ventils.
Montieren Sie den Aufnahmekrümmer (012) auf der anderen Seite des Nippelan-
schlusses.
Vergewissern Sie sich, dass die Öffnungen des Luftdruck-Dosier-Ventils( 009) und
des Aufnahmekrümmer (012) in die gleiche Richtung zeigen (siehe Bild).
Verbinden Sie die Rohrverbindung (010) und den Aufnahmekrümmer (012).
Schließen Sie die andere Seite der Rohrverbindung (010) an den Tank (015) an.
Befestigen Sie das Sicherheitsventil (005) an den Tank (015).
Schrauben Sie die Tankfüllkappe (004) mit dem Dichtungsring (003) an die Tank-
öffnung.
Befestigen Sie das Winkelstück (013) an das offene Ende des Aufnahmekrümmers
(012). Stellen Sie sicher, dass dessen andere Öffnung nach unten gerichtet ist.
Schließen Sie den Luftschlauch (020) an das Winkelstück (013) an.
2-1
BEDIENUNG
Schließen Sie das Sand-Dosier-Ventil (030).
Geben Sie ca. 12 kg Schüttgut in den Tank (015).
Schließen Sie die Tankfüllkappe (004) und stellen Sie sicher, dass der Dichtungs-
ring (003) fest sitzt.
Verriegeln Sie den Schließhahn (024) und drehen Sie das Luftdruck-Dosier-Ventil
(009) gegen den Uhrzeigersinn auf die niedrigste Stufe.
24548 – SB5
SEITE 4 VON 8
