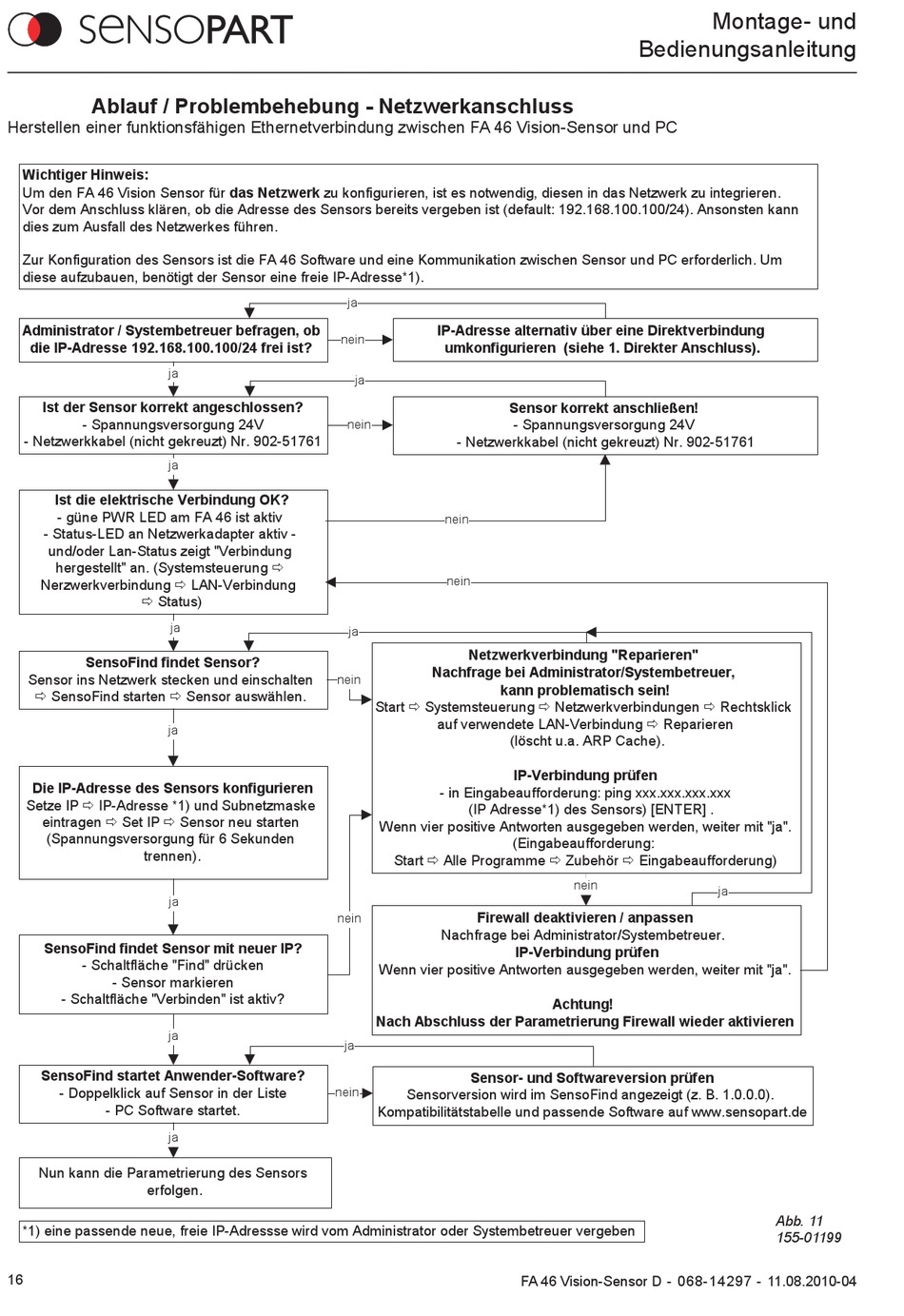

Ablauf / Problembehebung - Netzwerkanschluss

Herstellen einer funktionsfähigen Ethernetverbindung zwischen FA 46 Vision-Sensor und PC
Wichtiger Hinweis:
Um den FA 46 Vision Sensor für das Netzwerk zu konfigurieren, ist es notwendig, diesen in das Netzwerk zu integrieren.
Vor dem Anschluss klären, ob die Adresse des Sensors bereits vergeben ist (default: 192.168.100.100/24). Ansonsten kann
dies zum Ausfall des Netzwerkes führen.
Zur Konfiguration des Sensors ist die FA 46 Software und eine Kommunikation zwischen Sensor und PC erforderlich. Um
diese aufzubauen, benötigt der Sensor eine freie IP-Adresse*1).
Administrator / Systembetreuer befragen, ob
die IP-Adresse 192.168.100.100/24 frei ist?
ja
Ist der Sensor korrekt angeschlossen?
- Spannungsversorgung 24V
- Netzwerkkabel (nicht gekreuzt) Nr. 902-51761
ja
Ist die elektrische Verbindung OK?
- güne PWR LED am FA 46 ist aktiv
- Status-LED an Netzwerkadapter aktiv -
und/oder Lan-Status zeigt "Verbindung
hergestellt" an. (Systemsteuerung 
Nerzwerkverbindung  LAN-Verbindung
 Status)
ja
SensoFind findet Sensor?
Sensor ins Netzwerk stecken und einschalten
 SensoFind starten  Sensor auswählen.
ja
Die IP-Adresse des Sensors konfigurieren
Setze IP  IP-Adresse *1) und Subnetzmaske
eintragen  Set IP  Sensor neu starten
(Spannungsversorgung für 6 Sekunden
trennen).
ja
SensoFind findet Sensor mit neuer IP?
- Schaltfläche "Find" drücken
- Sensor markieren
- Schaltfläche "Verbinden" ist aktiv?
ja
SensoFind startet Anwender-Software?
- Doppelklick auf Sensor in der Liste
- PC Software startet.
ja
Nun kann die Parametrierung des Sensors
erfolgen.
*1) eine passende neue, freie IP-Adressse wird vom Administrator oder Systembetreuer vergeben
16
ja
IP-Adresse alternativ über eine Direktverbindung
nein
umkonfigurieren (siehe 1. Direkter Anschluss).
ja
nein
- Netzwerkkabel (nicht gekreuzt) Nr. 902-51761
nein
nein
ja
Netzwerkverbindung "Reparieren"
Nachfrage bei Administrator/Systembetreuer,
nein
kann problematisch sein!
Start  Systemsteuerung  Netzwerkverbindungen  Rechtsklick
auf verwendete LAN-Verbindung  Reparieren
- in Eingabeaufforderung: ping xxx.xxx.xxx.xxx
(IP Adresse*1) des Sensors) [ENTER] .
Wenn vier positive Antworten ausgegeben werden, weiter mit "ja".
Start  Alle Programme  Zubehör  Eingabeaufforderung)
Firewall deaktivieren / anpassen
nein
Nachfrage bei Administrator/Systembetreuer.
Wenn vier positive Antworten ausgegeben werden, weiter mit "ja".
Nach Abschluss der Parametrierung Firewall wieder aktivieren
ja
Sensor- und Softwareversion prüfen
nein
Sensorversion wird im SensoFind angezeigt (z. B. 1.0.0.0).
Kompatibilitätstabelle und passende Software auf www.sensopart.de
Bedienungsanleitung
Sensor korrekt anschließen!
- Spannungsversorgung 24V
(löscht u.a. ARP Cache).
IP-Verbindung prüfen
(Eingabeaufforderung:
nein
IP-Verbindung prüfen
Achtung!
FA 46 Vision-Sensor D - 068-14297 - 11.08.2010-04
Montage- und
ja
Abb. 11
155-01199
