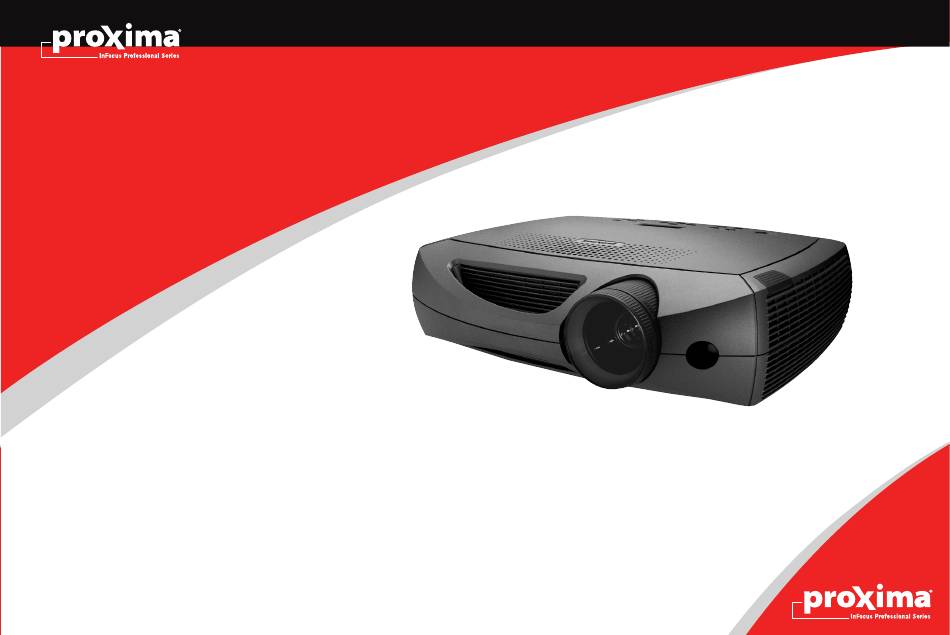

Meeting room easy. Install ready.
DP8200x
User's Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Proxima DP8200x

Inhaltszusammenfassung für Proxima DP8200x

  • Seite 1 Meeting room easy. Install ready. DP8200x User’s Guide...
  • Seite 2 Übereinstimmungserklärung Kanada Hersteller: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070, USA Dieses digitale Gerät der Klasse A stimmt mit der kanadischen ICES-003 überein. Europäische Niederlassung: Strawinskylaan 585, 1077 XX Amsterdam, Niederlande Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Wir erklären, dass dieser Projektor die folgenden Direktiven und Normen erfüllt, und Warnung zur Fernbedienung übernehmen die volle Verantwortung für diese Erklärung:...

  • Seite 3: Inhaltsverzeichnis

    Falls Sie mit der Einrichtung von Projektionssystemen vertraut sind, verwenden Sie Inhaltsverzeichnis beiliegende Schnell-Einrichtungskarte (Quick Setup). Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Sie in dieser Benutzeranleitung. Einführung Eine elektronische Version dieser Benutzeranleitung in verschiedenen Sprachen ist Anschließen eines Computers auf der im Lieferumfang enthaltenen CD verfügbar oder kann von unserer Website Erforderliche Computerverbindungen bezogen werden.

  • Seite 5: Einführung

    Einführung Projektorkomponenten und -funktionen Tastenfeld Der neue digitale Projektor umfasst drei Computer- und drei Videoeingänge und verfügt über XGA 1024x768-Auflösung. Wahlfreie, durch den Benutzer austauschbare Linsen für kurze und lange Projektionsentfernungen verleihen diesem Produkt Flexibilität für viele verschiedene Anwendungen. Der Projektor Lautsprecher kann einfach angeschlossen, eingesetzt und unterhalten werden.
  • Seite 6 Anschlussfeld Der Projektor umfasst drei Computer- und drei Videoeingänge: • 1 M1-D (HD, DVI und Computer) Komponent-Video M1-D Computer PS/2- • 2 VESA (HD, HD-Komponent und Computer) S-Video externe Maus Lautsprecher USB- Computer Leinwand- • 1 Komponent-RCA (Audioausgang) Maus RJ-45 Audio Monitor Trigger...

  • Seite 7: Anschließen Eines Computers

    Anschließen eines Computers Computerkabel anschließen audio in trigger Erforderliche Computerverbindungen computer 2 monitor out network mouse computer 1 audio in computer 3 serial control computer in Schließen Sie das Ende des Computerkabels an den Anschluss Computer 2 des Projektors an. Verbinden Sie das Ende mit dem Videoanschluss des Computers. Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das Monitorkabel vom Videoanschluss des Computers trennen.
  • Seite 8 Falls Sie es vorziehen, den Computer über ein optionales M1-D-Kabel mit dem Projektor zu verbinden, schließen Sie ein Ende dieses Kabels an den M1-Anschluss M1-D-Kabel anschließen des Computers und das andere Ende Anschluss Computer 1 des Projektors an. audio in trigger monitor out computer 2...

  • Seite 9: Anzeigen Eines Computerbildes

    Anzeigen eines Computerbildes Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Drücken Sie die Netztaste an der Rückseite des Projektors in die Position “1” und Netztaste drücken Netztaste drücken drücken Sie dann die Netztaste oben am Projektor oder auf der Fernbedienung. Die LED-Anzeige blinkt grün, und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet und die LED leuchtet grün auf.

  • Seite 10: Erstbenutzung Des Projektors Unter Windows 98

    Erstbenutzung des Projektors unter Windows 98 Wenn Sie einen Computer unter Windows 98 zum ersten Mal an den Projektor anschließen, erkennt der Computer den Projektor als „neue Hardware“, und der Hardware-Assistent wird gestartet. Beachten Sie die folgenden Anweisungen zur Verwendung des Assistenten, um den richtigen Treiber (als Teil des Windows- Betriebssystems bereits installiert) zu laden.
  • Seite 11 Überspringen Sie diese Seite, falls Sie kein USB-Mauskabel angeschlossen haben. Für Windows 98: • Falls Sie das USB-Kabel angeschlossen haben, erscheint der Hardware- Assistent erneut. Um die USB-Funktionalität nutzen zu können, müssen Treiber installiert werden. • Der Assistent wird dreimal gestartet. Beim ersten Mal findet er ein USB-Composite-Gerät.

  • Seite 12: Bildeinstellung

    Bildeinstellung Höhe einstellen Stellen Sie die Höhe des Projektors ggf. ein, indem Sie auf die Entsperrungstaste drücken, um den Hebefuß auszufahren. Drehen Sie ggf. den Ausrichtungsfuß (in der Ecke unten rechts). Hebe- fuß Ausrichtungsfuß drehen Stellen Sie den Projektor in der gewünschten Entfernung in einem Winkel von 90 Grad zur Leinwand auf.

  • Seite 13: Anschließen Eines Videogerätes

    Anschließen eines Videogerätes A/V-Kabel anschließen Standard-Videoverbindungen audio in trigger computer 2 monitor out network mouse computer 1 Schließen Sie den gelben Stecker des Audio-/Videokabels (A/V) an den audio in computer 3 serial control computer in Videoausgang des Videogerätes an. Stecken Sie den anderen gelben Stecker in den gelben Video 2-Anschluss des Projektors.

  • Seite 14: Anzeigen Eines Videobildes Bild

    Anzeigen eines Videobildes Bild Linsenabdeckung entfernen Entfernen Sie die Linsenabdeckung. Drücken Sie die Netztaste an der Rückseite des Projektors in die Position “1” und Netztaste drücken Netztaste drücken drücken Sie dann die Power (Netztaste) oben am Projektor. Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. Wenn die Lampe aufleuchtet, wird der Startbildschirm eingeblendet und die LED leuchtet grün auf.
  • Seite 15 Stellen Sie die Zoom- oder Fokusringe ein, indem Sie daran drehen, bis die Zoom und Fokus einstellen gewünschte Größe und Fokussierung erreicht ist. Zoom Fokus Falls das Bild nicht quadratisch ist, verwenden Sie die Tasten auf dem Tastenfeld Keystone einstellen zum Anpassen der vertikalen Keystone-Einstellung.

  • Seite 16: Abschalten Des Projektors

    Abschalten des Projektors Fehlerbehebung für die Einrichtung Der Projektor löscht automatisch den Bildschirm, wenn für mehr als 30 Minuten Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten Abschnitt keine aktive Quelle festgestellt wird. Der leere Bildschirm verlängert die weiter (Seite 25).
  • Seite 17 Fehlerbehebung der Quelle Problem Lösung Ergebnis Stecken Sie das Netzkabel ein, drücken Sie Kein Startbildschirm Korrektes Bild den Netzschalter, drücken Sie die Netztaste. Entfernen Sie die Linsenabdeckung. Projiziertes Computerbild Nur der Startbildschirm erscheint Drücken Sie die Computertaste. Aktivieren Sie den externen Anschluss des Laptops.
  • Seite 18 Stellen Sie die Bildwiederholungsrate unter Projiziertes Computerbild „Systemsteuerung > Anzeige > Einstellungen > Kein Computerbild, nur der Text „Signal außerhalb Erweitert > Adapter“ ein (genaue Position der Reichweite“ hängt vom Betriebssystem ab). Möglicherweise müssen Sie auf dem Computer eine andere Auflösung wählen (siehe das folgende Problem „Bild unscharf oder abgeschnitten“).
  • Seite 19 Bild unscharf oder abgeschnitten Stellen Sie die Anzeigeauflösung des Bild ist scharf und nicht abgeschnitten Computers auf die Auflösung des Projektors ein. (Registerkarte Start > Einstellungen > Systemsteuerung > Anzeige > Einstellungen“. Wählen Sie 1024x768.) Auf einem Laptop den Laptop- Monitor ausschalten oder Dual-Anzeige...
  • Seite 20 Fehlerbehebung für Projektor Problem Lösung Ergebnis Stellen Sie Keystone auf dem Tastenfeld Quadratisches Bild Bild nicht quadratisch ein. Korrektes Bild Bild nicht scharf Stellen Sie die Fokussierungslinse oder Schärfe im Menü Bild > Erweitert ein. Ändern Sie die Aspektrate im Menü „Bild > Korrektes Bild Bild passt nicht auf 16:9 Leinwand Aspektrate“...
  • Seite 21 Deaktivieren Sie die Option Bild steht auf dem Kopf Korrektes Bild „Deckenmontage“ im Menü „Einstellungen > System“. Das Bild ist spiegelverkehrt Korrektes Bild Deaktivieren Sie die Option „Hinten“ im Menü „Einstellungen > System“. Korrektes Bild Die projizierten Farben stimmen nicht mit der Stellen Sie Farbe, Farbton, Farbtemperatur, Helligkeit und Kontrast in Quelle überein.
  • Seite 22 Lampe leuchtet nicht auf, LED blinkt rot (Seite 16) Vergewissern Sie sich, dass die Ziehen Sie den Netzstecker ab, warten Sie Luftöffnungen nicht blockiert sind. Lassen eine Minute, stecken Sie den Projektor Sie den Projektor eine Minute lang wieder ein und schalten Sie ihn ein: Die auskühlen.
  • Seite 23 Verschieben Sie den Projektor; stellen Sie Bild ist nicht auf dem Bildschirm zentriert Korrektes Bild Zoom und Höhe ein. Zoom Stellen Sie die horizontale oder vertikale Position im Bild- > Menü „Erweitert“ ein. Treten immer noch Probleme auf? Falls Sie Hilfe benötigen, besuchen Sie unsere Website oder rufen Sie an. Eine Liste aller Kontaktnummern und relevanter Web-Adressen finden Sie auf der hinteren Umschlaginnenseite.

  • Seite 24: Verwenden Des Tastenfeldes

    Verwenden des Tastenfeldes Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben. Es folgt eine kurze Funktionsübersicht: power (Netztaste) — Schaltet den Projektor ein (Seite 9) und aus (Seite 14). Menu — Öffnet die Bildschirmmenüs (Seite 29). Select — Bestätigt die Menüauswahl (Seite 29). Pfeiltasten —...

  • Seite 25: Verwenden Der Fernbedienung

    ® ® Verwenden der Fernbedienung Wenn Sie Präsentationen in Microsoft® PowerPoint anzeigen, können Sie die Maustasten der Fernbedienung dazu verwenden, im Diashow-Modus durch die Die Fernbedienung verwendet zwei (2) im Lieferumfang enthaltene AAA-Batterien. Präsentation zu navigieren. Um PowerPoint für diese Funktion zu konfigurieren, Sie können einfach eingesetzt werden.

  • Seite 26: Verwenden Des Audiosystems

    Verwenden des Audiosystems Um Ton mit dem Projektor zu verwenden, schließen Sie Ihre Quelle an den Audiokabel anschließen audio in trigger Audioeingang des Projektors an. monitor out network mouse computer 2 computer 1 computer 3 audio in serial control computer in Verwenden Sie die Tasten auf dem Tastenfeld oder der Fernbedienung zur Einstellung der Lautstärke.

  • Seite 27: Optimieren Computerbilder

    Optimieren Computerbilder Präsentationsfunktionen Wenn der Computer richtig angeschlossen ist und das Computerbild auf dem Mehrere verfügbare Funktionen erleichtern die Präsentationen. Es folgt ein Bildschirm angezeigt wird, können Sie das Bild mithilfe der Bildschirmmenüs Überblick. Einzelheiten finden Sie in den Menüabschnitten auf Seite 29. optimieren.

  • Seite 28: Optimieren Videobilder

    Optimieren Videobilder Benutzerdefinierte Anpassung des Projektors Wenn das Videogerät richtig angeschlossen ist und das Bild auf dem Bildschirm Sie können den Projektor Ihren speziellen Anforderungen anpassen. Einzelheiten angezeigt wird, können Sie das Bild mithilfe der Bildschirmmenüs optimieren. über diese Funktionen finden auf Seite 33 bis Seite 37. Allgemeine Informationen zur Verwendung der Menüs finden Sie auf Seite 29.

  • Seite 29: Verwenden Der Menüs

    Verwenden der Menüs Punkt Drücken Sie die Taste „Menu“ auf dem Tastenfeld oder auf der Fernbedienung, um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden automatisch Menü- taste geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü zu wählen, und drücken Sie dann auf die Taste Select (Auswahltaste).

  • Seite 30: Bildmenü

    Bildmenü Um die folgenden sechs Einstellungen zu verändern, wählen Sie die Einstellung Vertikale Keystone-Einstellung aus, und drücken Sie auf Select. Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf „Select“, um die Änderungen zu übernehmen. Keystone erhöhen Keystone verringern Vertikale Keystone-Einstellung: passt das Bild vertikal an und macht das Bild quadratischer.
  • Seite 31 Voreinstellungen: Die vorhandenen Voreinstellungen optimieren den Projektor zur Anzeige von Computer-Präsentationen, Fotografien, Filmbildern und Videobildern. (Filmmaterial stammt ursprünglich von Filmkameras, wie z.B. ein Kinofilm. Videomaterial stammt von Videokameras, z.B. eine Fernsehshow oder ein Sportereignis.) Sie können diese Voreinstellung anfänglich verwenden und sie für jede Quelle noch weiter optimieren.
  • Seite 32 Erweiterte Einstellungen Schärfe: (nur Videoquellen) Ändert die Randschärfe eines Videobildes. Wählen Sie eine Einstellung für die Schärfe. Schärfe Farbraum: Diese Option ist für Computer und Komponent-Videoquellen gültig. Sie erlaubt die Auswahl eines Farbraums, der dem Videoeingang speziell angepasst wurde. Wenn die Option „Auto“ gewählt ist, stellt der Projektor den Standard automatisch fest.

  • Seite 33: Einstellungsmenü

    Einstellungsmenü Audio: Zum Einstellen der Lautstärke, Bässe, Höhen und Tonbalance. Dient auch Audio zum Ein- und Ausschalten der Lautheit (was die höheren und tieferen Frequenzen verstärkt), der internen Lautsprecher und des Projektor-Starttons. Erlaubt die Zuweisung eines bestimmten Eingangs zu einer bestimmten Quellen Quellentaste bei Verwendung der optionalen Integrator-Fernbedienung.
  • Seite 34 Bildschirmschutz: Löscht den Bildschirm automatisch, wenn fünf Minuten lang kein Signal vorhanden ist. Das Bild kehrt zurück, wenn eine aktive Quelle Start-Logo Leerer festgestellt oder eine Taste auf der Fernbedienung oder dem Tastenfeld gedrückt Bildschirm wird. Der Bildschirmschutz ist deaktiviert, wenn die Funktion „Strom sparen“ aktiviert ist.
  • Seite 35 Effekttaste: Erlaubt die Zuweisung unterschiedlicher Funktionen an die Taste Effect auf der Fernbedienung, um die entsprechende Funktion schnell ausführen zu können. Es kann nur ein Effekt gleichzeitig aktiviert sein. Wählen Sie den Effekt Effekttaste aus, und drücken Sie dann auf Select. Leer: Zeigt einen leeren Bildschirm an.
  • Seite 36 Netzwerk: Der Projektor verfügt über einen RJ45-Ethernet-Anschluss, der Netzverbindungen und TCP/IP-Protokolle unterstützt. Auf diese Weise kann der Netzwerk Projektor über ein Firmennetzwerk kontrolliert und verwaltet werden. Die Netzwerk folgenden Felder sind für die manuelle Dateneingabe verfügbar, wenn DHCP nicht Info aktiviert ist: IP-Adresse: Identifiziert den Projektor im Netzwerk.

  • Seite 37: Wartung

    Wartung Die Linse mit einem Reinigen der Linse weichen, trockenen Tuch und einem nicht scheuernden Verwenden Sie ein nicht scheuerndes Reinigungsmittel für Kameralinsen mit Reinigungsmittel reinigen einem weichen, trockenen Tuch. Vermeiden Sie die Verwendung von übermäßig viel Reinigungsmittel, und tragen Sie das Reinigungsmittel nicht direkt auf die Linse auf. Scheuermittel, Lösungsmittel oder andere Chemikalien könnten die Linse zerkratzen.

  • Seite 38: Auswechseln Der Projektionslampe

    Auswechseln der Projektionslampe Die Betriebsdauer der Lampe im Infomenü gibt die Anzahl der Betriebsstunden für Info menü die Lampe an. Fünfzig Stunden vor Ablauf der spezifizierten Lampenlebensdauer wird die Meldung „Lampe auswechseln“ bei jedem Startvorgang kurzzeitig eingeblendet. Nach weiteren 50 Stunden geht die Lampe nicht mehr an. Sie können neue Lampenmodule beim Fachhändler beziehen.

  • Seite 39: Zurücksetzen Des Lampenzählers

    WARNUNGEN: • Um Verbrennungen zu vermeiden, lassen Sie den Projektor mindestens 60 Minuten abkühlen, bevor Sie die Lampe ersetzen. • Lassen Sie das Lampenmodul nicht fallen. Das Glas könnte zerbrechen und zu Verletzungen führen. • Berühren Sie nicht den Schirm der Lampe. Fingerabdrücke könnten die Schärfe der Projektion beeinträchtigen.

  • Seite 40: Reinigen Des Staubfilters

    Reinigen des Staubfilters Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab. Projektor ausschalten audio in trigger und ausstecken computer 2 monitor out network mouse computer 1 Warten Sie 60 Minuten, damit der Projektor vollständig abkühlen kann. audio in computer 3 serial control computer in...

  • Seite 41: Anhang

    Anhang Optionales Zubehör Teilenummer Zubehör Versandkarton (ATA-genehmigt) CA-ATA-017 Projektorbefestigung SP-CEIL-005-B Standard-Zubehör Zwischendeckenplatte für SP-LTMT-PLT (im Lieferumfang des Projektors Projektorbefestigung enthalten) Teilenummer Erweiterungsarm für Projektorbefestigung SP-LTMT-EXTP Versandkarton (mit Verpackung) 111-0033-xx 66 cm – 119 cm Schützende Abdeckung 110-0710-xx Linse für kurze Projektionsentfernungen LENS-020 Computerkabel 1,8 m 516-0062-xx...

  • Seite 42: Rote Led-Anzeige Und Projektorfehler

    Rote LED-Anzeige und Projektorfehler Projizierte Bildgröße Falls der Projektor nicht richtig funktioniert und die rote LED blinkt, suchen Sie in Tabelle 3: Tabelle 2 nach einer möglichen Ursache. Zwischen Blinkzyklen gibt es jeweils Bildgrößen für Standardlinse zwei Sekunden lange Pausen. Besuchen Sie unsere Website, um weitere Informationen über die Fehlercodes der roten LED zu erhalten.
  • Seite 43 Tabelle 5: Bildgrößen für Linse für kurze Projektionsentfernungen (Fokus fest) Bildschirmab stand diagonal (m) 0.91 0.76 1.52 1.27 2.44 2.03 3.66 3.05 4.88 4.06 5.08 HINWEIS: Einen interaktiven Kalkulator zum Berechnen der Bildgröße finden Sie auf unserer Website.
  • Seite 44 Fahrlässigkeit, Rauch (Zigarettenrauch oder anderer Rauch), Unfall, Beschränkte Garantie ungewöhnlicher physikalischer oder elektrischer Belastung, nicht genehmigten Vorbehaltlich der Einschränkungen und Ausschlüsse garantiert InFocus Corpo- Modifikationen (einschließlich nicht genehmigter Befestigung), unsachgemäßen ration („InFocus“), dass der von InFocus, einem InFocus-Distributor oder einem Eingriffen, Änderungen, Wartung durch nicht von InFocus autorisierte Stellen, InFocus-Wiederverkäufer erworbene Projektor („Produkt“) den technischen Ursachen, die nicht auf normalen Einsatz zurückzuführen sind, oder Verwend-...
  • Seite 45 Dauer der beschränkten Garantie tion oder einem von InFocus autorisierten Reparaturzentrum muss dem zu Garantiezwecken eingesandten Produkt ein Nachweis zur legalen Einfuhr Die beschränkten Garantieperioden beginnen zum Zeitpunkt des Produktkaufs beigelegt werden; andernfalls muss das Produkt zu dem Händler, bei dem das durch den Endverbraucher.
  • Seite 46 DP8200x InFocus Corporation 27700B SW Parkway Avenue Wilsonville, Oregon 97070-9215 1-800-294-6400 • 503-685-8888 Fax: 503-685-8887 http://www.infocus.com In Europe: InFocus International B.V. Strawinskylaan 585 1077 XX Amsterdam,The Netherlands Phone: +31 20 579 2000 Fax: +31 20 579 2999 In Asia: 238A Thomson Road...
