2. Montage

Exception faite du levier à main, le pulvérisateur
est complètement monté.
Le tube de pulvérisation est également
préassemblé et doit être vissé sur la manette à
l'aide de l'écrou-raccord.

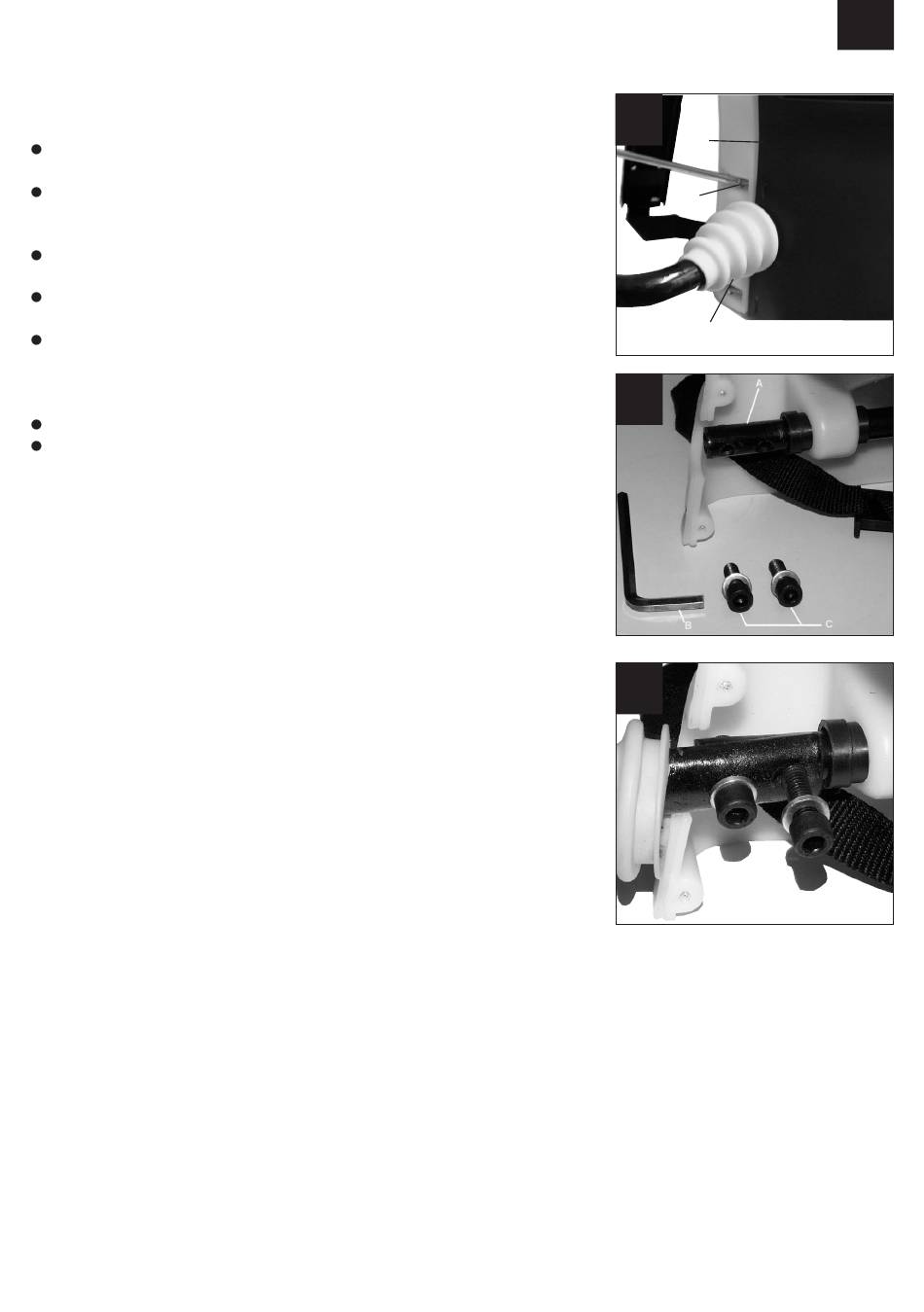

Retirez la gaine (C) en dévissant les six vis à
tête cruciforme (B) sur le dos (fig. 2).
Dévissez les deux vis à six pans creux (C) de
l'arbre de pompe (A) (fig. 3).
Montez le levier de pompage sur l'arbre de
pompe à l'aide des vis (C) (fig. 4). Le levier de
pompage est dirigé vers l'avant. Pour ce faire,
utilisez la clé (B).
Mettez la manchette dans la moitié du boîtier.
Vissez de nouveau la gaine (C) (fig. 2). Veillez à
ce que la manchette et le tuyau de pulvérisation
sur l'autre côté se trouvent correctement dans
l'ouverture, de manière à ne pas être coincés
entre les deux pièces en plastique.
2
C
B
A
3
4
F
11
