Novotechnik LWH Serie Gebrauchsanleitung

LWH Gebrauchsanleitung
LWH Manual
1
Allgemeine Beschreibung

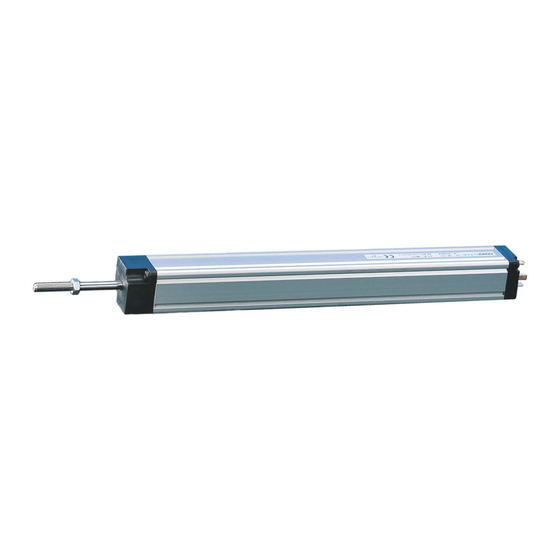

Die Baureihe LWH ist ein potentiometrischer Wegaufnehmer für
direkte, genaue und absolute Messung von Wegen bzw. Längen
in der Steuerungs-, Regelungs- und Messtechnik.
2
Sicherheitshinweise
Unsere Produkte sind regelmäßig nicht für Luft- und
Raumfahrtanwendungen zugelassen und dürfen nicht in
kerntechnischen oder militärischen, insbesondere ABC-relevanten
Applikationen verwendet werden.
Weitere Informationen s. unsere AGBs.
2.1 Bestimmungsgemäße Verwendung
Der Wegaufnehmer wird zu seiner Verwendung in eine Maschine
oder Anlage eingebaut. Er bildet zusammen mit einer Steuerung
(z.B. SPS) ein Wegmesssystem und darf auch nur für diese
Aufgabe eingesetzt werden.
Unbefugte Eingriffe, nicht bestimmungsgemäße Verwendung oder
Nichtbeachtung der Montagehinweise führen zum Verlust von
Gewährleistungs-, Garantie- und Haftungsansprüchen.
2.2 Installation & Inbetriebnahme
Der Wegaufnehmer ist nur von Fachpersonal und unter
Berücksichtigung aller geltenden Sicherheitsvorschriften in Betrieb
zu nehmen.
Alle Maßnahmen zum Schutz von Personen und Sachen bei
einem Defekt des Wegaufnehmers müssen vor der
Inbetriebnahme getroffen werden.
Schubstange nicht einfetten!
3
Elektrische Anschlüsse
Die Versorgungsspannung darf nur ausschließlich an die dafür
vorgesehenen Anschlüsse verbunden werden. Die Abschirmung
des Anschlusskabels ist an Masse anzuschließen. Falsche
Verbindungen und Überspannung können zur Beschädigung der
Bauteile führen. Prüfen Sie deshalb vor dem Einschalten die
Anschlüsse immer sorgfältig.

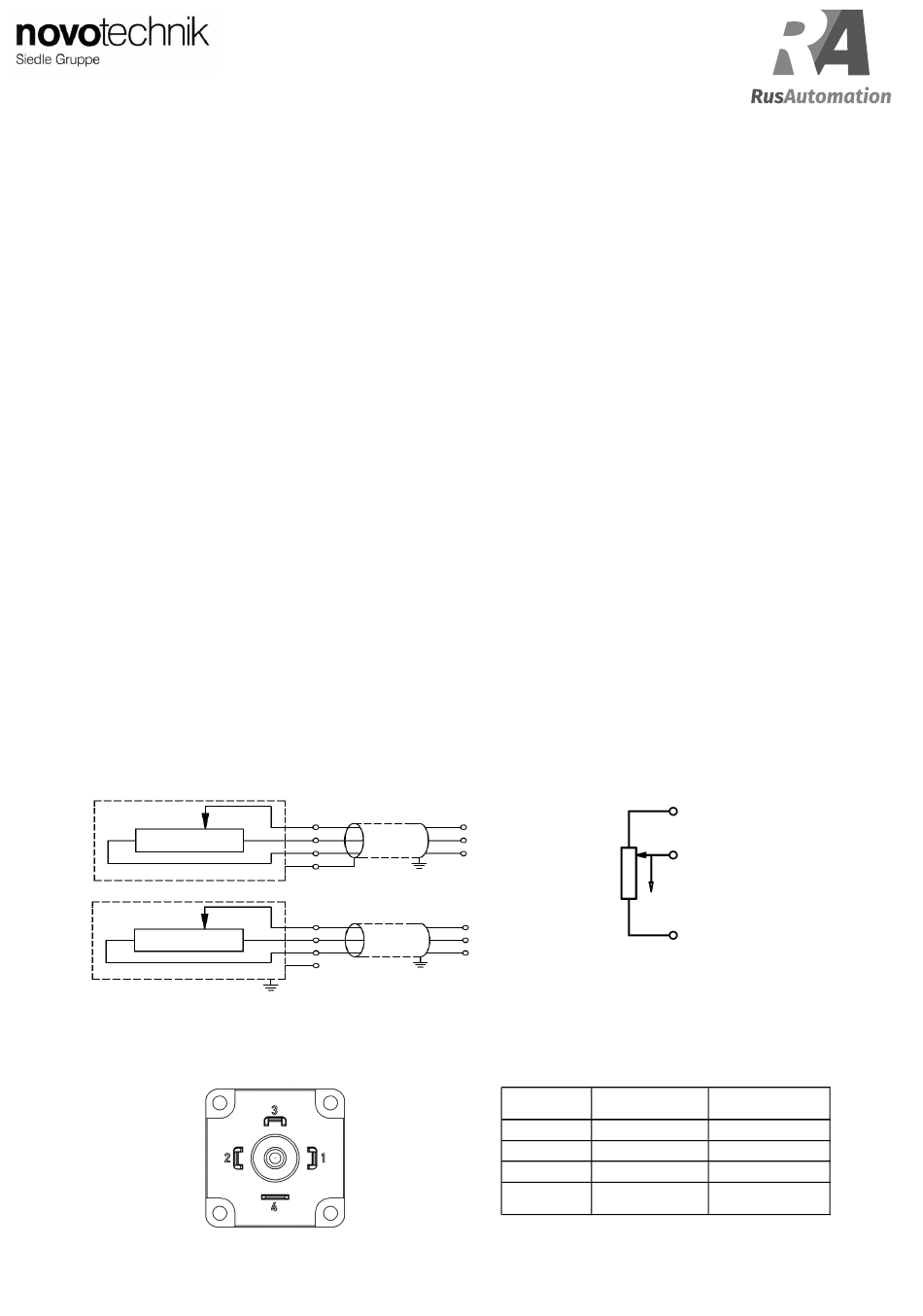

3.1 Anschlussschema / Wiring diagram
I <1µA
max
I <1µA
max
Dargestellte Belegung für ausfahrende Schubstange.
Shown configuration for extended position of the actuating rod = rising signal.
3.2 Anschlussbelegung / Terminal assignment
Artikelnummer / Item number: 513930/04
2
1
3
U
max
4
2
1
3
U
max
4
Änderungen vorbehalten / Subject to change without notice
1
General description
The LWH series is a potentiometric transducer for direct,
accurate measurement of travel in display- or feedback
applications.
2
Safety instructions
Our products are regularly not approved for aeronautic or
aerospace applications and are not allowed to be used in
nuclear or military, in particular ABC-relevant applications.
For more information see our Terms and Conditions.
2.1 Intended use
The transducer is intended to be installed in a machine or
system. Together with a controller (e.g. PLC) it comprises
a position measuring system and may only be used for
this purpose.
Unauthorized modifications, improper usage or
non-observance of the instructions for installation will result in
the loss of warranty and liability claims.
2.2 Installation & startup
The transducer must be installed by qualified personnel in
consideration of all relevant safety regulations.
All necessary safety measures to protect personnel and
property in case of a transducer defect or failure must be taken
before startup.
Do not lubricate the actuating rod!
3
Electrical connections
The supply voltage must be applied only at the terminals
provided. The shielding of the connecting cable must be
connected to ground level.
Incorrect connections and overvoltage can damage the
components. Please always check the connections carefully
before turning on the system.
42V
42V
Lastfreier Spannungsteiler!
Voltage divider free of load!
fallende Kennlinie /
Stecker / Plug
falling characteristic
P N 1 Versorgung / supply
P N 2 Signal
P N 3 Masse / GND
Schirmanschluss /
P N 4
Shield connection
1
2
3
steigende Kennlinie /
rising characteristic
Masse / GND
Signal
Versorgung / Supply
Schirmanschluss /
Shield connection
2012/02
Seite / page 1
