Montage und Inbetriebnahme
6.5 Rückspülwasserabführung anbringen
Honeywell GmbH
Rohrquerschnitte kleiner als DN70 können zu Rückstau führen und
dürfen daher nicht verwendet werden. Das Rückspülwasser muss so
zum Ablaufkanal geführt werden, dass kein Rückstau entstehen
kann.

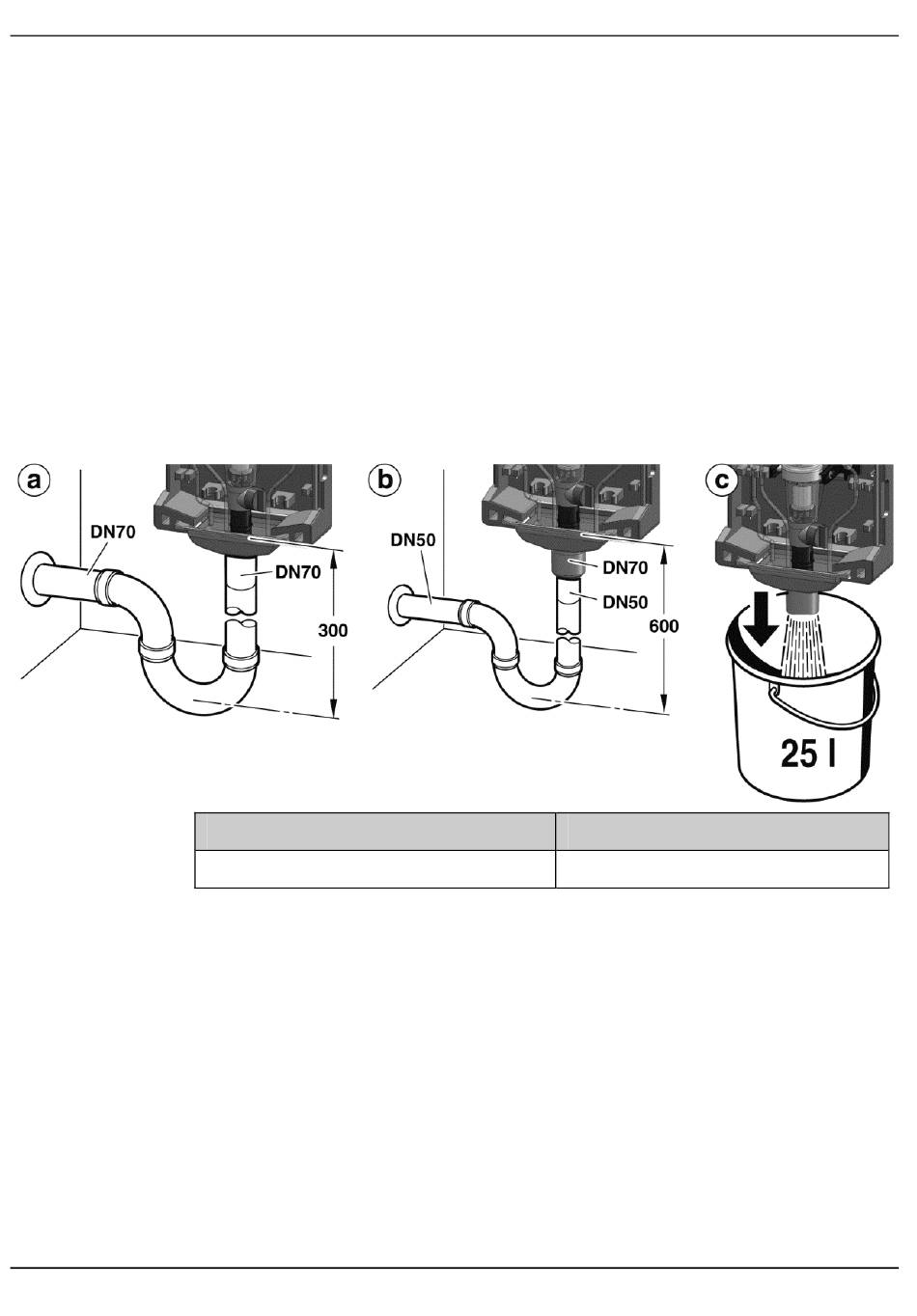

Dazu gibt es 3 Möglichkeiten:
•
Direkter Anschluss DN70 (a) sowie erforderliche Rohre und
Siphon (3 Bögen 90°).
•
Anschluss mit Reduzierung DN70/50 (b) sowie erforderliche
Rohre und Siphon (3 Bögen 90°). Bei Verwendung einer Redu-
zierung muss die senkrechte Strecke des Ablaufrohres entspre-
chend angepasst werden.
•
Ablauf in offenen Behälter (c).
Filter-Größe
3/4"
* bei 4 bar Eingangsdruck und 3 x 3 Sekunden Rückspüldauer
Rückspülmenge*
12 Liter
30 GE1H-1165GE23 R0114
