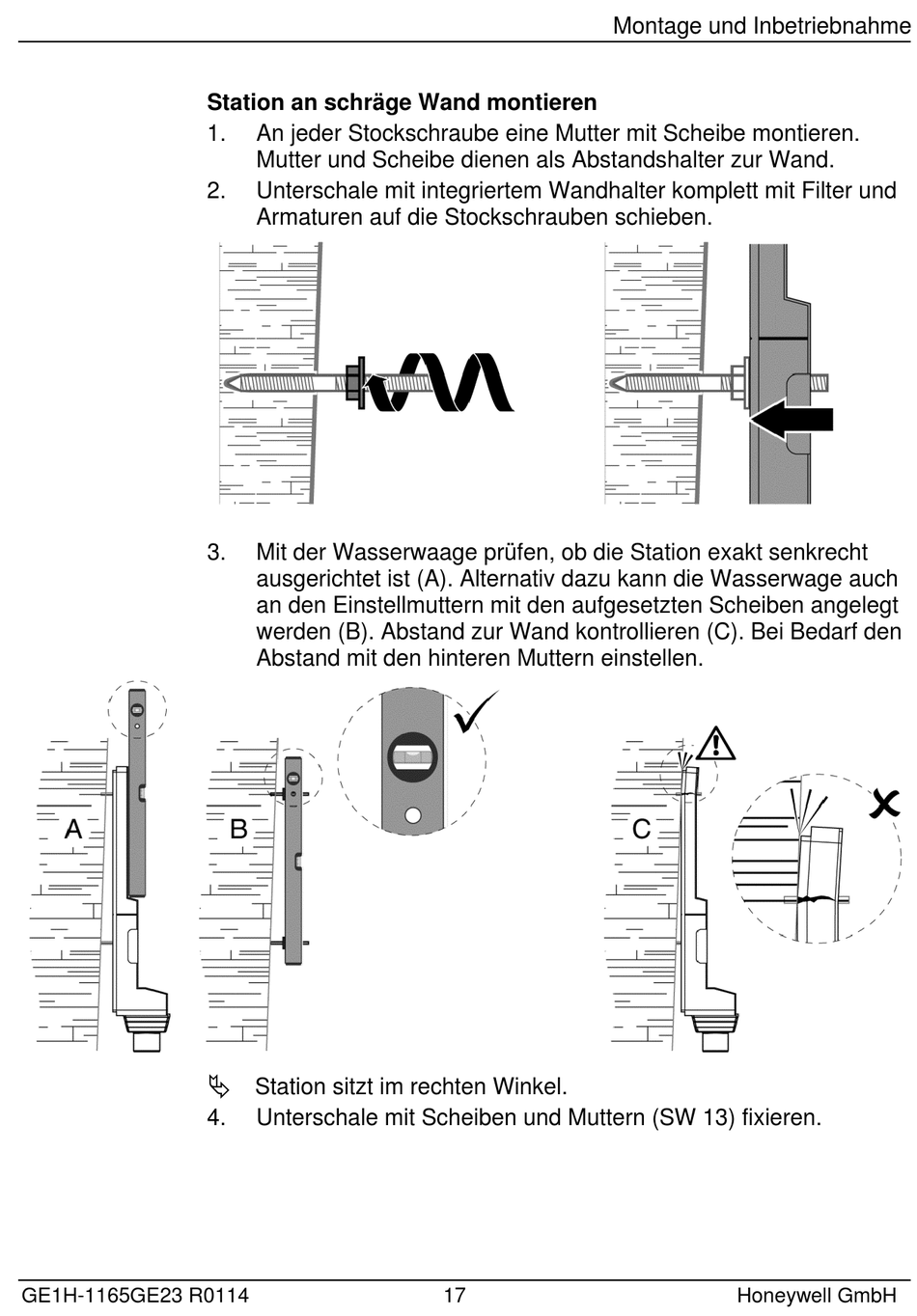

Station an schräge Wand montieren
1. An jeder Stockschraube eine Mutter mit Scheibe montieren.
Mutter und Scheibe dienen als Abstandshalter zur Wand.
2. Unterschale mit integriertem Wandhalter komplett mit Filter und
Armaturen auf die Stockschrauben schieben.
3. Mit der Wasserwaage prüfen, ob die Station exakt senkrecht
ausgerichtet ist (A). Alternativ dazu kann die Wasserwage auch
an den Einstellmuttern mit den aufgesetzten Scheiben angelegt
werden (B). Abstand zur Wand kontrollieren (C). Bei Bedarf den
Abstand mit den hinteren Muttern einstellen.

Station sitzt im rechten Winkel.
4. Unterschale mit Scheiben und Muttern (SW 13) fixieren.
