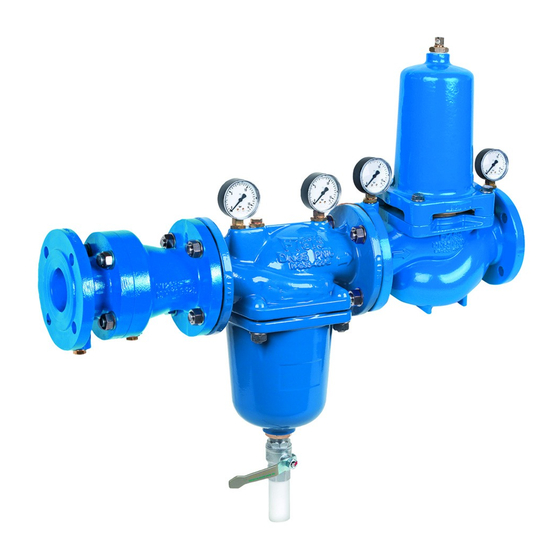

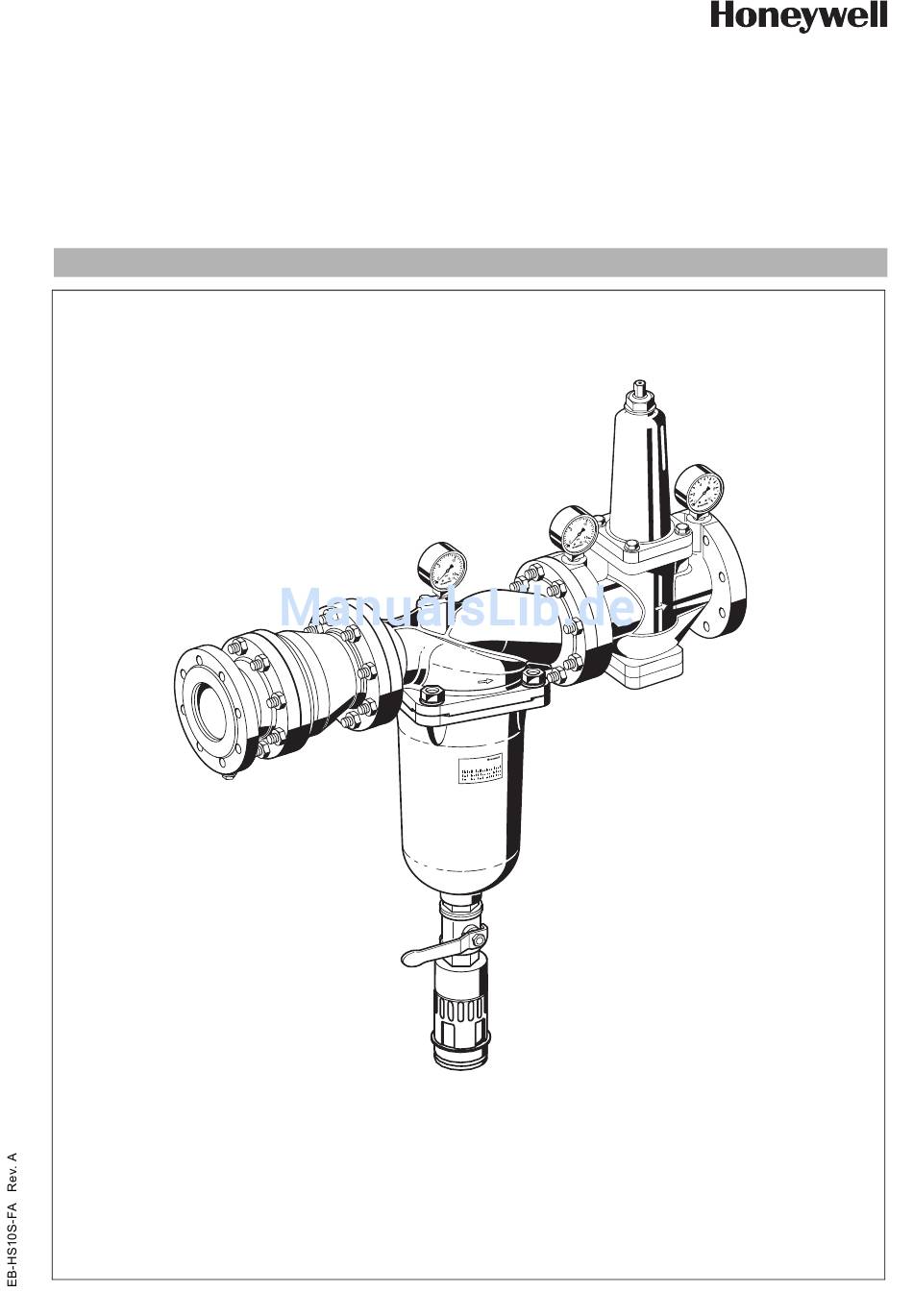

- Seite 1 HS10S-FA Einbauanleitung • Installation instruction Wasserstation Anleitung zum späteren Gebrauch aufbewahren! Keep instructions for later use! Water station...
-
Seite 2: Sicherheitshinweise
*bei 4 bar Eingangsdruck und 25 s Rückspüldauer Betriebstemperatur max. 70 °C Nenndruck PN16 Öffnungsdruck beim ca. 0,05 bar Rückflussverhinderer Betriebsdruck Min. 2,0 bar Max. 16,0 bar Membranleistung max. 9,0 bar Anschlussgröße DN 65 - DN 100 Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 3: Inbetriebnahme
Wasser beständig weiter, so ist der Austausch des Rückflussverhinde- 10.Filtereinsatz einstecken rers notwendig - siehe Wartung Rückflussverhinderer 11.Neuen O-Ring auf Filtertasse stecken 3. Prüfventil wieder schließen 12.Filtertasse aufschrauben 4. Absperrarmatur eingangsseitig langsam öffnen 13.Absperrarmatur eingangsseitig langsam öffnen 14.Absperrarmatur ausgangsseitig langsam öffnen Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 4: Kugelhahn Wechseln
Kein oder zu wenig Wasserdruck Absperrarmaturen vor oder hinter Wasserstation Absperrarmaturen ganz öffnen nicht ganz geöffnet Druckminderer nicht auf gewünschten Hinterdruck Hinterdruck einstellen eingestellt Wasserstation nicht in Durchflussrichtung montiert Wasserstation in Durchflussrichtung montieren (Pfeil- richtung auf Gehäuse beachten) Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 5: Ersatzteile
Ersatzsieb untere/obere DN 65 ES76S-65A Durchlassweite DN 80 ES76S-80A 105/135 μm DN 100 ES76S-100A Filterfeinheit 200 μm DN 65 ES76S-65D DN 80 ES76S-80D DN 100 ES76S-100D Kugelhahn komplett 5622100 Manometer M76K-A16 Teilung 0 - 16 bar Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 6: Zubehör
0904049 13. Zubehör Z11AS Rückspülautomatik Zum automatischen Rückspülen des Filters in einstellbaren Zeitintervallen DDS76 Differenzdruckschalter FY69P Schmutzfänger Mit feinem Doppelsieb, Gehäuse aus Grauguss, innen und außen pulverbeschichtet A = Maschenweite ca. 0,5 mm FY69P Z11AS DDS76 Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 7: Safety Guidelines
*at 4 bar inlet pressure and 25 s reverse rinsing duration Opening pressure check valve ca. 0,05 bar Operating pressure Min. 2,0 bar Max. 16,0 bar Diaphragm pressure loading Max. 9,0 bar Connection size DN 65 - DN 100 Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 8: Commissioning
11.Put new O-ring on filter bowl of check valve 12.Screw filter bowl in place 3. Close test valve again 13.Slowly open shutoff valve on inlet 4. Slowly open shutoff valve on inlet 14.Slowly open shutoff valve on outlet Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 9: Pressure Reducing Valve
Pressure reducing valve is not set to the desired Set outlet pressure outlet pressure Water station not mounted in the direction of flow Fit water station in flow direction (note direction of arrow on housings) Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 10: Spare Parts
Filter mesh 50 μm DN 65 ES76S-65C DN 80 ES76S-80C DN 100 ES76S-100C Filter mesh 500 μm DN 65 ES76S-65F DN 80 ES76S-80F DN 100 ES76S-100F Ball valve 5622100 Pressure gauge M76K-A16 0 - 16 bar Honeywell GmbH MU1H-1155GE23 R0710... -
Seite 11: Accessories
For automatic reverse rinsing of the filter at presettable intervals DDS76 Differential pressure switch FY69P Strainer With double mesh, grey cast iron housing, powder coated inside and outside. A = Mesh size approximately 0.5 mm FY69P Z11AS DDS76 Honeywell GmbH MU1H-1155GE23 R0710... - Seite 12 Automation and Control Solutions Manufactured for and on behalf of the Environmental and Combustion Controls Division of Honeywell Technologies Honeywell GmbH Sàrl, Z.A. La Pièce 16, 1180 Rolle, Switzerland by its Hardhofweg Authorised Representative Honeywell GmbH MU1H-1155GE23 R0710 D-74821 Mosbach...
-
Seite 13: Inhaltsverzeichnis
9. Maintenance ..................8 10. Entsorgung ................... 4 10. Disposal ....................9 11. Störungen / Fehlersuche ..............4 11. Troubleshooting ................... 9 12. Ersatzteile .................... 5 12. Spare parts ..................10 13. Zubehör ....................6 13. Accessories ..................11 Honeywell GmbH MU1H-1155GE23 R0710... - Seite 14 DN50/70 DN70 15 l 8.2.1 9.1.1 9.2.2.2 9.2.2.3 9.2.2.1 9.3.1 9.2.3 Honeywell GmbH MU1H-1155GE23 R0710...
