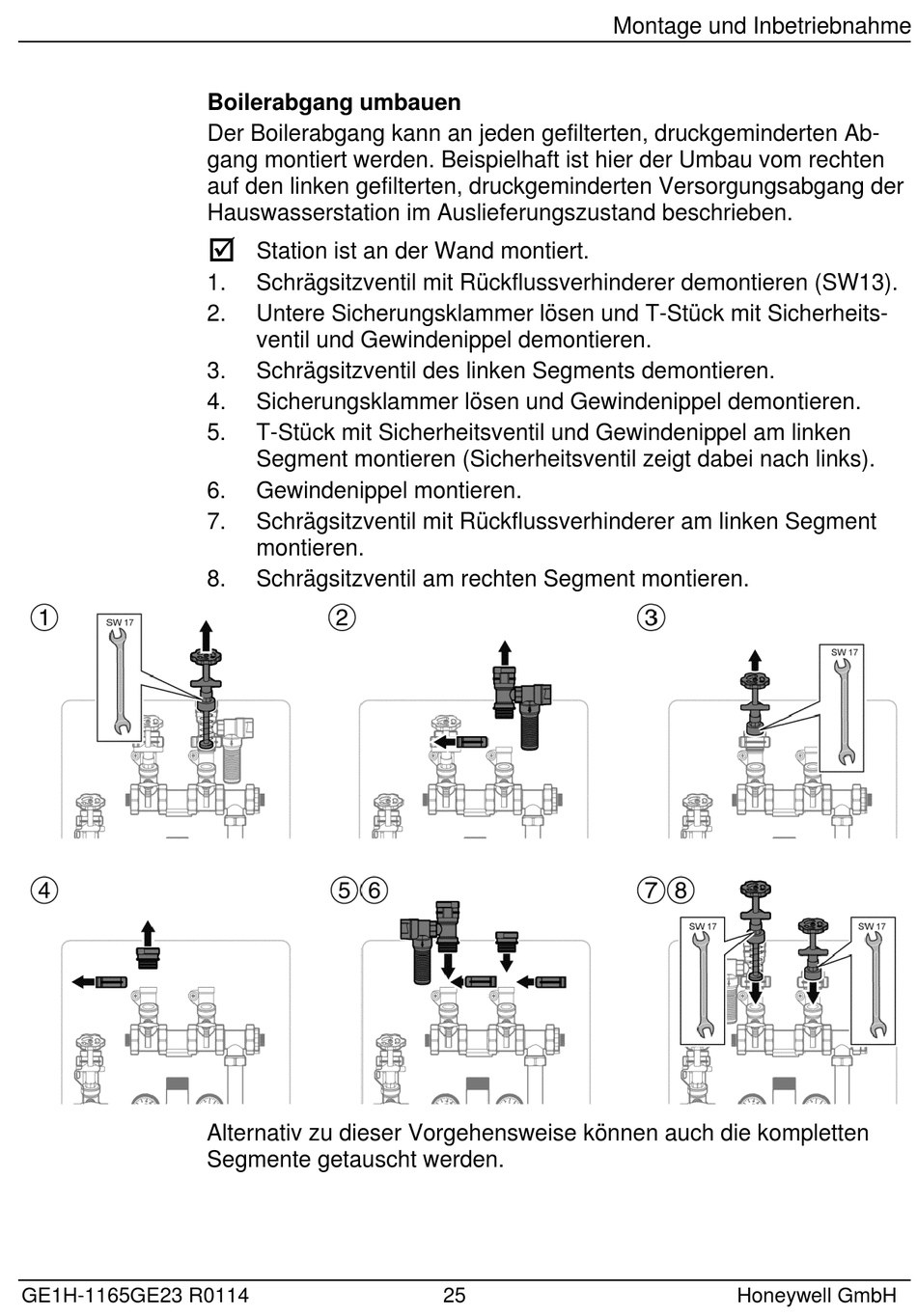

Boilerabgang umbauen
Der Boilerabgang kann an jeden gefilterten, druckgeminderten Ab-
gang montiert werden. Beispielhaft ist hier der Umbau vom rechten
auf den linken gefilterten, druckgeminderten Versorgungsabgang der
Hauswasserstation im Auslieferungszustand beschrieben.

Station ist an der Wand montiert.
1. Schrägsitzventil mit Rückflussverhinderer demontieren (SW13).
2. Untere Sicherungsklammer lösen und T-Stück mit Sicherheits-
ventil und Gewindenippel demontieren.
3. Schrägsitzventil des linken Segments demontieren.
4. Sicherungsklammer lösen und Gewindenippel demontieren.
5. T-Stück mit Sicherheitsventil und Gewindenippel am linken
Segment montieren (Sicherheitsventil zeigt dabei nach links).
6. Gewindenippel montieren.
7. Schrägsitzventil mit Rückflussverhinderer am linken Segment
montieren.
8. Schrägsitzventil am rechten Segment montieren.
Alternativ zu dieser Vorgehensweise können auch die kompletten
Segmente getauscht werden.
