Montage und Inbetriebnahme
6.3

Station montieren

Honeywell GmbH
Die Hauswasserstation verfügt über ein System um Unebenheiten
und schräge Wände ausgleichen zu können. Das Montagesystem
des Wandhalters ermöglicht es, den Abstand zwischen Wand und
Unterschale Isolation für jede der 3 Stockschrauben einzeln einzu-
stellen. Bei ebenen, geraden Wänden kann die Station direkt ohne
Einstellmuttern angebracht werden.

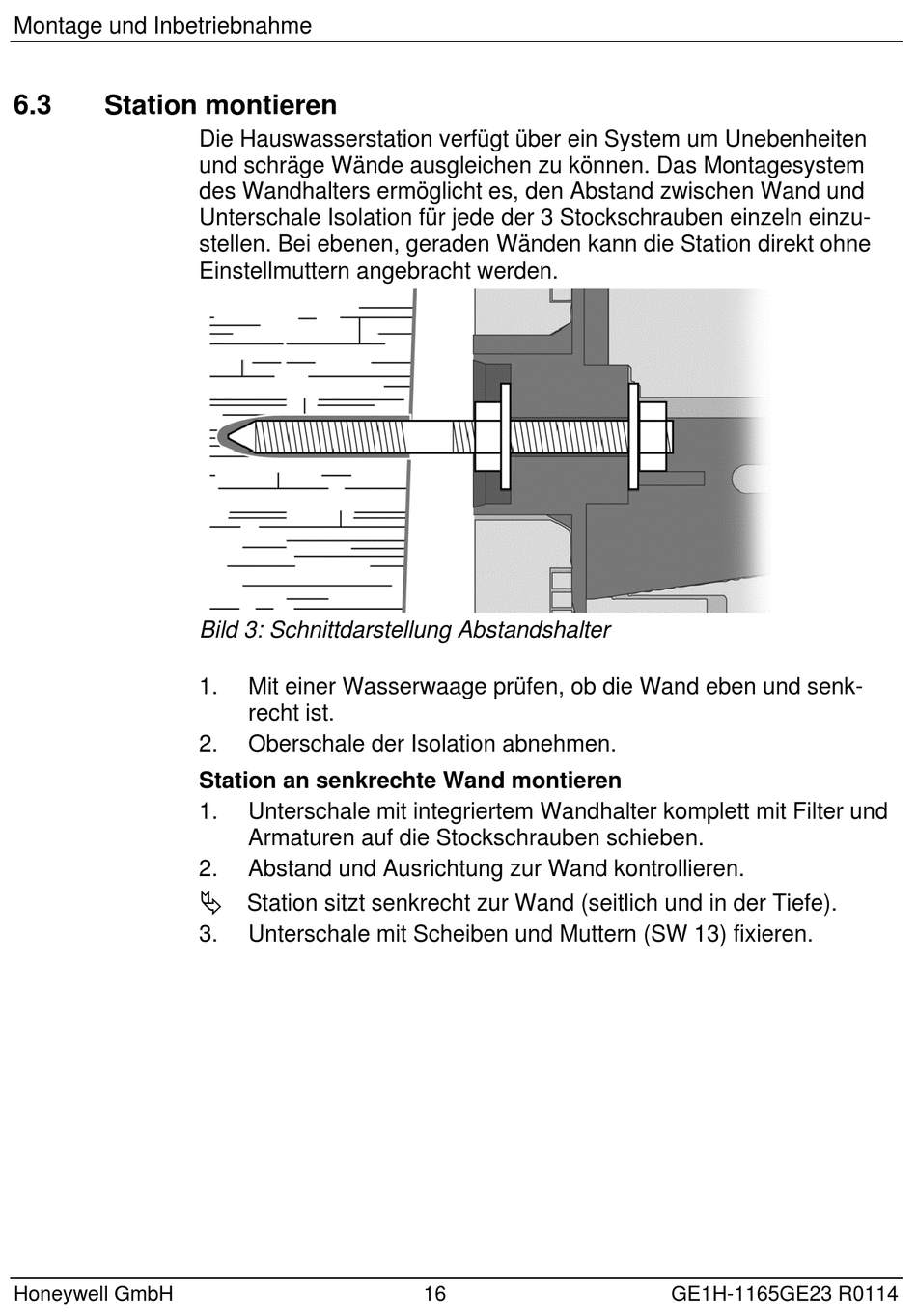

Bild 3: Schnittdarstellung Abstandshalter
1. Mit einer Wasserwaage prüfen, ob die Wand eben und senk-
recht ist.
2. Oberschale der Isolation abnehmen.
Station an senkrechte Wand montieren
1. Unterschale mit integriertem Wandhalter komplett mit Filter und
Armaturen auf die Stockschrauben schieben.
2. Abstand und Ausrichtung zur Wand kontrollieren.

Station sitzt senkrecht zur Wand (seitlich und in der Tiefe).
3. Unterschale mit Scheiben und Muttern (SW 13) fixieren.
