6

Montage und Inbetriebnahme

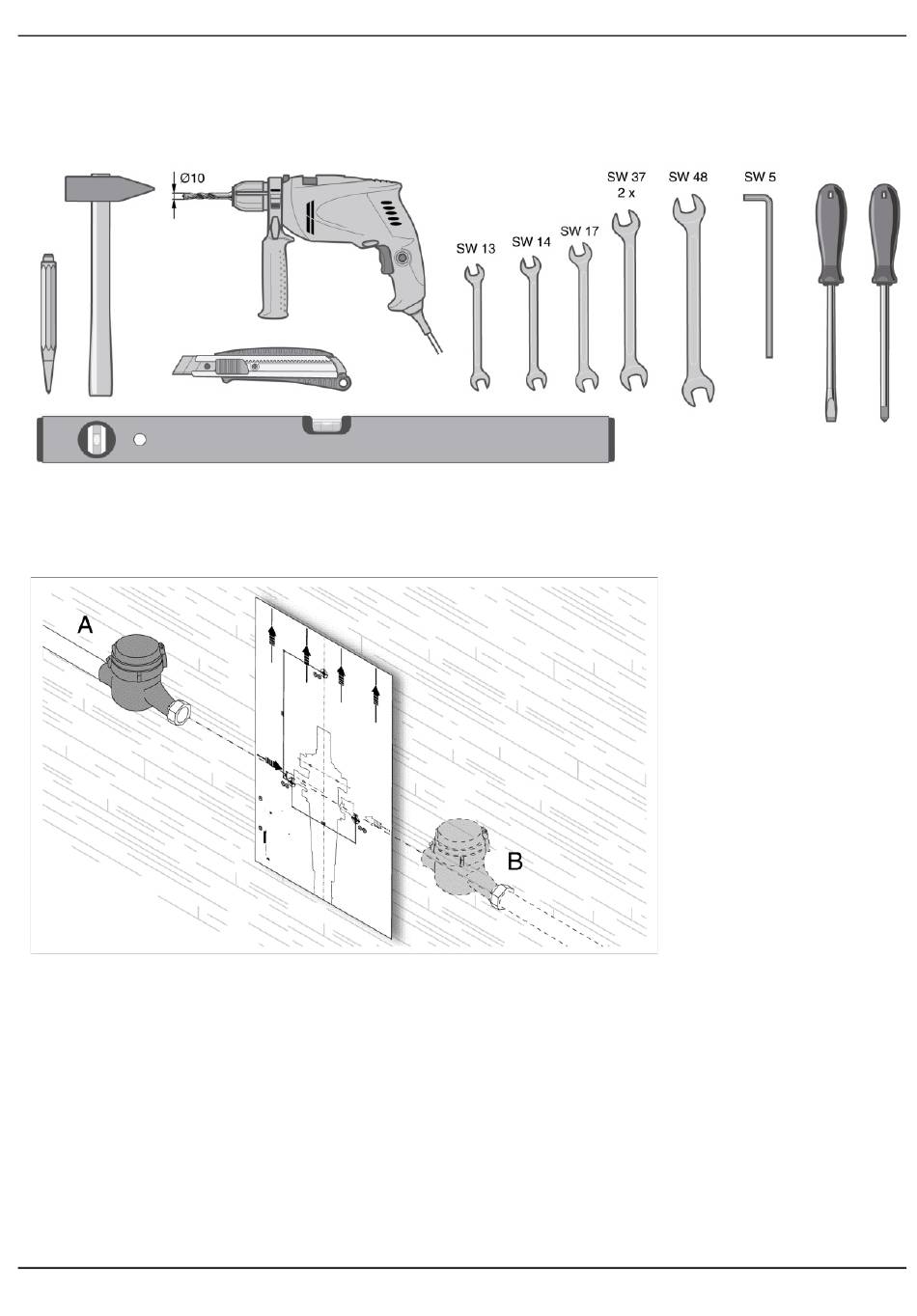

6.1 Benötigte Werkzeuge
6.2

Montage vorbereiten

GE1H-1165GE23 R0114
Auf der Bohrschablone ist die Stelle gekennzeichnet, an der die Ver-
sorgungsleitung an die Filterkombination angeschlossen wird:
Bild 2: Bohrschablone ausrichten
1. Die Bohrschablone so ausrichten, dass die Markierungslinie auf
gleicher Höhe sitzt wie der Anschluss des Wasserzählers. Die
Eingangshöhe nach Norm beträgt dabei zwischen 900 und
1100 mm.
2. Position jeder Bohrung mit einem Körner markieren.
3. Bohrschablone abnehmen und Löcher ø10 bohren.
4. Dübel einsetzen und Stockschrauben montieren bis sich das
Gewinde vollständig im Dübel befindet.
Montage und Inbetriebnahme
15
A Anschluss von
links (Werksaus-
führung)
B Anschluss von
rechts
